Dengesiz gerilim ve faz kaybı, asenkron motoru en sessiz biçimde öldüren iki besleme kusurudur: motor çalışmaya devam eder, ses değişmez, üretim sürer — ama sargı, hesapta olmayan bir ısıyla yaşlanır. Bu inceleme; dengesizliğin fiziğini (ters bileşen alanı), yüzde hesabını, ısınmaya etkisini, standartların güç düşümü kurallarını, faz kaybının iki ayrı senaryosunu ve saha teşhis yöntemlerini toplar.
Dengesizliğin Fiziği: Ters Dönen İkinci Alan
Üç fazlı besleme dengeliyken statordaki bileşke alan tek yönde, düzgün döner. Genlikler ya da açılar bozulduğunda bu tablo iki parçaya ayrışır: normal yönde dönen ana bileşen ile ters yönde dönen ikinci bir bileşen. Ters bileşenin motor için anlamı ağırdır — rotor, ana alana göre küçük kaymayla dönerken ters alana göre neredeyse iki katı bağıl hızla karşılaşır ve bu alanla arasındaki devasa kayma, rotor devresinde büyük akımlar sürer. Sonuç şudur: gerilimdeki küçük bir dengesizlik, akımda çok büyük bir dengesizliğe ve ısıda orantısız bir sıçramaya döner. Kabaca yüzde 1'lik gerilim dengesizliği, akım tarafında yüzde 6-10 bandında dengesizlik üretir. Alanın ayrışma mantığı döner manyetik alan anlatımındaki bileşke vektör bölümüyle aynı fiziğe dayanır.
Yüzde Hesabı ve Ölçüm Disiplini
Saha pratiğinde en yaygın tanım, ortalamadan en büyük sapmanın ortalamaya oranıdır: üç hat gerilimi ölçülür, ortalaması alınır, her fazın ortalamadan farkının en büyüğü ortalamaya bölünüp yüzdeye çevrilir. Bir örnek: 402, 396 ve 387 volt ölçülen bir barada ortalama 395 volttur; en büyük sapma 8 volt; dengesizlik ≈ yüzde 2. Bu tanımın erdemi basitliğidir; hassas analizlerde ise simetrik bileşen yöntemi kullanılır ve ters bileşenin ana bileşene oranı doğrudan hesaplanır — enerji analizörlerinin raporladığı değer genellikle budur. İki yöntem yakın ama özdeş sonuç vermez; kayıt tutarken hangisinin kullanıldığı not edilmelidir. Ölçüm disiplini de önemlidir: değerler yükün en ağır olduğu saatte, motor çalışırken ve olabildiğince birkaç güne yayılan kayıtla alınır — sabah boş barada ölçülen denge, öğlen dolu barada bozulabilir.
Isınma Bedeli ve Güç Düşümü
Dengesizliğin faturası sıcaklıkla ödenir. Yaklaşık bir kural, sargı sıcaklık artışının dengesizlik yüzdesinin karesiyle orantılı bir ek pay kazandığını söyler: yüzde 2 dengesizlik hissedilir, yüzde 3,5 belirgin, yüzde 5 ise kabul edilemez bir ısınma demektir. Bu nedenle standartlar ve üretici kılavuzları güç düşümü tablosu verir: dengesizlik yüzde 1'i aştıkça motor, anma gücünün altında bir yükle çalıştırılmalıdır — tipik eğri, yüzde 2 dengesizlikte kabaca yüzde 5, yüzde 3'te yüzde 10 civarında bir düşümü işaret eder ve yüzde 5 üzerinde çalıştırma önerilmez. Pratik sonuçlar üç maddedir: sınırdaki motorlar dengesiz barada erken yaşlanır; yeni tesis projesinde faz yükleri dengeli dağıtılır; kalıcı dengesizlik varsa kök neden çözülene dek motor bilinçli olarak düşük yükte çalıştırılır. Isıl bütçenin genel çerçevesi derating tablolarıyla birleşir.
Sayısal Vaka: Yüzde 3 Dengesizliğin Faturası
Rakamlarla yürüyelim: 30 kW, 400 V, anma akımı 55 A bir konveyör motoru; bara ölçümü 406, 398 ve 384 volt. Ortalama 396 volt, en büyük sapma 12 volt — dengesizlik yaklaşık yüzde 3. Akım tarafındaki karşılığı sahada ölçülmüş: 51, 57 ve 63 amper — ortalama 57, sapma yüzde 10,5 yani gerilim dengesizliğinin üç buçuk katı. Sonuçlar zinciri: en yüklü fazın sargısı, ötekilerden belirgin sıcak çalışıyor; üretici tablosu bu dengesizlik için kabaca yüzde 10 güç düşümü öngörüyor, yani motor fiilen 27 kW sınıfına inmiş durumda; oysa yük değişmedi. Kök neden avı üç ölçümde bitti: pano girişinde dengesizlik yüzde 0,6 çıktı — sorun tesis içindeydi; termal tarama, orta fazın kontaktör çıkışındaki gevşek pabucu 78 derece olarak gösterdi. Tork anahtarıyla yapılan on dakikalık müdahale, dengesizliği yüzde 0,8'e indirdi ve akımlar 55 amper civarında toplandı. Vakanın dersi net: sargıyı kurtaran şey yeni motor değil, bir cıvatanın doğru sıkılmasıydı.
Dengesizliğin Kök Nedenleri
Kaynak çoğu kez tesisin kendisindedir ve altı klasik neden sıralanabilir. Dengesiz tek fazlı yük dağılımı: aydınlatma, priz grupları ve tek fazlı makineler bir faza yığılmışsa bara doğal olarak eğrilir. Gevşek ya da oksitlenmiş bağlantı: tek fazda büyüyen temas direnci, o fazın gerilimini düşürür — termal kameranın en sık yakaladığı bulgudur. Sigorta ve kesici sorunları: bir fazın yarı-iletken hâle gelmiş sigortası, kısmi faz kaybı etkisi yaratır. Trafo ve dağıtım tarafı: sağlayıcı barasındaki dengesizlik, tesisin kontrolü dışındadır ve ölçümle belgelenip iletilmelidir. Kablo kesiti ve uzunluk farkları: paralel kollarda asimetrik empedans, uzun hatlarda hissedilir dengesizlik üretir. Tek fazlı büyük yüklerin anahtarlanması: kaynak makineleri gibi kesikli yükler, anlık dengesizlik dalgaları yaratır. Teşhisin ilk adımı bu listeyi elemektir — motoru suçlamadan önce bara ölçülür.
Faz Kaybı: İki Senaryo, İki Sonuç
Dengesizliğin uç hâli faz kaybıdır ve motorun tepkisi, kaybın hangi anda olduğuna bağlıdır. Senaryo bir — çalışırken faz kaybı: motor dönmeye devam eder, çünkü kalan iki faz tek fazlı besleme düzenine döner ve rotorun dönüşü momenti sürdürür; ancak aynı gücü iki iletkenden çekmek zorunda kalan sargılarda akım tırmanır — tipik olarak kalan fazlarda yüzde 70'e varan artış — ve motor dakikalar içinde ısıl sınırına dayanır. Senaryo iki — dururken faz kaybı: motor kalkamaz, yalnız titreşen bir alan üretir; uğuldar, mili elle çevrilirse o yönde dönmeye çalışır ve kilitli rotor akımıyla kat be kat hızlı pişer. İki senaryonun ortak imzası aynıdır: dengesiz akım, artan gövde sıcaklığı, karakteristik uğultu. Belirtilerin teşhis akışındaki yeri motor çalışmıyor içindeki katman sırasıyla, akım okuma pratiği amper hesaplama yöntemiyle birleşir.
Koruma Cihazlarının Görüş Alanı
Bu iki kusura karşı savunma, cihazların gördüğü büyüklüğe göre kurulur. Klasik bimetal termik: faz kaybını dolaylı görür — akım şiştiği için sonunda açar, ama gecikmeli ve ayara bağlı bir korumadır; diferansiyel (faz kaybına duyarlı) bimetal tipler bu boşluğu kapatır. Elektronik aşırı yük rölesi: akım dengesizliğini doğrudan ölçer, ayarlanabilir eşikle hızlı açar ve olayı kaydeder. Faz koruma rölesi: gerilim tarafını izler — faz kaybı, dengesizlik, faz sırası ve gerilim penceresi; motora enerji varmadan önce kontaktörü çektirmez. Sargı sensörü: nedenden bağımsız biçimde sıcaklığın kendisini görür ve son savunma hattıdır. Sürücüler bu işlevlerin çoğunu yazılımla üstlenir ama giriş tarafındaki faz kaybını ayrı bir alarm olarak izlerler. Katmanların bütünü ve ayar disiplini motor koruması mimarisinde, cihaz seçimi koruma röleleri incelemesinde ele alınır.
Tek Fazlı Motorlarda Karşılığı
Dengesizlik kavramı üç fazlı dünyaya ait olsa da, tek fazlı motorların da benzer bir hastalığı vardır ve teşhiste karıştırılmamalıdır. Monofaze motorda ana ve yardımcı sargı arasındaki dengeyi kondansatör kurar; kapasitesi düşen ya da devreden çıkan kondansatör, motoru zayıf ve dengesiz bir alanla baş başa bırakır — belirti şaşırtıcı biçimde trifaze faz kaybına benzer: uğuldar, kalkamaz, elle çevrilince o yöne döner. Ayrım basit bir kontrolle yapılır: besleme fazlarının sayısı ve kondansatör ölçümü. Trifaze motorlarda faz kaybı besleme sorunudur; monofazede aynı tablo çoğu kez motorun kendi bileşeninin arızasıdır ve çözüm panoda değil kutunun içindedir. Bu ailenin ayrıntıları monofaze elektrik motoru ile kondansatör seçimi içinde açılır; teşhis akışının paylaşılan mantığı ise aynıdır: önce besleme, sonra bileşen, en son sargı.
Sürücülü Sistemlerde Dengesizlik
Frekans konvertörü motoru şebekeden yalıtır; dengesizlik konusunda hem koruma sağlar hem yeni bir dert getirir. Koruma yönü: sürücünün çıkışı — doğrultulup yeniden üretilen üç faz — giriş dengesizliğinden büyük ölçüde arınmıştır; motor, bara ne kadar eğri olursa olsun dengeli bir alan görür. Dert yönü giriş tarafındadır: dengesiz besleme, doğrultucu diyotlarının yükünü asimetrik dağıtır, DC bara geriliminde dalgalanma artar ve kondansatör ömrü kısalır; ciddi dengesizlikte sürücü kendi alarmını verir ve durur. Pratik sonuçlar üç maddedir: sürücülü motorda ısınma şikâyeti varsa dengesizlik ilk şüpheli olmaktan çıkar, sıra soğutma ve yüke geçer; sürücünün giriş dengesizliği alarmı ciddiye alınır — motoru değil, cihazın kendisini korur; ve giriş reaktörü, hem harmonik hem dengesizlik toleransını iyileştiren mütevazı bir yatırımdır. Sürücü tarafının bütün uyum kuralları sürücü-motor uyumu içinde toplanır.
Kalıcı Çözümler: Kök Nedeni Kapatmak
Ölçüm adresi verdikten sonra sıra kalıcı çözüme gelir ve seçenekler maliyetine göre sıralanır. Bağlantı bakımı: gevşek pabuç, oksitli klemens ve yorulmuş sigorta yuvası — en ucuz, en sık ve en etkili çözüm; tork disiplini ve yıllık termal tarama bu kapıyı kapalı tutar. Yük dengeleme: tek fazlı yüklerin fazlara yeniden dağıtılması, pano etiketleriyle yapılan bir masa çalışmasıdır ve çoğu tesiste dengesizliğin yarısını siler. Kesit ve mesafe düzeltmesi: asimetrik uzunluktaki paralel kollar eşitlenir, sınırdaki kablo bir kademe büyütülür. Trafo tarafı: kademe ayarı ve bağlantı grubu incelenir; dengesizlik sağlayıcı barasından geliyorsa ölçüm kayıtlarıyla dağıtım şirketine bildirilir. Son çare olarak dengeleme cihazları — aktif filtreler ve dengeleyici düzenler — devreye alınır; ama bunlar semptomu maskeler, kök nedeni değil. Öncelik sırası her zaman aynıdır: önce sık, sonra bağlantı, en son donanım.
Saha Teşhisi: Beş Dakikalık Protokol

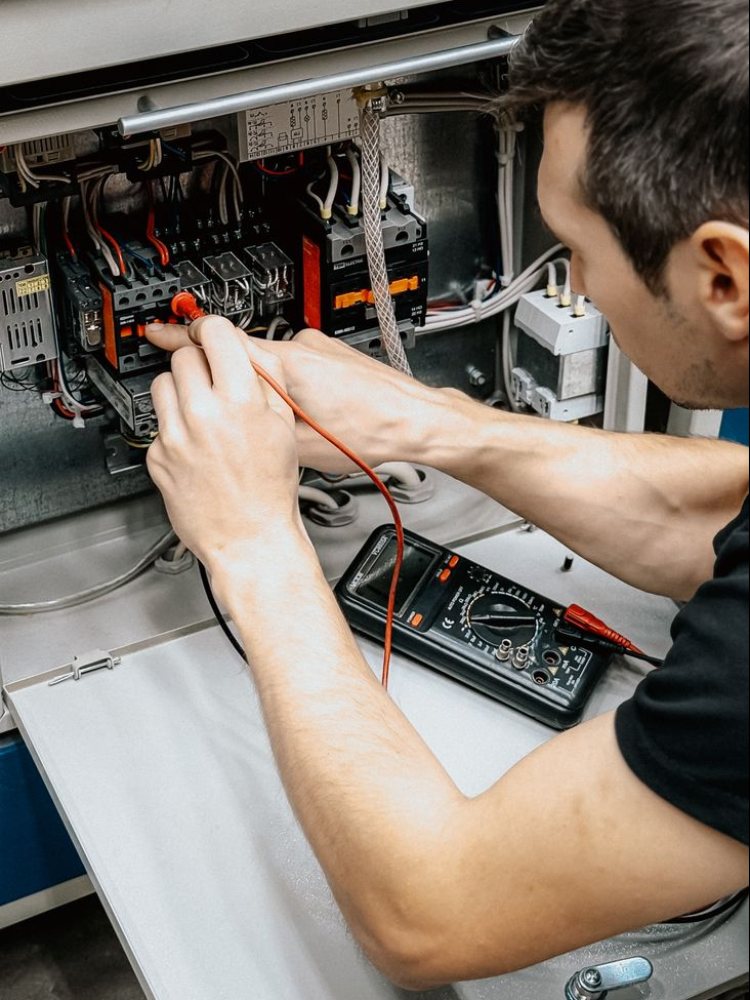

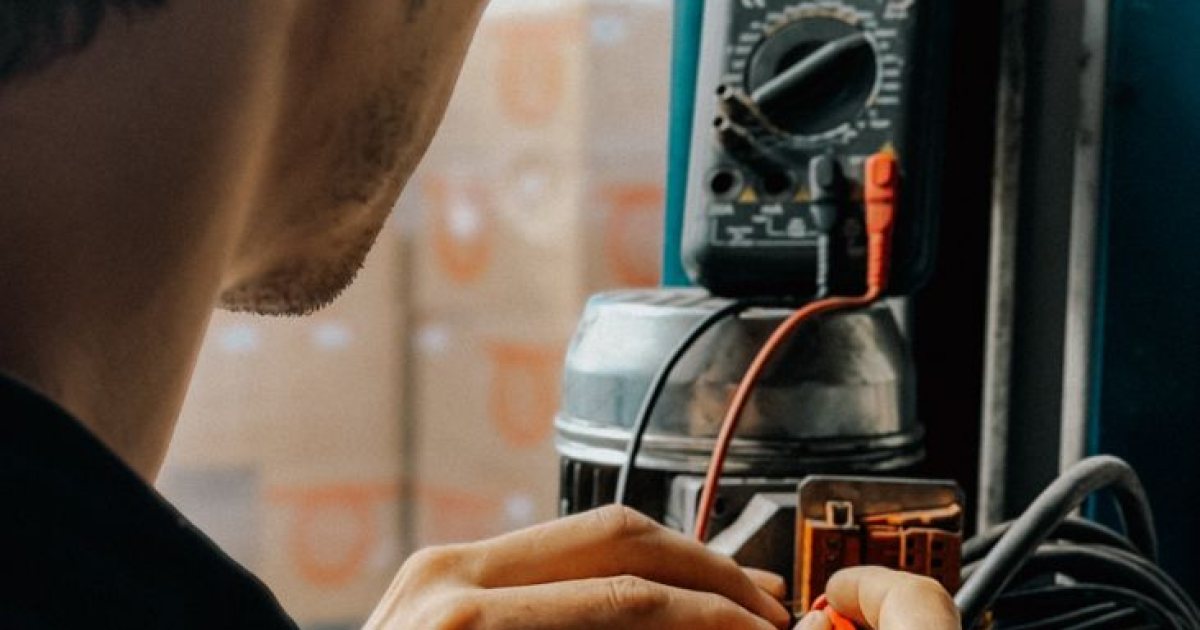

Şüphelenilen bir motorda tanı, beş dakikalık bir ölçüm turuyla konur. Bir: üç hat gerilimi motor klemensinde, yük altında ölçülür ve dengesizlik yüzdesi hesaplanır. İki: üç faz akımı pensle okunur; akım dengesizliği gerilimdekinin katları büyüklükteyse ters bileşen tablosu doğrulanmış olur. Üç: aynı ölçümler pano girişinde tekrarlanır — fark, sorunun motor kablosu ile pano arasında mı yoksa daha yukarıda mı olduğunu söyler. Dört: termal kamerayla klemens, kontaktör ve sigorta bağlantıları taranır; tek noktada sıcak bulgu, gevşek bağlantıyı ele verir. Beş: gövde sıcaklığı ve varsa sensör okuması kaydedilir. Protokolün çıktısı tek cümledir: dengesizlik kaynağı motorun içinde değil, dışındadır ve ölçüm noktaları ilerledikçe adres daralır. Bulgular motor kartına işlenir; tekrarlayan olaylar, bakım planı içindeki aylık ölçüm rutinine bağlanır.
İzleme Düzeni: Dengesizliği Sürekli Görmek
Tek seferlik ölçüm fotoğraf, sürekli izleme filmdir ve dengesizlik tam olarak filmde yakalanır — çünkü kusur çoğu kez belirli vardiyalarda, belirli makineler devredeyken doğar. Üç izleme kademesi kurulabilir. Birinci kademe periyodik ölçümdür: aylık pens turunda üç faz gerilim-akım değerleri kaydedilir; en ucuz ve çoğu tesis için yeterli düzeydir. İkinci kademe kayıtlı analizördür: ana baralarda haftalık kampanyalar, dengesizliğin saat grafiğini çıkarır ve suçlu yükü ismiyle gösterir. Üçüncü kademe sabit izlemedir: ana panoya kalıcı güç kalitesi analizörü konur, eşik aşımları alarm üretir ve trend sürekli birikir. Kademeler arasında seçim, tesisin motor yoğunluğu ve arıza geçmişiyle yapılır; kayıt biçimi ise hepsinde aynıdır — tarih, saat, üç değer ve o anki yük durumu. Verinin bakım çizelgesine bağlanma düzeni bakım planı rutinleriyle ortaktır.
Tekrarlayan Arızanın Sessiz Nedeni
Bir motorun aynı yerde ikinci ya da üçüncü kez sarım görmesi, çoğu kez motorun değil barasının hikâyesidir. Tipik senaryo şöyle işler: dengesizlik yüzde 2-3 bandında yıllardır sürer, koruma açacak kadar sert değildir, motor her gün bir tık fazla ısınır ve yalıtım normalden hızlı yaşlanır; üç-dört yılda bir gelen sarım faturası "kader" sayılır, oysa ölçülmemiş bir kusurun taksitidir. İz sürmenin yolu kayıttır: aynı motorda tekrarlayan arıza görüldüğünde, tamir kararından önce bara ölçümü yapılır ve sonuç motor kartına yazılır. İkinci sinyal, komşuluktur — aynı baradan beslenen birden fazla motorda benzer arıza geçmişi varsa şüphe kesinleşir. Üçüncü sinyal, sargı yanma deseni: tek fazın bobin grubunda yoğunlaşan hasar, atölyenin raporunda dengesizliğe işaret eden en somut bulgudur; iyi bir tamirci bunu yazılı bildirir. Karar zinciri tamir süreci içindeki tekrarlayan arıza bölümüyle birleşir: kök neden kapatılmadan yapılan her sarım, aynı arızayı takside bağlamaktır.
Standart Sınırları ve Şebeke Beklentisi
Dengesizliğin ne kadarının normal sayılacağı, iki ayrı taraftan bakılarak belirlenir. Şebeke tarafı: güç kalitesi standartları, dağıtım noktasındaki gerilim dengesizliğinin belirli bir yüzdeyi — yaygın pratikte yüzde 2 mertebesini — aşmamasını bekler ve bu değer, sağlayıcıyla yapılan bağlantı anlaşmasının teknik ekidir. Motor tarafı: ekipman standartları, motorun yüzde 1'e kadar dengesizlikte tam güçle çalışabileceğini, üzerinde güç düşümü uygulanacağını ve belirli bir sınırın (tipik olarak yüzde 5) üstünde çalıştırılmaması gerektiğini söyler. İki tarafın kesişimi işletmeye net bir eşik verir: yüzde 1 altı ideal, yüzde 1-2 arası izlenir, yüzde 2-3 arası müdahale planlanır, yüzde 3 üstü acil kalemidir. Ölçüm kayıtları bu eşiklerle birlikte saklanırsa iki tartışma birden kolaylaşır: iç bakım önceliklendirmesi ve gerektiğinde sağlayıcıyla yapılan yazışma.
Beş Cümlelik El Kitabı
Dengesiz gerilim, motorun içinde ters yönde dönen ikinci bir alan doğurur ve küçük gerilim farkları büyük akım farklarına, oradan orantısız ısıya çevrilir. Yüzde hesabı üç hat geriliminden çıkar; yüzde 1 üstünde güç düşümü, yüzde 5 üstünde çalıştırmama kuralı geçerlidir. Faz kaybı iki senaryoda konuşur: dönen motor akım şişirerek pişer, duran motor kalkamadan pişer. Kök neden neredeyse her zaman motorun dışındadır — gevşek bağlantı, dengesiz yük dağılımı, sigorta sorunu. Ve savunma katmanlıdır: gerilimi faz koruma rölesi, akımı elektronik röle, sonucu sargı sensörü izler; bütünü motor koruması mimarisinde birleşir.
