Sincap kafesli rotor, asenkron motorun en yaygın üretilen parçasıdır: sargısız, fırçasız, mıknatıssız — yalnız sac paketi ve içine dökülmüş metal çubuklardan oluşan, kırılacak neredeyse hiçbir şeyi olmayan bir dönen kalp. Bu yazı, o sade görünüşün altındaki incelikli mühendisliği açar: çubuklar neden eğiktir, oluklar neden derindir, çift kafes neyi çözer ve kafes hangi arızayla, nasıl konuşur? Rakip anlatımların iki cümleyle geçtiği bu soruların her biri, sahada bir seçim ya da teşhis kararına karşılık gelir.
Kafesin Anatomisi: Çubuklar ve Halkalar

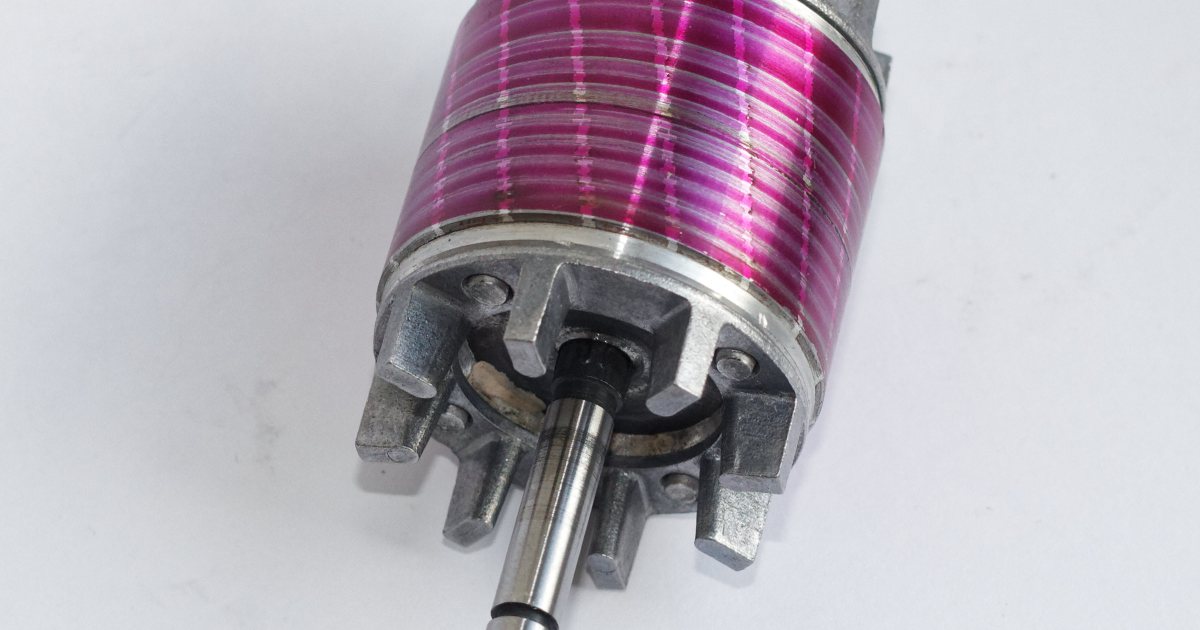

Kafes, rotor sac paketinin çevresine dizilmiş oluklardan geçen iletken çubuklar ile bu çubukları iki uçta birleştiren kısa devre halkalarından oluşur; ayrıca halkaların üzerine dökülmüş kanatçıklar, iç havayı karıştıran mini fan görevi görür. Yaygın üretim, basınçlı alüminyum dökümdür: eriyik alüminyum, oluklara ve halka kalıplarına tek operasyonda basılır ve kafes, kaynaksız-eksiz tek parça doğar. Büyük güçlerde ve özel görevlerde kafes, oluklara sürülen bakır çubukların halkalara lehimlenmesiyle kurulur: bakırın üstün iletkenliği kayıpları düşürür, ama üretim pahalanır ve lehim noktaları yeni birer yorulma adayı olur. Yüksek verim çağının önemli gelişmelerinden biri bakır döküm rotordur: alüminyum yerine bakırı basınçlı dökebilen üretim hatları, IE3-IE4 sınıfının rotor kayıplarını kısan sessiz kahramanlardandır; verim ekonomisinin bütünü IE3-IE4 farkı üzerinden ayrıntılarıyla okunabilir.
Çubuk Eğimi ve Burulmanın Görevi
Kafesli rotora dikkatle bakan göz, çubukların mile paralel değil hafif burularak yerleştiğini görür; bu eğimin adı skew'dur ve iki derdin tek ilacıdır. Birinci dert oluk kilitlenmesi: stator ve rotor oluk sayıları belirli kombinasyonlarda denk düşerse, rotor dişleri stator dişlerine mıknatıs gibi kilitlenmeye çalışır — motor kalkışta takılır, dönerken diş geçme titreşimi üretir. Çubuğu bir oluk adımı kadar eğmek, diş karşılaşmasını sürekli kaydırarak kilidi kırar. İkinci dert manyetik ıslık: oluk harmoniklerinin ürettiği yüksek frekanslı ses, eğimle belirgin yumuşar. Eğimin bedeli küçüktür — etkin çubuk boyu bir tutam uzar, kaçak reaktans bir tutam artar — ama getirisi, sessiz ve takılmasız kalkıştır. Harmonik dünyasının stator tarafı döner alan ile birlikte değerlendirilmelidir.
Deri Etkisi ve Derin Oluk: Kalkışın Gizli Ayarı
Kafesin en zarif numarası, kalkış ile çalışma karakterini aynı metalde birleştirmesidir ve sırrı frekanstadır. Duran rotorda kafes akımlarının frekansı şebeke frekansına eşittir; hızlanan rotorda kayma küçüldükçe bu frekans birkaç hertze düşer. Yüksek frekansta akım, deri etkisiyle çubuğun üst (hava aralığına yakın) bölgesine sıkışır: iletken kesit daralmış benzeri bir karakter gösterir, direnç büyür. Derin ve dar oluk bu etkiyi kasten büyütür: kalkışta kafes yüksek dirençli bir kafes karakterine bürünüp momenti yükseltir ve akımı ehlileştirir; hız kazanılıp frekans düşünce akım bütün kesite yayılır, direnç düşer ve motor verimli çalışma moduna kendiliğinden geçer. Hiçbir anahtar, hiçbir kademe yoktur — geometri, frekansla kendi kendini ayarlar. Bu davranışın tork eğrisine çizdiği biçim kayma ve tork üzerinden derinleştirilebilir.
Çift Kafes: İki Karakter Tek Rotor
Derin oluğun yetmediği ağır kalkışlarda tasarım bir adım ileri gider: çift kafes. Hava aralığına yakın üst kafes, küçük kesitli ve görece yüksek dirençli (çoğu kez pirinç ya da özel alaşım) çubuklardan; derindeki alt kafes, geniş kesitli düşük dirençli çubuklardan örülür. Kalkışta yüksek frekanslı akım üst kafese sıkışır: yüksek direnç, yüksek kalkış torku ve dizginlenmiş akım demektir. Hızlanınca akım alt kafese göçer: düşük direnç, düşük kayıp ve verimli seyir. NEMA dizayn dilindeki yüksek kalkış momentli C sınıfı karakterin klasik taşıyıcısı bu yapıdır; konveyör, kırıcı ve yüklü kalkan makinelerin motorlarında çift kafes ya da agresif derin oluk yatar. Dizayn sınıflarının yük eşleştirme tablosu serinin verim bölümünde ayrıntılıdır; uygulama tarafı uygulamaya göre motor seçimi üzerinden ayrıntılarıyla okunabilir.
Rotor Sac Paketi: Kafesin Manyetik Yatağı
Çubuklar tek başına iş yapmaz; onları taşıyan rotor sac paketi, manyetik devrenin öteki yarısıdır ve kendi tasarım kararlarını taşır. Sacın kendisi statorunkiyle aynı silisli çelik ailesindendir ve aynı nedenle laminedir: rotor nüvesindeki alan değişimi (kayma frekansında) yavaş olsa da, harmonik akılar yüzeyde yüksek frekansla oynar. Oluk biçimi kafes karakterinin kalıbıdır: yuvarlak oluk standart karakteri, damla ve derin dikdörtgen kesitler deri etkisi ayarını, çift boğazlı kesitler çift kafesi taşır. Kapalı oluk (çubuğun üstünde ince sac köprüsü) döküm kolaylığı ve pürüzsüz hava aralığı sağlar; köprünün doyması tasarımın ince hesabıdır. Paketin mile oturması da mühendisliktir: sıkı geçme, moment darbelerinde paketin milde kaymamasını garantiler; kaymış paket, balans bozukluğu ve titreşimle konuşur. Nüve dünyasının stator tarafı sac paketi ile birlikte değerlendirilmelidir.
Halkalar ve Kanatçıklar: Uçlardaki Mühendislik
Kısa devre halkaları, kafesin en yüklü metali̇dir: bütün çubukların akımı iki halkada toplanır ve halka kesiti, çubuk toplamıyla dengeli boyutlanmalıdır. Halkanın derdi ısıl genleşmedir: kalkışta çubuklardan önce ısınan ya da farklı genleşen halka, çubuk-halka birleşimlerini yorar — kırık çubuk arızasının doğum yeri çoğu kez bu birleşim çizgisidir. Döküm kafeste halka ve çubuk tek metal olduğundan birleşim dertsizdir; lehimli bakır kafeste her birleşim bir kalite kapısıdır ve büyük motor tamirlerinde halka lehimlerinin muayenesi standart adımdır. Halka üzerindeki kanatçıklar ise çifte görev görür: iç havayı karıştırarak sargı başlarını serinletir ve balans düzeltmesinin et payını taşır — balans ağırlıkları çoğu kez bu kanatçıklara takılır ya da kanatçıktan talaş alınır. Balans ve titreşim disiplini bakım planı rutinine bağlanır.
Kırık Çubuk: Kafesin Tek Büyük Arızası
Kafesin arıza defteri kısadır ama tek maddesi ciddidir: çubuk kırılması ya da halka çatlaması. Kök nedenler tanıdıktır — sık ve ağır kalkışların ısıl genleşme yorgunluğu, döküm boşlukları, lehim ayrılmaları. Belirti zinciri karakteristiktir: yük altında ritmik uğultu ve akımın kayma frekansıyla salınması (pens ampermetre ibresinin yavaşça nefes alması), titreşimin yükle artması, kalkışın zayıflaması. Teşhisin yeni nesil yolu motor akım imza analizidir (MCSA): akım spektrumunda şebeke frekansının iki yanında kayma bantlarında beliren yan çizgiler, kırık çubuğun parmak izidir ve motor sökülmeden görülür. Onarım gerçekçiliği şudur: alüminyum döküm kafes sahada onarılmaz; küçük motorda rotor (çoğu kez motor) değişir, büyük bakır kafesli motorda çubuk değişimi atölye işidir. Karar terazisi tamir konusunda kurulur.
Rotor Direncinin Karakter Haritası
Kafes tasarımının bütün oyunları tek parametrenin etrafında döner: rotor direnci. Yüksek direnç kalkış dostudur — kalkış torku yükselir, kalkış akımı yumuşar, devrilme noktası düşük hızlara kayar; ama çalışma kayması ve rotor kaybı büyür, verim düşer. Düşük direnç seyir dostudur — küçük kayma, küçük kayıp, yüksek verim; ama kalkış torku cılızlaşır. Sabit dirençli tek metalden iki karakteri birden almak imkânsız olduğu için mühendislik üç çözüm üretmiştir: frekansla kendini ayarlayan derin oluk, iki karakteri iki katta taşıyan çift kafes ve direnci dışarıdan ayarlanabilir kılan bilezikli rotor. Bu harita, katalog eğrilerini okumanın da anahtarıdır: kalkış torku yüksek görünen motorun anma kayması da çoğu kez bir tık yüksektir — ücretsiz öğle yemeği kafes dünyasında da yoktur.
Isıl Bütçe: Kalkışta Kafeste Neler Olur?
Direkt kalkışın en ağır faturası kafese kesilir. Kalkış boyunca rotor devresinde harcanan enerji, yükün kazandığı kinetik enerjiyle aynı mertebededir: ağır ataletli yükü hızlandıran kafes, saniyeler içinde ciddi ısı yutar ve alüminyumun sıcaklığı sıçrar. Bu yüzden motorların "saatte kalkış sayısı" bütçesi vardır ve bu bütçenin en dar boğazı çoğu kez sargı değil kafestir: sık kalkış, çubuk-halka birleşimlerini ısıl yorulmayla döver. Sahada üç pratik sonuç doğar. Ağır ataletli yüklerde (büyük fan, santrifüj) kalkış süresi hesaplanmalı ve gerekiyorsa yol verme yumuşatılmalıdır. Arka arkaya kalkış denemeleri — özellikle termik atıp tekrar basılan panolarda — kafes için sargıdan bile tehlikelidir; iki kalkış arasına soğuma molası konur. Sık devreye giren görevlerde (S3-S4 rejimleri) motor, kataloğun kalkış bütçesi değerleriyle seçilir. Rejim dilinin bütünü serinin işletme bölümünde anlatılır.
Kafes ve Sürücü: Yeni nesil Çağın Notları
Frekans konvertörü, kafesin hayatını iki yönde değiştirdi. İyi yönde: sürücülü kalkış rampalıdır, kafes ısıl darbe yemez ve kırık çubuk riskinin baş nedeni ortadan kalkar; ağır kalkış için çift kafese mecburiyet azalır, tasarım verim yönüne rahat kayar. Dikkat isteyen yönde: sürücünün taşıyıcı frekansından gelen yüksek frekanslı akımlar rotor yüzeyinde ek kayıp yazar ve kafesin harmonik ısınması, sürekli düşük devirli çalışmada soğutma zayıflığıyla birleşebilir. Sürücü ayrıca, kafesin kalkış karakterini büyük ölçüde anlamsızlaştırır: moment artık geometriden değil kontrol algoritmasından gelir. Bu nedenle yeni nesil seçim cümlesi şöyle kurulur: şebekeden kalkacak motorun kafes karakteri dikkatle seçilir; sürücüden kalkacak motorda ise verim ve ısıl dayanım öne geçer. Sürücü dünyasının bütünü devir ayarlı motor konusundadır.
Balans: Dökümden Sahaya Dengenin Yolculuğu
Kafesli rotor, üretim hattından iki düzlemde dengelenmiş çıkar: dinamik balans tezgâhı, kanatçıklardan talaş alarak ya da ağırlık ekleyerek kalıcı dengesizliği tasarım sınırının altına indirir. Sahada bu denge üç yoldan bozulur. Kirlenme: fan görevli kanatçıklara ve çubuk aralıklarına dolan toz-yağ macunu, döner kütleye asimetrik gramlar ekler — tekstil ve ahşap atölyelerinin klasik titreşim nedenidir. Tamir müdahaleleri: mile zorla çakılan kasnak, ısıtılmadan sökülen rulman ya da rotorun düşürülmesi, dengeyi kalıcı kaydırabilir. Termik eğilme: tek noktadan aşırı ısınan rotor (sürtme, kısa devre bölgesi) milde geçici ya da kalıcı eğiklik yaratır. Belirti hep aynıdır: devir frekansında (1×) büyüyen titreşim. Reçete de bellidir: önce temizlik, sonra ölçüm, gerekirse yerinde balans; rutin bakım planı çizelgesine bağlanır.
Kafesin Kimlik Kartı: Katalogda Neye Bakılır?
Katalog, kafesi doğrudan göstermez ama karakterini dört değerde ele verir. Kalkış torku / anma momenti oranı: 2 üstü değerler agresif oluk tasarımının, 2,5-3 bandı çift kafes ya da yüksek dirençli kafesin işaretidir. Kalkış akımı / anma akımı: 6-7 standart, daha düşük değerler yüksek dirençli tasarım demektir. Anma kayması: yüzde 2 altı verim odaklı düşük dirençli kafesi, yüzde 4-5 bandı kalkış odaklı karakteri anlatır. Devrilme momenti: eğrinin tepe rezervini gösterir ve gerilim düşümlü şebekelerde güvenlik payıdır. Bu dört değeri yan yana okuyan mühendis, kesit resmini görmeden kafesin iç tasarımını tahmin edebilir — ve yükün istediği karakterle motorun karakterini kâğıt üstünde eşleştirir. Etiketin ve kataloğun öteki kalemleri asenkron motorun yapısı ile birlikte okunur.
Kafesin Ölçekle Değişimi
Aynı fikir, çamaşır makinesi motorundan maden değirmeni motoruna uzanırken kabuk değiştirir. Küçük gövdelerde (63-132) kafes tamamen alüminyum dökümdür, oluklar çoğu kez kapalıdır ve rotor, mil-paket-kafes olarak tek ekonomik parça kabul edilir: arızada değişen bütündür. Orta sınıfta (160-280) derin oluk ve özel alaşım halkalar sahneye çıkar, balans kalitesi sınıf atlar. Büyük makinelerde (315 ve üstü, megawatt sınıfı) kafes lehimli bakır çubuklara döner, çubuklar oluklara sıkılama kamalarıyla yatırılır ve her çubuk tek tek muayene edilebilir-değiştirilebilir bir mühendislik parçası olur; kalkış bütçeleri saatte bir-iki denemeye kadar daralır ve kalkış öncesi soğuma süreleri işletme talimatına yazılır. Ölçek büyüdükçe değişmeyen tek şey ilkedir: alanı süpüren çubuk, halkada buluşan akım. Güç kademelerinin gövde ve işletme farkları güç bazında dizinde kademe kademe anlatılır.
İsmin Kökeni ve Yüzyıllık Süreklilik
İsim, ilk bakışta anlaşılır: çubuklar ve iki halka, yan yana gelince evcil kemirgenlerin koşu çarkını andırır — İngilizcede squirrel cage, Almancada Käfigläufer, bizde sincap kafesi. Adın ardındaki mühendislik hikâyesi daha etkileyicidir: Dolivo-Dobrowolsky'nin 1889'da patentlediği kafesli rotor, yüz otuz yılı aşkın süredir kavramsal düzeyde değişmedi. Malzemeler evrildi (döküm alüminyum, bakır döküm), sac kaliteleri incelendi, oluk kesitleri bilgisayarla eniyilendi; ama "kısa devre çubuklu laminasyon paketi" fikri, elektrik mühendisliğinin en uzun ömürlü tasarımlarından biri hâlinde yerinde duruyor. Bu sadakatin nedeni romantik değil ekonomiktir: hareketli teması, sarımı ve mıknatısı olmayan rotorun arıza edecek nesi var? Yeni nesil rakiplerin (PMSM, senkron relüktans) karşısında kafesin hâlâ ayakta olmasının formülü bu sorunun içindedir; kıyasın bugünü PMSM IE5 üzerinden derinleştirilebilir.
Kafes Muayenesi: Sökülmüş Rotora Beş Bakış
Tamir masasındaki rotor, beş noktadan muayene edilir. Yüzey izi: sac yüzeyindeki parlak sürtme bandı, hava aralığının bir bölgede kapandığını (yatak, kapak yuvası ya da mil eğikliği) gösterir; iz tek taraflıysa statik, çepeçevre ise dinamik temas düşünülür. Halka-çubuk birleşimleri: büyüteçle ya da penetrant spreyle kılcal çatlak aranır; döküm kafeste halka çevresindeki gözenek kümeleri not edilir. Isı renkleri: çubuk hattı boyunca morarmış sac bölgeleri, o çubuğun komşularından çok ısındığını — yani yüksek dirençli ya da çatlak olduğunu — fısıldar. Kanatçıklar: kırık kanat hem balansı hem iç soğutmayı bozar. Mil ve kama yuvası: yuvadaki ezilme, moment darbelerinin ya da gevşek kasnağın tarihçesidir. Bu beş bakışın hiçbir cihaza ihtiyacı yoktur; ama şüpheyi doğrulamak gerektiğinde sıra akım imza analizine ve çubuk direnci taramasına gelir. Muayene sonrası karar çerçevesi tamir konusunda durur.
Kafes Bilgisinin Saha Karşılıkları
Bu konunun bilgisi dört yerde karşılık bulur. Motor seçiminde: ağır kalkışlı yük için katalogda kalkış torku değerini okuyan göz, arkasında derin oluk ya da çift kafes olduğunu bilir ve emsal kıyasını doğru yapar. Teşhiste: yükle salınan akım ve ritmik uğultu duyan kulak, kafes şüphesini titreşim ve akım analiziyle sınar. Tamir kararında: kafes arızasının çoğu kez rotor-motor değişimi demek olduğunu bilen işletme, oyalanmadan doğru kapıya gider. İşletmede: kalkış sayısını sayan ve rampalı kalkışa yatırım yapan bakım, kafesin tek düşmanını — ısıl yorgunluğu — kapıda karşılar. Kafesin kardeş yazıları da yol arkadaşıdır: sargılı rotorun dünyası bilezikli motor kapsamında, yapının bütünü asenkron motorun yapısı üzerinden ayrıntılarıyla okunabilir.
