3 fazlı asenkron motorlar, sanayinin dönen her şeyini süren makinelerdir: pompadan konveyöre, kompresörden vinç tamburuna kadar tahriklerin ezici çoğunluğu bu ailenin sırtındadır. Tanımı tek cümleyle vermek gerekirse: 3 fazlı asenkron motor, üç fazlı şebekenin statorda oluşturduğu döner manyetik alanın, rotorda indüklediği akımlar üzerinden mili döndürdüğü fırçasız bir elektrik makinesidir. Bu ana yazı; yapıdan çalışma ilkesine, etiket okumadan yol vermeye, verim sınıflarından koruma katmanlarına ailenin bütün yazılarını tek haritada toplar ve her konunun derinliğine inen yazılare yol verir.
Devir, Kayma ve Akım — Hızlı Referans
| Senkron devir formülü | ns = 120 · f / p |
|---|---|
| 2 kutup (50 Hz) | 3000 dev/dk senkron |
| 4 kutup (50 Hz) | 1500 dev/dk senkron |
| 6 kutup (50 Hz) | 1000 dev/dk senkron |
| 8 kutup (50 Hz) | 750 dev/dk senkron |
| Kayma | s = (ns − n) / ns |
| Hat akımı | I = P / (√3 · U · cosφ · η) |
| Doğrudan kalkışta akım | Nominal akımın 5–8 katı |
Sanayi Standardı Olmasının Üç Dayanağı
Üç fazlı asenkron motorun saltanatının üç nedeni vardır. Birincisi sadelik: sincap kafesli rotorda fırça, bilezik, mıknatıs ve elektronik yoktur; dönen tek parça, sac paket içine dökülmüş alüminyum çubuklardır. İkincisi dayanıklılık: bu sadelik, tozlu ve nemli saha koşullarında onyıllarca ömür demektir; bakım konusu çoğu kez iki yatağın değişiminden ibarettir. Üçüncüsü şebekeyle doğrudan dostluk: motor, üç fazlı şebekeye bağlandığı anda kendi kendine kalkar; yardımcı sargı, kondansatör ya da sürücü zorunluluğu yoktur. Endüstriyel tesislerde elektrik tüketiminin en büyük kalemi elektrik motorlarıdır ve bu parkın büyük bölümü asenkron ailedendir; motor seçiminin ve işletmesinin doğruluğu bu yüzden doğrudan enerji faturası okur.

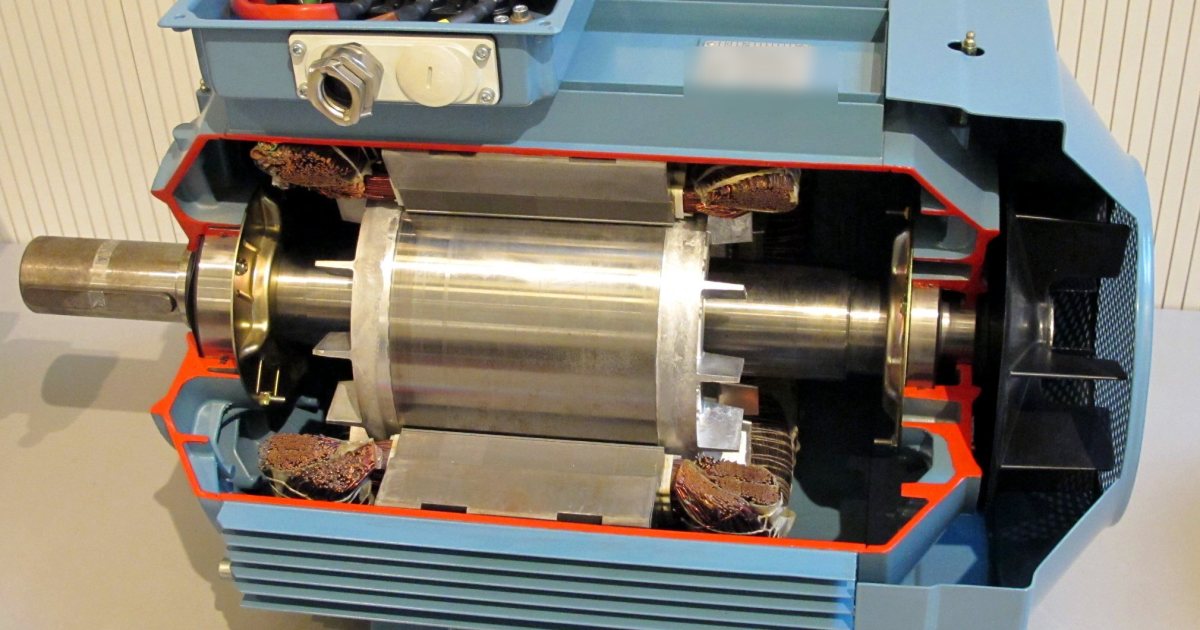

Yapının Kısa Haritası: Stator, Rotor, Gövde
Motorun duran merkezi statordur: 0,5 milimetre mertebesinde silisli sacların paketlenmesiyle oluşan nüve ve oluklarına yerleştirilen üç faz sargısı. Sargılar aralarında 120 derece elektriksel açıyla dizilir; döner alanın sırrı bu geometridedir. Dönen kalp rotordur ve iki soydan gelir: sincap kafesli rotor (kısa devre çubuklu) ve bilezikli rotor (sargılı, uçları fırçayla dışarı alınmış). Gövde; sac paketi taşıyan, ısıyı kanatlarıyla atan ve yatakları hizada tutan iskelettir. Bu üç parçanın mühendislik ayrıntıları — sac kalitesinden çubuk eğimine — asenkron motorun yapısı konusunda derinlemesine anlatılır; ailelerin genel panoraması için elektrik motoru nedir sayfası da başvuru noktasıdır.
Çalışma İlkesi: Döner Alan ve Kayma
Üç faz sargısına 120 derece faz farklı üç akım verildiğinde, statorun içinde kendiliğinden dönen bir manyetik alan doğar. Bu alanın hızı yalnız şebeke frekansına ve kutup sayısına bağlıdır: n = 120 × f / 2p. Alan rotor çubuklarını kestikçe onlarda gerilim indükler, kısa devre çubuklarından akım geçer ve bu akımın alanla etkileşimi mili döndürür. Rotor, alanı hiçbir zaman yakalayamaz; aradaki yüzde birkaç fark kaymadır ve motorun moment üretmesinin şartıdır. "Asenkron" adı da buradan gelir: rotor, senkron hızın hep biraz gerisindedir.
| Kutup sayısı | Senkron devir (50 Hz) | Etikette tipik |
|---|---|---|
| 2 | 3000 d/dk | 2900-2950 |
| 4 | 1500 d/dk | 1400-1470 |
| 6 | 1000 d/dk | 940-980 |
| 8 | 750 d/dk | 710-730 |
Döner alanın matematiği döner manyetik alan kapsamında, kaymanın tork eğrisiyle ilişkisi kayma ve tork eğrisi konusunda, devir hesabının saha uygulaması devir hesaplama üzerinden ayrıntılarıyla okunabilir.

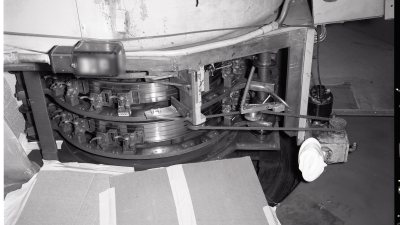

İki Rotor Soyu: Sincap Kafes ve Bilezikli
Sincap kafesli rotor, ailenin bugünkü standardıdır: ucuz, bakımsız, gürbüz. Bilezikli (rotoru sargılı) asenkron motor ise rotor devresine dışarıdan direnç eklenebilen özel soydur; kalkış torkunun çok yüksek, kalkış akımının sınırlı olması gereken değirmen ve büyük vinç tahriklerinde yaşamaya devam eder. İki soyun karşılaştırması ve bileziklinin bugünkü yeri bilezikli asenkron motor konusunda; kafes tasarımının derin oluk ve çift kafes gibi incelikleri sincap kafesli rotor ile birlikte değerlendirilmelidir.

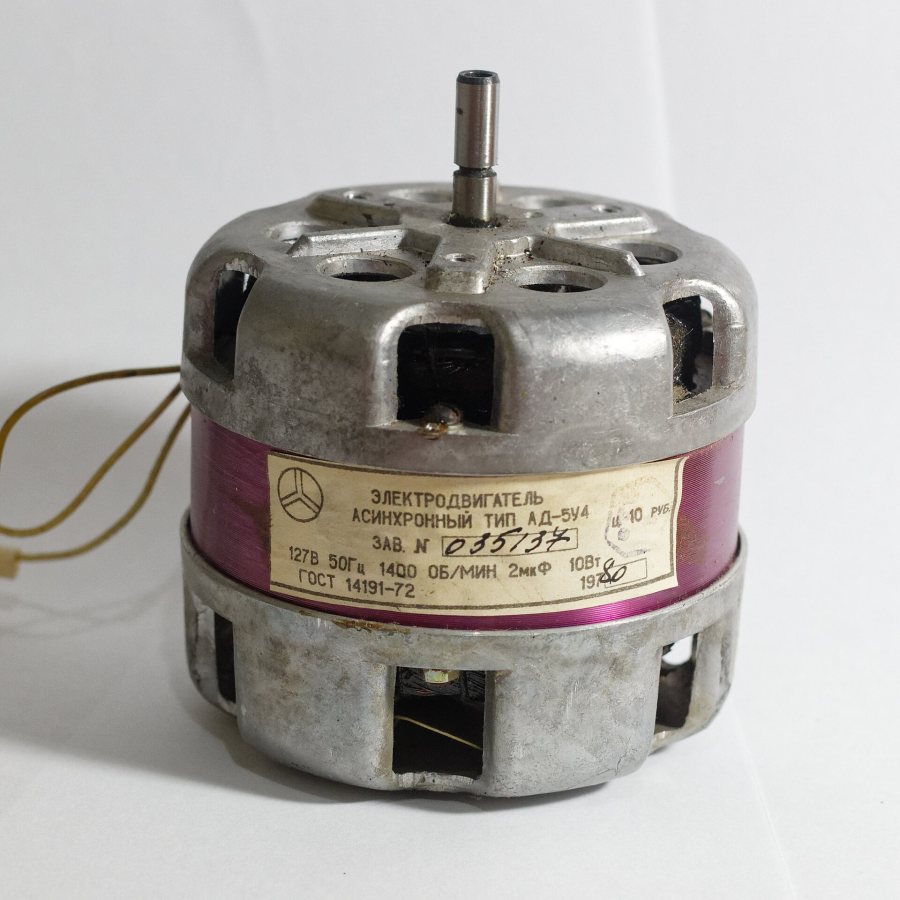

Etiket Okuma: On Kalemlik Kimlik
Trifaze asenkron motorun etiketi, işletmenin sözleşmesidir ve her kalemi bir karar taşır. Güç ve devir yük eşleştirmesini; gerilim değeri (400/690 V) bağlantı şeklini; anma akımı termik ayarını; cosφ kompanzasyon hesabını; verim sınıfı (IE kodu) enerji faturasını; yalıtım sınıfı (F/B) sıcaklık bütçesini; IP kodu ortam korumasını; çalışma rejimi (S1-S10) yüklenme iznini; gövde kodu (söz gelimi 132M) mekanik değişimliliği anlatır. Rakip anlatımların çoğu etiketi okuyup geçer; işletmede asıl mesele her değerin hangi ayara bağlandığıdır: akım değeri amper hesabıyla, rejim kodu çalışma rejimleri yaklaşımıyla, bağlantı biçimi yıldız-üçgen bağlantı yaklaşımıyla birlikte okunmalıdır.
Bağlantı ve Devir Yönü
Klemens kutusundaki altı uç (U1-V1-W1, U2-V2-W2), köprülerin dizilişiyle yıldız ya da üçgen bağlanır; 400/690 V etiketli motor 400 voltluk şebekede üçgen çalışır. Devir yönü, herhangi iki faz ucunun yer değiştirmesiyle terslenir — pompa ve fan devreye alınırken ilk bakılan şey budur. Bağlantı hataları motorun en sık "arıza gibi görünen sağlamlık" konusudur: yanlış köprüyle yıldızda bırakılan motor, momentinin üçte ikisini kaybeder ve yük altında aşırı akıma sürüklenir; belirti zinciri motor çalışmıyor teşhis akışında anlatılır.
Yol Verme: Kalkış Akımını Yönetmek
Direkt kalkışta asenkron motor, anma akımının 6-8 katını çeker. Küçük güçlerde bu darbe tolere edilir; büyüdükçe yöntem gerekir:
| Yöntem | Kalkış akımı | Tipik saha |
|---|---|---|
| Direkt (DOL) | 6-8 × In | Küçük güçler, güçlü şebeke |
| Yıldız-üçgen | ~1/3'e iner | Boşta kalkan orta güçler |
| Oto-transformatör | Kademeye göre | Büyük güç, tek kademeli kalkış |
| Rotor direnci | Ayarlı | Bilezikli motor, ağır kalkış |
| Softstarter | Rampalı sınırlı | Pompa-fan, darbesiz kalkış |
| Frekans konvertörü | Anma civarı | Devir kontrolü de gerekenler |
Yöntem seçiminin ayrıntılı terazisi yol verme yöntemleri içinde kurulur; sürücülü çözümün bütünü devir ayarlı motor üzerinden derinleştirilebilir.
Verim: IE Sınıfları ve Kayıplar
Asenkron motorun ömür maliyetinin ezici bölümü satın alma bedeli değil elektrik tüketimidir; bu gerekçeyle verim sınıfı etiketteki en pahalı kalemdir. IEC 60034-30-1, verimliliği IE1'den IE5'e sınıflar; bugün piyasaya arzın tabanı IE3'tür ve fark yüzde puanları küçük görünse de binlerce saatlik mesaide büyük rakama döner. Verimin nereye kaybolduğu — bakır, demir, sürtünme, vantilasyon ve ek kayıplar — kayıplar ve verim incelemesiyle açılır; IE sınıflarının işletme ekonomisi IE3-IE4 farkı ve IE5 ultra verimli motor sayfalarında; kalıcı mıknatıslı rakip aile PMSM IE5 üzerinden ayrıntılarıyla okunabilir.
Kayıp Kalemleri ve Verim Anatomisi
Şebekeden giren gücün mile ulaşamayan bölümü beş cebe dağılır. Stator bakır kaybı: sargı direncinde ısınan akım — yükle karesel büyür. Rotor kaybı: kaymayla orantılıdır; kayma büyüdükçe rotor ısınır. Demir kaybı: sac paketinde her alan dönüşünde ödenen mıknatıslanma vergisi — yükten bağımsız, gerilimle değişir. Sürtünme ve vantilasyon: yataklar ile fanın mekanik bedeli. Ek kayıplar: kaçak alanların ve harmonik akıların küçük ama inatçı kalemi. Bu dağılımı bilmek işletmeye iki pratik güç verir: kısmi yükte çalışan motorun neden verimsizleştiğini anlamak (sabit kayıplar küçülen işe bölünür) ve enerji etüdünde nereden başlanacağını görmek. Ölçümün standardı ve saha yöntemleri verim ölçümü konusunda, kısmi yük ekonomisi kısmi yükte verim ile birlikte değerlendirilmelidir.
Kompanzasyon ve Güç Faktörü
Asenkron motor, alanını kurmak için şebekeden endüktif reaktif güç çeker; cosφ değeri bu iştahın ölçüsüdür. Tesiste bunun bedeli reaktif ceza ve şişen akımdır; çare, kondansatörle yerinde kompanzasyondur. Motor bazında kompanzasyonun iki inceliği rakip anlatımlarda neredeyse hiç yazmaz: kondansatör, motorun boşta çektiği mıknatıslanma akımına göre boyutlandırılır ve fazla kondansatör, şalter açıldıktan sonra motoru jeneratöre çevirip tehlikeli kendinden uyarılma gerilimi doğurabilir. Hesap, sınırlar ve bağlantı düzenleri motor kompanzasyonu konusunda; güç faktörünün akım hesabındaki yeri amper hesaplama üzerinden derinleştirilebilir.
Moment Eğrisi Aileleri: Motor Karakterini Seçmek
Aynı güçteki iki asenkron motor, bambaşka karakterde kalkabilir; farkı anlatan dil dizayn sınıflarıdır. NEMA'nın A-B-C-D harfleri ile IEC pratiğindeki karşılıkları; kalkış torku, devrilme momenti ve kalkış akımı arasındaki dengeyi kodlar: standart B karakteri santrifüj yüklerin, yüksek kalkış momentli C karakteri konveyörlerin, yumuşak ve kaygan D karakteri pres ve darbeli yüklerin dilidir. Yükün tork ihtiyacıyla motorun eğri ailesini eşleştirmek, "güç tutuyor ama kalkamıyor" şikâyetinin tek gerçek ilacıdır; ailelerin eğrileri ve seçim tablosu dizayn sınıfları konusunda, eğrinin fiziği kayma ve tork üzerinden ayrıntılarıyla okunabilir.
Koruma: Katmanlı Savunma
Trifaze motoru öldüren nedenlerin başında aşırı ısınma gelir ve ısınmanın kaynakları çeşitlidir: aşırı yük, faz kaybı, dengesiz gerilim, sık kalkış, harmonikler, tıkalı soğutma. Savunma dolayısıyla katmanlıdır — termik röle temel katman, elektronik aşırı yük ve faz koruma röleleri ikinci katman, sargıya gömülü PTC (pozitif sıcaklık katsayılı termistör)/PT100 sensörleri son katmandır. Hangi motorda hangi katmanın şart olduğu motor koruması incelemesiyle kurulur; şebeke kalitesinin sinsi etkileri dengesiz gerilim ve faz kaybı ile birlikte değerlendirilmelidir.
Gövde, Soğutma ve Montaj Biçimleri
Aynı elektriksel çekirdek, sahaya üç mekanik kimlikle çıkar. Gövde malzemesi: küçük ve orta güçlerde alüminyum hafifliğiyle, büyük güçlerde ve ağır sanayide pik döküm rijitliğiyle seçilir. Soğutma biçimi: standart motor, mil ucundaki fanla kendini soğutan kapalı tiptir (IC411); sürücüyle düşük devirde uzun çalışan tahriklerde bağımsız fanlı (IC416) çözüm ısınmayı çözer, çünkü kendi fanı yavaşlayan motor soğutamaz. Montaj biçimi: ayaklı B3, flanşlı B5, kombine B35 — makine tarafının konstrüksiyonu hangisini gerektiriyorsa sipariş kalemi odur ve gövde büyüklüğü kodu (63'ten 355'e) mil yüksekliğini milimetre olarak söyler. Bu üç kimlik, motorun elektriksel seçiminden bağımsızdır ama değişim gününde en az onun kadar belirleyicidir: yanlış montaj biçimiyle gelen motor, deposunda beklerken hattı bekletir.
Sürücüyle Evlilik: Yeni nesil İşletmenin Standardı
Frekans konvertörü, asenkron motorun kaderini değiştiren ortaktır: kalkış darbesini anma akımı civarına indirir, devri sürekli ayarlanır yapar ve santrifüj yüklerde ciddi enerji tasarrufu açar. Ancak evliliğin çeyiz listesi vardır. Sürücü çıkışındaki hızlı gerilim darbeleri sargı yalıtımını zorlar; uzun motor kablosunda bu darbeler büyür ve çıkış filtresi gerektirebilir. Düşük devirde sürekli çalışma bağımsız soğutma gerektirir. Yüksek frekanslı akımlar yataklardan kaçarsa mil topraklaması gündeme gelir. Bu konunun bütünü sürücü-motor uyumu kapsamında; devir kontrolünün seçim tarafı devir ayarlı motor üzerinden derinleştirilebilir. Kural basittir: sürücü projeye sonradan eklenmez, motorla birlikte seçilir.
Sahada En Sık Beş Hata
Trifaze motor arızalarının şaşırtıcı bölümü motorun değil işletmenin eseridir ve beş hatada toplanır. Yanlış bağlantı: 400/690 motorun 400 şebekede yıldız bırakılması — moment düşer, akım tırmanır. Termik ayarında cömertlik: "atmasın diye" bir üst kademe, korumanın iptalidir. Kalkış sıklığını saymamak: her kalkış bir ısı darbesidir; saatte kalkış bütçesi aşılan motor sargıdan yaşlanır, hesabın yolu kalkış süresi hesabı konusundadır. Soğutma ihmali: tozla keçeleşen kanatlar motoru bir yalıtım sınıfı yukarıda koşturur. Kayıt tutmamak: ölçümsüz işletmede her arıza sürpriz, her tamir pahalı keşiftir. Beş hatanın beşi de sıfır maliyetli disiplinle önlenir; bundan dolayı asenkron motor ekonomisinde en yüksek getirili yatırım, eğitilmiş bir bakım rutinidir.
Çalışma Rejimleri: Etiketin S Kodu
Aynı motor, kesintisiz dönen bir fanda başka, dakikada bir kalkan bir vinçte bambaşka ısıl hayat yaşar; bu farkı kodlayan dil S1'den S10'a çalışma rejimleridir. S1 kesintisiz mesaiyi, S2 kısa görevi, S3 aralıklı çevrimi, S4-S5 kalkış ve frenlemenin ısısını da hesaba katan ağır çevrimleri anlatır. Rejim kodu doğru okunursa iki yönde kazanç çıkar: aralıklı görevde motor bir kademe küçük seçilebilir; sık kalkışlı görevde ise standart motorun yetmeyeceği baştan görülür. Tanımlar, örnek çevrimler ve güç seçimine etkisi S1-S10 görev tipleri konusunda; rejim-ortam ilişkisinin bütünü çalışma rejimleri üzerinden ayrıntılarıyla okunabilir.
Seçim Karar Ağacı: Yedi Soru
Doğru 3 fazlı motor yedi soruyla seçilir. Yük ne istiyor (güç ve devir; hesap devir ve amper sayfalarında)? Kalkış karakteri nasıl (boşta mı, yük altında mı — tork eğrisi ailesi buna göre seçilir)? Ortam ne (IP kodu, sıcaklık, yükseklik; sınırlar aşılıyorsa güç düşümü uygulanır)? Çalışma rejimi ne (kesintisiz S1 mi, aralıklı mı)? Şebeke kalkış darbesini taşır mı (yol verme yöntemi burada seçilir)? Verim sınıfı hangi mesaiye göre ödenecek (uzun mesai yüksek IE'yi hızla amorti eder)? Gövde ve bağlantı biçimi mevcut makineyle uyumlu mu (B3/B5/B35)? Bu yedi sorunun ailelere göre açılımı trifaze elektrik motoru yazısı ile uygulamaya göre seçim ile birlikte değerlendirilmelidir.
Uygulama Panoraması: Hangi Sahada Hangi Konfigürasyon?
Ailenin gücü, aynı çekirdeğin her sahaya ayrı kıyafetle çıkabilmesindedir. Santrifüj pompa ve fanlar: 2 ya da 4 kutuplu standart motor, çoğu kez sürücüyle; kalkış hafiftir, ekonomi devir kontrolündedir. Konveyör ve karıştırıcılar: redüktörle evlendirilmiş 4-6 kutuplu motorlar; sabit torklu yükte tork eğrisi ailesi doğru seçilmelidir. Kompresörler: basınç altında kalkış sınavı nedeniyle yol verme yöntemi konunun merkezidir. Vinç ve kaldırma: frenli motorlar ve ağır kalkışta bilezikli soy; duruşta yükü tutan fren, motorun kendisi kadar önemlidir. Taş-maden ve çimento: pik gövde, yüksek IP, bazen oto-transformatörlü kalkışla büyük güçler. Tarım ve süt sağım: şebekesi zayıf sahalarda gerilim düşümü hesabı seçimin parçasıdır. Sektörlere göre açılım uygulamaya göre motor seçimi kapsamında sürer; güç kademelerinin gövde-akım-fiyat yazıları güç bazında dizinde tek tek durur.
Güç Kalitesinin Sessiz Vergisi
Motor, şebekenin aynasıdır: beslemenin her kusuru sargıda ısıya çevrilir. Fazlar arası birkaç puanlık gerilim dengesizliği, motor içinde ters yönde dönen ikinci bir alan doğurur ve ısınmayı orantısız büyütür; standartlar bu nedenle dengesizlikte güç düşümü gerektirir. Sürücülerin ve doğrultucuların bestelediği harmonikler, işe yaramayan frekanslarda akım dolaştırıp hem verimi hem yalıtım ömrünü yer. Faz kaybı ise en gürültüsüz katildir: motor tek fazda uğuldamaya devam eder ve koruma yoksa dakikalar içinde sargı pişer. Bu üç konunun fiziği ve savunması dengesiz gerilim ile harmonikler sayfalarında; röle katmanının kurulumu koruma röleleri üzerinden derinleştirilebilir. İşletme özeti tek cümledir: motoru korumak, önce şebekeyi ölçmekle başlar.
Özel Ortamlar: Sıcak, Yüksek, Patlayıcı
Etiketteki anma değerleri, 40 derece ortam ve 1000 metre yükseklik varsayımıyla verilir; ikisinden birinin aşıldığı her sahada motor ya büyük seçilir ya güç düşümüyle çalıştırılır — tablolar derating konusundadır. Patlayıcı gaz ya da toz bulunan sahalarda ise sıradan motor yasaktır: bölge sınıfına göre Ex tipli motor seçilir ve bakımı ayrı disipline bağlanır; giriş kapısı ATEX exproof motorlar başvurusudur. Nem, deniz tuzu ve kimyasal buhar da kendi önlemlerini gerektirir: yüksek IP, tropikalize sargı, paslanmaz donanım. Ortam mühendisliğinin altın kuralı şudur: motor kataloğu laboratuvar iklimini anlatır, seçimi yapan mühendis sahanın iklimini anlatmalıdır.
Monofaze mi Trifaze mi?
Üç fazlı şebekesi olan hiçbir işletmede bu soru uzun yaşamaz: aynı güçte trifaze motor daha küçük akım çeker, kondansatörsüz kalkar ve daha ucuzdur. Monofaze motor; şebekenin tek fazlı olduğu ev, atölye ve tarla koşullarının çözümüdür, kıyasın tamamı monofaze elektrik motoru üzerinden ayrıntılarıyla okunabilir. Sınır bölge 2,2-3 kW bandıdır: bu gücün üstünde monofaze çözüm zorlamadır ve üç faz aboneliği neredeyse her zaman daha doğru yatırımdır.
Fiyatı Belirleyen Etkenler
Asenkron motor fiyatları rakamla değil etkenle okunur; çünkü aynı gövdede bile fiyatı kuran değişkenler ayrıdır. Beş etken öne çıkar: güç-gövde büyüklüğü (malzeme kütlesi), verim sınıfı (IE3-IE4 arası aktif malzeme farkı), gövde malzemesi (alüminyum-pik döküm), donanım kalemleri (PTC, ısıtıcı, fren, enkoder) ve marka-servis ağı. Aynı listede "en ucuz trifaze motor" arayışının tuzağı da saklıdır: düşük verim sınıfı, ucuz alımın farkını ilk yılın elektrik faturasında geri alır. Etkenlerin tam dökümü fiyat faktörleri konusundadir.
Standart Haritası: IEC 60034 Ailesi
Üç fazlı asenkron motorun bütün dili tek standart ailesinde toplanır ve bu harita rakip anlatımların neredeyse hiçbirinde yoktur:
| Standart | Konusu |
|---|---|
| IEC 60034-1 | Anma değerleri, çalışma rejimleri (S1-S10), toleranslar |
| IEC 60034-2-1 | Verim ve kayıpların ölçüm yöntemleri |
| IEC 60034-5 | IP koruma dereceleri |
| IEC 60034-6 | Soğutma biçimleri (IC kodları) |
| IEC 60034-7 | Yapı ve montaj biçimleri (IM / B3-B5-B35) |
| IEC 60034-8 | Klemens işaretleme ve dönüş yönü |
| IEC 60034-9 | Gürültü sınırları |
| IEC 60034-14 | Titreşim sınırları |
| IEC 60034-30-1 | Verim sınıfları (IE kodu) |
Etiketteki her kısaltmanın arkasında bu ailenin bir üyesi durur; serinin alt başlıkları da ilgili bölümlerde bu standartlara başvurur.
İşletme Ömrü: Rejim, Test, Bakım
Motor doğru seçildikten sonra ömrü üç disiplinle yazılır. Rejim disiplini: etiketteki S kodu ve ortam sınırları içinde çalıştırmak; sıcaklık ve yükseklik sınır aşımlarında derating uygulamak. Devreye alma disiplini: ilk çalıştırmada yalıtım, dönüş yönü, boşta akım ve titreşim kapılarından geçmek — protokol devreye alma testleri kapsamındadır. Bakım disiplini: günlük duyu turundan yıllık ölçüm rutinine uzanan çizelge — bütünü bakım planı konusunda, ölçümün anahtarı yalıtım direnci ile birlikte değerlendirilmelidir. Bu üç disiplinin ortak dili kayıttır: motor kartı tutan işletme, arızayı tarihçesiyle karşılar.

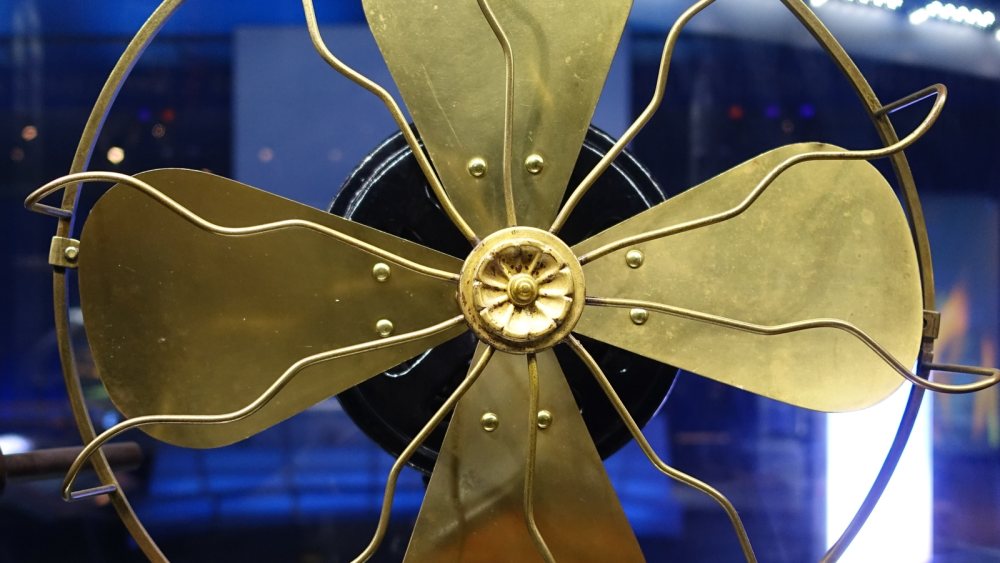

Yüz Otuz Yıllık Çekirdek, Güncel Rekabet
Döner alan ilkesi on dokuzuncu yüzyılın sonunda keşfedildiğinden beri asenkron motorun çekirdeği değişmedi; değişen, çevresindeki mühendislik oldu. Sac kaliteleri inceldi ve kayıplar düştü; alüminyum enjeksiyon rotoru ucuzlattı; yalıtım kimyası sınıf atladı; sürücü elektroniği devri özgürleştirdi; verim mevzuatı IE merdivenini kurdu. Bugün ailenin karşısında iki rakip duruyor: kalıcı mıknatıslı senkron motorlar (PMSM) en yüksek verim bandında, senkron relüktans makineler mıknatıssız orta yolda. İkisi de sürücüsüz çalışamaz; asenkron motorun şebekeye doğrudan bağlanabilen tek aday olması, onu daha uzun yıllar sahanın varsayılanı yapacaktır. Rakip ailelerin konusu PMSM IE5 kapsamında; asenkron ailenin verim tavanını zorlayan modeller IE5 ultra verimli motor üzerinden derinleştirilebilir.
Devreye Alma Günü: İlk Saatin Protokolü
Yeni ya da tamirden dönen motorun ilk saati, ömrünün en öğretici saatidir ve beş kapılı protokolle geçilir. Gözle muayene ve mil elle çevirme; megohmmetreyle yalıtım ölçümü; bağlantı köprülerinin etiketle karşılaştırılması; yüksüz çalıştırmada dönüş yönü, boşta akım ve ses kontrolü; yük altında üç faz akımının etiketle kıyası. Bu beş kapıdan alınan değerler motor kartına ilk kayıt olarak yazılır — sonraki her ölçümün kıyas çizgisi bu kayıttır. Protokolün ayrıntısı ve kabul sınırları devreye alma testleri konusunda; titreşim tarafının standartları titreşim ve balans üzerinden ayrıntılarıyla okunabilir.
3 Fazlı Asenkron Motor Kontrol Listesi
Bütün bu çerçevenin özü yedi maddelik kontrole iner: yükün güç-devir-kalkış kimliği çıkarıldı mı; etiketteki on kalem tek tek işletme ayarına bağlandı mı; bağlantı şekli gerilim değeriyla doğrulandı mı; yol verme yöntemi şebeke ve yüke göre seçildi mi; verim sınıfı mesai süresiyle hesaplandı mı; koruma katmanları motorun belirleyiciliğine göre kuruldu mu; devreye alma ve bakım çizelgesi karta bağlandı mı? Bu yedi maddeyi dolduran işletmede 3 fazlı asenkron motor, adının hakkını verir: sessizce, onyıllarca ve en az masrafla döner.
