Döner manyetik alan, üç fazlı asenkron motorun bütün sırrıdır: statorun içinde hiçbir parça dönmezken, manyetik alanın kendisi döner. Bu yazı, o dönüşün nasıl doğduğunu — 120 derecelik faz farkının geometriyle buluşmasını — sırasıyla, formülleriyle ve saha karşılıklarıyla anlatır. Rakip anlatımların "üç sargıya üç faz verilir, alan döner" diye geçtiği yerde biz durup soracağız: neden döner, hangi hızda döner, genliği neden sabittir ve bu bilgi sahada nerede değer üretir?
Kurulum: Uzayda 120 Derece, Zamanda 120 Derece

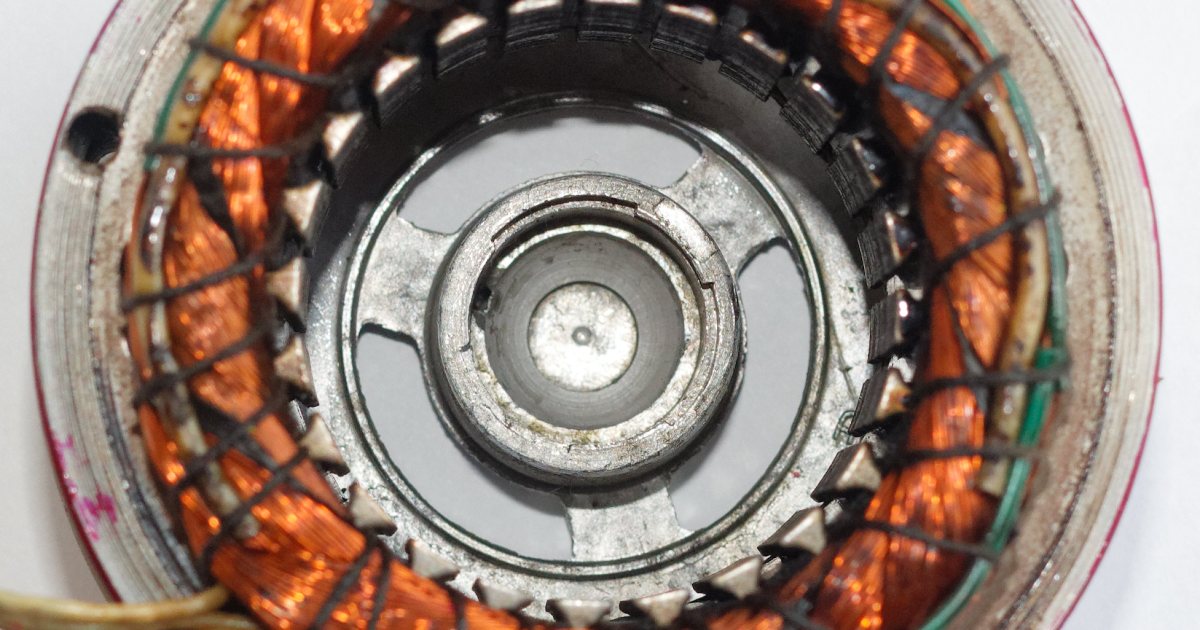

Mekanizmanın iki bileşeni vardır ve ikisi de 120 sayısını taşır. Birincisi uzaysal yerleşim: üç faz sargısı, stator çevresine aralarında 120 derece elektriksel açı olacak biçimde dağıtılır — U fazının ekseni bir yöne, V fazınınki 120 derece ötesine, W fazınınki 240 dereceye bakar. İkincisi zamansal kayma: üç fazlı şebekenin akımları da birbirinden zamanda 120 derece kayıktır; U tepe yaparken V ve W kendi çevrimlerinin başka noktalarındadır. Uzaydaki kaymayla zamandaki kayma üst üste binince, her an başka sargının baskın olduğu, yönü sürekli kayan bir bileşke alan doğar. Alanın dönüşü, sırayla parlayan üç ampulün koşuyor gibi görünmesine benzer: hiçbir ampul yer değiştirmez, desen döner.
Matematik: Bileşke Alanın Sabit Genliği
Her sargı, kendi ekseninde ileri-geri titreşen (alternatif) bir alan üretir: Bu = Bm·cos(ωt), ötekiler 120'şer derece gecikmeli. Üç titreşen alanın vektörel toplamı alınınca sonuç şaşırtıcı derecede temizdir: bileşke alan, genliği 1,5 × Bm olan ve ω açısal hızıyla dönen tek bir vektördür. Üç sarkacın titreşimi, tek bir pervanenin dönüşüne dönüşür. Genliğin sabit çıkması sıradan bir ayrıntı değildir: alan dalgalanmadan döndüğü için motor momenti (ideal beslemede) titremez ve makine sarsıntısız çalışır. Tek fazlı motorun temel zaafı bu tabloda görünür hâle gelir: tek sargının alanı yalnız titreşir, dönemez — o yüzden monofaze motor yardımcı sargı ve kondansatörle "ikinci fazını" kendi üretmek zorundadır; konusu monofaze elektrik motoru kapsamındadır.
Hız: Frekans ve Kutup Sayısının Bölümü
Alanın dönüş hızı iki parametreye kilitlidir: şebeke frekansı ve sargının kurduğu kutup sayısı. İki kutuplu sargıda alan, şebekenin her çevriminde tam tur atar: 50 Hz'te saniyede 50 tur, dakikada 3000. Dört kutuplu sargıda aynı elektriksel çevrim, uzayda yarım tura karşılık gelir ve hız yarıya iner. Genel formül ns = 120 × f / 2p'dir ve sonuçları ezber tablosudur: 3000, 1500, 1000, 750 d/dk. Öncelikli nokta şudur: kutup sayısı bir ayar değil, sargı geometrisinin dokuduğu sabittir — şebekeye bağlı motorun devri bu yüzden seçimle belirlenir. Devri sonradan değiştirmenin iki yolu vardır: sargıyı anahtarlamak (Dahlander tipi çift devirli bağlantılar) ya da frekansın kendisini değiştirmek; ikincisinin dünyası devir ayarlı motor konusundadır, hesap tarafı devir hesaplama üzerinden ayrıntılarıyla okunabilir.
Alan Genliği ve Doyma: V/f Oranının Fiziği
Alanın genliği kendi başına bir tasarım büyüklüğüdür ve gerilim ile frekansın oranına kilitlidir: nüvedeki akı, kabaca V/f ile orantılıdır. Bu oran tasarım değerinde tutulursa sac paketi tasarlandığı akıyla çalışır; oran büyürse nüve doymaya sürüklenir — mıknatıslanma akımı orantısız fırlar, demir ısınır, motor boşta bile homurdanır. Sahada bu fiziğin üç görünümü vardır. Yüksek şebeke gerilimi: anma değerinin belirgin üstündeki gerilim, "daha iyi besleme" değil doyma riskidir. Frekans uyumsuzluğu: 60 Hz için sarılmış motoru 50 Hz'te aynı gerilimle sürmek V/f oranını büyütür ve nüveyi zorlar — ithal makinelerin klasik tuzağıdır. Sürücü ayarı: frekans konvertörü, devri değiştirirken gerilimi de aynı oranda değiştirerek (V/f sabit) alan genliğini korur; taban frekansın üstüne çıkıldığında gerilim tavana dayandığı için akı zayıflar ve moment düşer — sürücü dünyasının "alan zayıflatma bölgesi" dediği bölge, bu konunun formülünün devamıdır.
Kutup Çiftleri ve Alanın Katlanması
İki kutuplu sargıda stator çevresi tek kuzey-güney çifti dokur; alanın bir elektriksel çevrimi, uzayda tam bir mekanik tura denk gelir. Dört kutuplu sargı aynı çevreye iki çift dokur: alan deseni iki kuzey-iki güney olarak örülür ve elektriksel bir çevrim, desenin yalnız yarım tur kaymasına yeter — hız yarılanır. Altı ve sekiz kutup aynı mantıkla devam eder. Bu katlamanın bedeli ve getirisi vardır: kutup sayısı arttıkça motor aynı güçte daha yüksek moment, daha düşük hız verir; sargı başları kısalır ama nüve kullanımı ve güç faktörü karakteri değişir. Uygulama tarafında seçim tablosu nettir: fan-pompa dünyası 2-4 kutupta, konveyör-karıştırıcı dünyası 4-6 kutupta, ağır ve yavaş tahrikler 6-8 kutupta yaşar; devir sınıflarının saha yazılari 3000, 1500, 1000 ve 750 devir yazılarında ayrıntılıdır.
Alanın Rotoru Döndürme Mekanizması
Dönen alan, rotor çubuklarını süpürdükçe onlarda gerilim indükler; kısa devre kafeste akımlar dolaşır ve bu akımlar alanla etkileşip momenti doğurur. İncelik şuradadır: indüklemenin şartı hız farkıdır. Rotor alana tam yetişse süpürme durur, indüklenen akım söner ve moment sıfırlanır — bu nedenle asenkron motor senkron hızın hep biraz altında koşar. Aradaki bağıl hız farkının adı kaymadır ve motorun yük terazisi işlevini üstlenir: yük artınca rotor bir tık yavaşlar, süpürme hızlanır, akım ve moment büyür. Kaymanın tork eğrisiyle dansı — kalkış torku, devrilme noktası, kararlı bölge — kayma ve tork eğrisi ile birlikte değerlendirilmelidir.
Yön: İki Fazı Değiştirince Ne Olur?
Alanın dönüş yönü, fazların sargılara uygulanma sırasından ibarettir: U-V-W sırası bir yöne, U-W-V öteki yöne döndürür. Herhangi iki faz ucunun yer değiştirmesi sırayı terslediği için motor yönü de tersler — sahadaki "iki ucu değiştir" pratiğinin teorik karşılığı budur. Bu basitliğin ciddi bir işletme yüzü vardır: faz sırası, pano tarafında ölçülebilir bir büyüklüktür ve pompa-fan devreye alınırken yön kontrolü protokolün ilk maddesidir; ters yönde dönen pompa basmaz, aksiyel fan emmesi gereken yerden üfler. Bağlantı ve köprü düzeninin bütünü yıldız-üçgen bağlantı konusunda, klemens masasının yapısı motorun yapısı üzerinden derinleştirilebilir.
Alanın Kalitesi: Harmonikler ve Dengesizlik
Ders kitabındaki alan pürüzsüz dönerken, sahadaki alanın kalitesi beslemeye ve sargı işçiliğine bağlıdır. Sargı tarafında dağıtılmış bobinler ve adım kısaltması, alan biçimindeki uzaysal harmonikleri bastırır; ucuz sarımın alanı pürüzlüdür ve bu pürüz kendini ek kayıp ve gürültü olarak öder. Besleme tarafında iki kusur alanı bozar. Gerilim dengesizliği: üç fazın genlikleri eşit değilse bileşke alan tek vektör olmaktan çıkar, ileri dönen ana alanın yanına ters yönde dönen ikinci bir alan ekleniyormuş benzeri bir karakter gösterir — rotor, frenleyen bir hayalet alanla güreşir ve orantısız ısınır. Faz kaybı: en uç dengesizliktir; kalan iki faz yalnız titreşen alan üretebilir, dönen motor dönmeye devam eder ama kalkması gereken motor uğuldayıp kalır. Bu iki kusurun teşhisi motor çalışmıyor akışında, akım tarafındaki izleri amper hesaplama konusundaki üç faz kıyasında görünür.
Gözle Görülen Deney Düzenekleri
Döner alan soyut kalmaya mahkûm değildir; yüz yıldır laboratuvarların açılış deneyidir. Ferraris'in klasik düzeneği bugün de kurulabilir: stator sargısına üç faz verilir, içine mile oturtulmuş bakır ya da alüminyum silindir (hatta içi boş bir teneke kutu) konur — kutu, hiçbir elektriksel bağlantısı olmadığı hâlde dönmeye başlar. Dönen alan kutuda girdap akımları indükler, akımlar alanla etkileşir ve kutu alanın peşine takılır: asenkron ilkenin bütünü, tek deneyde. İkinci gösterim pusula iğnesidir: düşük frekanslı beslemede stator ortasına konan iğne, alanla birlikte döner ve dönüşün yönü faz sırasıyla terslenir. Üçüncüsü yeni nesil yoldur: üç ampulü 120 derece aralıklı yakan basit bir dizi, "dönen desen" yanılsamasını gösterir — sosyal tesislerdeki kayan ışık şeritlerinin fiziğiyle motorun fiziği aynıdır. Bu deneyler eğitim süsü değildir: alanın gerçekten döndüğünü bir kez gören tekniker, faz sırası ve dengesizlik kavramlarını bir daha unutmaz.
Oluk Harmonikleri ve Manyetik Gürültü
Gerçek statorun alanı, pürüzsüz sinüs değildir: sargı oluklara ayrık adımlarla yerleştiği için alan deseninde oluk sayısına bağlı ince dişler oluşur. Bu uzaysal harmoniklerin üç saha yansıması vardır. Ses: alan dişleri sac paketini yüksek frekanslarda titretir ve motorun karakteristik manyetik ıslığını üretir; oluk sayısı seçimi ve rotor çubuklarının eğimi bu ıslığı bastırmanın klasik silahlarıdır. Asalak momentler: belirli hız bölgelerinde harmonik alanlar rotorla ters oyunlar oynayıp kalkış eğrisinde çukurlar oluşturabilir — tasarımcının oluk kombinasyonu tablolarıyla kaçındığı tuzak budur. Ek kayıplar: yüksek frekanslı harmonik akılar, nüve yüzeyinde küçük ama sürekli bir kayıp kalemi yazar. Rotor eğiminin bu senfonideki rolü sincap kafes konusunda, kayıp kalemlerinin bütünü serinin verim bölümünde işlenir.
Tarih Sahnesi: Ferraris, Tesla ve Dönen Alanın Keşfi

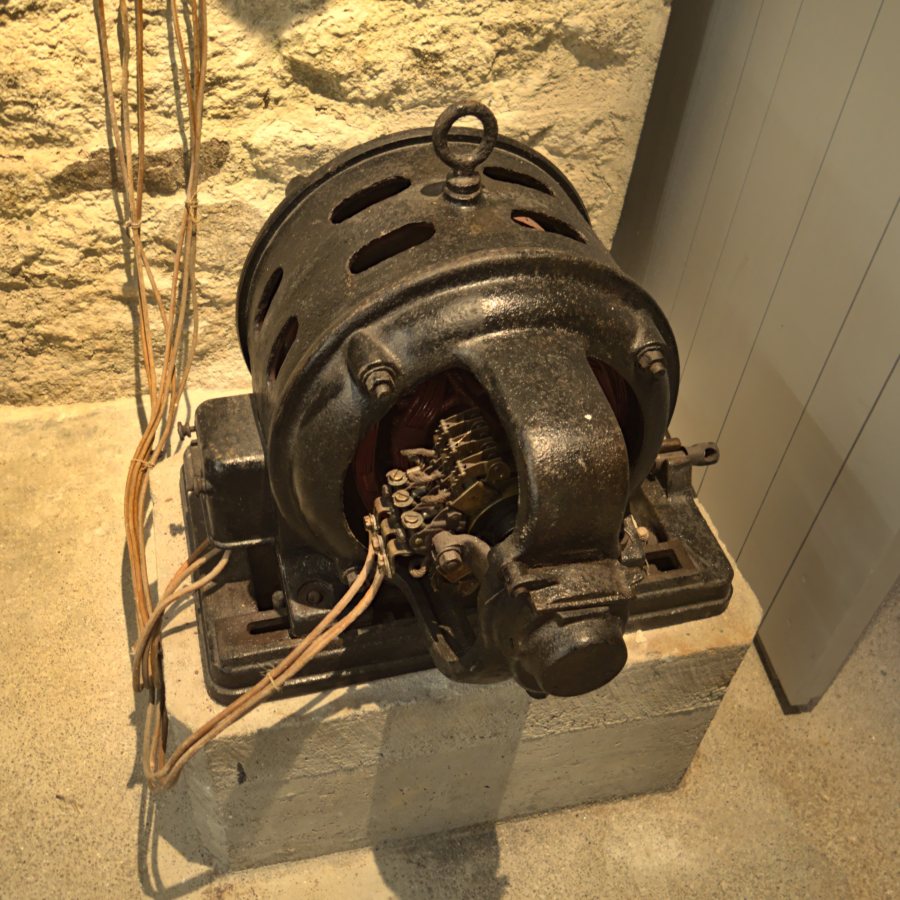

Döner alan, 1880'lerin sonunda iki ayrı zihinde neredeyse eş zamanlı doğdu: Galileo Ferraris İtalya'da ilkeyi laboratuvar düzeneğiyle gösterdi, Nikola Tesla aynı ilkeyi çok fazlı sistem ve motor patentleriyle sanayiye taşıdı. Keşfin devrim yanı şuydu: o güne dek elektrik makineleri, akımı dönen parçaya fırça-kolektör düzeneğiyle taşımak zorundaydı; dönen alan, "dönen parçaya kablo taşımadan dönme üretme" fikrini getirdi. Rotoru şebekeye bağlamadan döndüren bu ilke, fırçasız-dertsiz sanayi motorunun kapısını açtı ve üç fazlı şebekenin dünya standardı olmasının da baş mimarlarından biri oldu. O ilk motorların torunları bugün her fabrikada dönüyor; ailenin bugünkü panoraması bu serinin yazı sayfalarında toplanır.
Mıknatıslanma Akımı: Alanın Bedeli
Döner alan bedavaya kurulmaz: onu ayakta tutan, sargılardan geçen mıknatıslanma akımıdır ve motor boşta bile bu akımı çekmeye devam eder. Mıknatıslanma akımı yaklaşık doksan derece geri fazlıdır — iş yapmaz, alan kurar — ve motorun güç faktörünü aşağı çeken ana kalemdir. Boştaki motorun anma akımının üçte birini, küçük motorlarda yarısına yakınını çekmesi bundandır; yük arttıkça aktif bileşen büyür ve cosφ düzelir. Bu fiziğin üç işletme yansıması vardır. Kısmi yükte kötüleşen güç faktörü: alan bedeli sabitken iş küçülür — aşırı boyutlandırılmış motorun cezasıdır. Kompanzasyon hesabı: motor başına kondansatör, tam yüke değil mıknatıslanma akımına göre boyutlandırılır. Hava aralığı ilişkisi: aralık büyüdükçe aynı alan için daha çok mıknatıslanma akımı gerekir — aşınan yatakların ve özensiz tamirin güç faktörünü sessizce bozması bu zincirin sonucudur; aralığın yapısal önemi yapı konusunda anlatılır.
Döner Alan Karşılaştırması: Asenkron, Senkron, Sürücülü
Aynı döner alan, farklı rotorlarla farklı makineler doğurur ve fark, rotorun alana verdiği cevaptadır. Asenkron cevap: kafesli rotor alanı hız farkıyla izler; kayma, motorun yük dili olur. Senkron cevap: mıknatıslı ya da uyarılmış rotor alana kilitlenir ve tam senkron hızda döner — kayma sıfırdır, ama şebekeye doğrudan kalkamaz; yeni nesil temsilcisi PMSM sürücüyle yaşar. Sürücülü asenkron: frekans konvertörü alan hızını sürekli değişken yapar ve kafesli rotor, her frekansta aynı kayma oyununu oynar — asenkron ailenin devir kontrolüne uzanması böyle olur. Karşılaştırmanın seçim özü şudur: alan hep aynı fizikle döner; hangi rotorun peşine takılacağı, uygulamanın verim-maliyet-kontrol terazisinde belirlenir ve terazi uygulamaya göre motor seçimi üzerinden ayrıntılarıyla okunabilir.
Sık Karışan Üç Kavram: Alan, Akı, Akım
Bu kayıtta üç kavram sık el değiştirir ve karışmaları saha hatası üretir. Alan (B), uzaydaki manyetik etkinin yön ve şiddet haritasıdır; dönen odur. Akı (Φ), alanın bir kesitten geçen toplamıdır; nüve tasarımının ve V/f oranının konusu odur. Akım (I), alanı kuran ve alandan moment devşiren elektriksel araçtır; pens ampermetrenin gördüğü odur. Zincir hep aynı yönde işler: gerilim akımı, akım alanı, alan indüklemeyi, indükleme momenti doğurur. Arıza okuma da bu zincirle yapılır: dengesiz akım gören el, alanın da dengesiz döndüğünü; yükselen boşta akım gören el, akı devresinde (hava aralığı, nüve, gerilim) bir sorunu düşünmelidir. Kavram hijyeni pratik iştir: doğru kelimeyle düşünen tekniker, doğru cihazla ölçer.
Faz Sırasını Ölçmek: Panodaki Döner Alan
Döner alan yalnız motorun içinde değil, panonun kendisinde de vardır ve ölçülebilir. Faz sırası ölçer, üç faza bağlanan basit bir cihazla şebekenin U-V-W sırasının saat yönünde mi ters mi döndüğünü gösterir; kimi modeller küçük bir döner disk, kimileri ok işaretiyle konuşur. Kullanımın belirleyici sahneleri bellidir: yeni pano devreye alınırken, motor değişiminde, jeneratör-şebeke geçişlerinde ve seyyar makinelerin priz değiştirdiği her yerde. Çünkü aynı motor, iki ayrı prizde iki ayrı yöne dönebilir — prizlerin faz sırası farklıysa. Kalıcı çözüm de panodan gelir: faz sırası röleleri, sırayı sürekli izler ve ters sırada kontaktörü hiç çektirmez; pompa istasyonları ve kompresörler gibi yönü pazarlıksız makinelerde bu röle, deneme-yanılmayı protokolden siler. Motor tarafındaki yön düzeltmesinin bağlantı pratiği bağlantı konusunda durur.
Sahada Döner Alan Bilgisi: Beş Kullanım
Bu teori beş pratik kapıyı açar. Faz sırası kontrolü: devreye almada yön sürprizini önler. Dengesizlik teşhisi: üç faz akımındaki fark, hayalet ters alanın habercisidir ve derhal gerilim ölçümü gerektirir. Devir seçimi: kutup-frekans ilişkisini bilen mühendis, makineye devri motorun içinden değil sargı seçiminden verir. Monofaze anlayışı: kondansatörün neden hayati olduğu, dönen-titreşen alan farkını bilene açıktır. Sürücü mantığı: frekans konvertörünün yaptığı şey, alanın dönüş hızını elektronikle yeniden yazmaktır — V/f oranını koruyarak alan genliğini sabit tutması da bu konunun formülünün doğrudan sonucudur. Teori burada bitmez: alanın döndürdüğü rotorun kendi mühendisliği sincap kafes ile birlikte değerlendirilmelidir.
