Stator sac paketi, asenkron motorun en az konuşulan ama verim sınıfını fiilen belirleyen parçasıdır: demir kayıplarının doğduğu, alanın yaşadığı, sargının evi olan nüve. Rakip anlatımlar "ince saclardan paketlenir" cümlesiyle geçer; bu yazı derine iner: neden lamine edilir, silisyum ne işe yarar, sac kalınlığı verimle nasıl pazarlık eder, paket nasıl üretilir ve tamir fırını bu paketi nasıl sakat bırakır? Nüveyi anlayan göz, IE sınıfları arasındaki fiyat farkının nereye ödendiğini de görür.
Laminasyonun Gerekçesi: Girdap Akımları
Değişen manyetik alan, içinden geçtiği her iletkende gerilim indükler — bakır çubukta bu istenen olaydır, nüve çeliğinde istenmeyen. Masif çelik nüvede indüklenen gerilimler, metal kütlesi içinde serbestçe dolaşan girdap (Foucault) akımları sürer: nüve, kendi içinde kısa devre olmuş dev bir sekonder benzeri bir karakter gösterir ve alanın enerjisini ısıya çevirir. Çare, akımın yolunu kesmektir: nüve, birbirinden yalıtılmış ince dilimlere bölünür. Her sac, alan yönüne paralel ama girdap akımının dönmek istediği düzleme dik durur; akım halkaları sac kalınlığına hapsolur ve kayıp, kalınlığın karesiyle küçülür. Yarım milimetrelik dilimleme, kaybı masif bloğa göre yüzlerce kat düşürür — motorun içindeki en ucuz verim mucizesi budur. Girdap fiziğinin rotor tarafındaki güncel kullanımı döner alan konusundaki teneke kutu deneyinde sahnededir.
Silisli Çelik: Nüvenin Kimyası
Elektrik makinelerinin nüvesi sıradan sac değil, elektrik çeliğidir: demire yüzde 2-3,5 silisyum katılmış, tane yapısı manyetik görev için terbiye edilmiş özel bir alaşım. Silisyumun üç armağanı vardır: çeliğin özdirencini yükselterek girdap akımlarını ayrıca frenler, histerezis kaybını düşürür ve manyetik yaşlanmayı (yılların içinde kayıpların kendiliğinden artmasını) bastırır. Bedeli de vardır: silisyum arttıkça çelik kırılganlaşır ve preslenmesi zorlaşır — yüzde 3,5 civarı, motor sacının pratik tavanıdır. Saclar iki ana ailede gelir: yönlendirilmemiş taneli (non-oriented) motor dünyasının standardıdır, çünkü döner alan her yönü ziyaret eder; yönlendirilmiş taneli (grain-oriented) çelik ise alanın tek doğrultuda gidip geldiği transformatörlerin lüksüdür. Sac yüzeyindeki mikron incelikli yalıtım kaplaması, paketin dilimlerini elektriksel olarak ayıran görünmez zardır ve ısıl işlemlere dayanacak biçimde seçilir.
Kalınlık Pazarlığı: 0,65'ten 0,35'e
Sac kalınlığı, verimle maliyetin pazarlık masasıdır. Standart verimli motorların klasiği 0,65 ve 0,5 milimetreydi; IE3-IE4 çağı, 0,5'ten 0,35 milimetreye inen kataloglar getirdi. İncelen sacın getirisi doğrudan girdap kaybına yazılır: aynı nüvede kalınlığı 0,5'ten 0,35'e indirmek, girdap bileşenini kabaca yarıya düşürür. Götürüsü üretim masasındadır: aynı paket boyu için neredeyse bir buçuk kat fazla sac dilimi preslenir, istiflenir, yalıtım kaplaması ve kesim kalitesi daha belirleyici hâle gelir. Yüksek frekans dünyası pazarlığı uca taşır: sürücüyle yüksek temel frekansta dönen hızlı motorlarda ve harmonik zengini beslemelerde 0,2 milimetre sınıfı saclar sahneye çıkar. Katalogdaki "IE4" harfinin arkasında, çoğu kez görünmeyen bu incelik yatar; verim ekonomisinin işletme dili IE3-IE4 farkı konusunda konuşulur.
Kayıp Eğrileri: Kataloğun W/kg Dili
Elektrik çeliği, kendi katalog diliyle satılır ve bu dili bilmek motor kataloğunu tercüme etmeyi kolaylaştırır. Sac üreticileri malzemeyi tipik olarak "M400-50A" gibi kodlarla anar: ilk sayı, 1,5 tesla ve 50 hertzde kilogram başına kaybın on katını (4,0 W/kg), ikinci sayı sac kalınlığını (0,50 mm) verir. Kalite merdiveni geniştir: ekonomik motorların 5-6 W/kg sınıfından, premium verimlilerin 2,3-3 W/kg sınıfına iner. Basit bir çarpma, bu rakamları hisse çevirir: nüvesi 30 kilogram olan bir motorda 5,5 W/kg yerine 3 W/kg sınıfı çelik, yalnız demir kaleminde ~75 watt kurtarır — kesintisiz çalışan motorda yılda dikkate değer enerji ve bir verim basamağının önemli parçası. Aynı dil, frekans duyarlılığını da taşır: sürücüyle yüksek frekansta koşan motorlarda W/kg değerleri hızla büyür ve sac sınıfı seçimi, sürücü projelerinin görünmez kalemi olur. Verimin fatura tarafı serinin verim yazılarında sürer.
Histerezis: Kaybın Öteki Yarısı
Demir kaybı tek kalem değildir; girdap akımlarının yanında histerezis kaybı yaşar. Nüve, alanın her çevriminde mıknatıslanıp ters yönde yeniden mıknatıslanır; malzemenin manyetik alan hafızası (histerezis halkası), her çevrimde halkanın alanı kadar enerjiyi ısıya çevirir. Bu kayıp frekansla doğru, alan genliğinin kabaca karesiyle orantılıdır ve malzeme kalitesine gömülüdür: tane yapısı düzgün, iç gerilmesi alınmış çelik, dar halka çizer. Üretim süreçleri bu hassasiyeti bozabilir: kesme kenarlarındaki plastik deformasyon, sacın kenar şeridini manyetik olarak hırpalar — lazer ya da kalıp kesim kalitesinin, bitmiş motorun kaybında ölçülebilir payı vardır; titiz üreticilerin kesim sonrası tavlama uygulaması bu yüzdendir. Sahadaki karşılığı basittir: demir kaybı, gerilime ve frekansa bağlı, yükten bağımsız sabit bir kalemdir — eşdeğer devrenin boşta deneyinde tek başına sahneye çıkar ve ölçülür.
Rotor Paketiyle Farkları: İki Nüve, İki Rejim
Stator ve rotor nüveleri aynı çelikten doğar ama farklı manyetik hayatlar yaşar ve bu fark tasarım kararlarına yansır. Stator nüvesi, alan değişimini hep şebeke frekansında görür: kayıp bütçesinin ana kalemi buradadır, sac kalitesi ve kalınlığı en çok statora yatırılır. Rotor nüvesi ise dönerken alanı yalnız kayma frekansında (birkaç hertz) görür: temel frekans kaybı küçüktür ve rotor sacı, seçimde bir kademe ekonomik kalabilir. Ancak rotorun kendine özgü derdi yüzeydedir: hava aralığındaki oluk harmonikleri ve sürücü taşıyıcı frekansı, rotor yüzeyinde yüksek frekanslı sığ akılar dolaştırır — yüzey kayıpları denen bu kalem, kapalı oluk köprülerinde ve diş uçlarında ısınır. Kalkışta tablo tersine döner: s=1 anında rotor nüvesi de şebeke frekansını görür ve kalkış uzadıkça rotor demiri, kafesle birlikte ısınır. İki nüvenin ortak üretim hikâyesi — iç içe preslenen dilimler — sincap kafes konusunda rotor gözüyle anlatılır.
Manyetostriksiyon: Nüvenin Sesi
Trafo odalarından tanıdık o derin uğultunun kaynağı, nüve çeliğinin az bilinen bir huyudur: manyetostriksiyon — mıknatıslanan çeliğin mikron altı ölçekte boy değiştirmesi. Alan her çevrimde iki kez tepe yaptığı için nüve, şebeke frekansının iki katında (50 hertzde 100 hertz) titreşir ve bu titreşim, paket üzerinden gövdeye, gövdeden havaya ses olarak yayılır. Motorda bu sese oluk harmoniklerinin yüksek frekanslı ıslığı eklenir ve toplam, motorun manyetik ses imzasını oluşturur. Tasarımın sessizlik silahları tanıdıktır: iç gerilmesi giderilmiş kaliteli çelik, sıkı ve dengeli paketleme, akı yoğunluğunu doyma dizinden uzak tutan bütçe. Sahadaki teşhis değeri de vardır: yıllar içinde belirginleşen uğultu, gevşeyen paketin ya da doymaya sürüklenen (aşırı gerilim gören) nüvenin şikâyetidir — enerji kesildiği anda susan ses manyetik, dönerken sürene mekanik aranır; ayrım pratiği asenkron motorun yapısı konusunun akustik bölümünde durur.
Paketin Üretimi: Presten Gövdeye
Nüve üretimi, hassas bir istifleme sanatıdır. Kalıp presleri, rulo sacdan stator ve rotor laminasyonlarını iç içe çıkarır — birinin oluğu ötekinin dişinden doğar, fire azalır. Dilimler tek tek istiflenir ve paket; kaynak dikişleri, perçin-cıvata ya da yapıştırma ile bütünlenir. Her yöntemin mühendis pazarlığı vardır: sırt kaynağı hızlıdır ama dikiş hattı, sacları kısa devre eden ince bir köprüdür ve dikiş sayısı-derinliği kayıpla pazarlık edilir; yapıştırılmış paketler elektriksel olarak en temizi ve en sessizidir, maliyetle öder. Paket gövdeye sıkı geçmeyle oturur: gevşek paket titrer ve uğuldar, aşırı sıkı geçme ise sacları gerip manyetik karakterini bozar. Son işlem çoğu kez ısıl gerilim gidermedir. Bu zincirin kalitesi, bitmiş motorun boşta akımından duyulur: iyi paketlenmiş nüve sessiz ve az akımlıdır — üretim hattının bütünü asenkron motorun yapısı konusunda panoramiktir.
Oluk Geometrisi: Sargının Evi, Alanın Kapısı

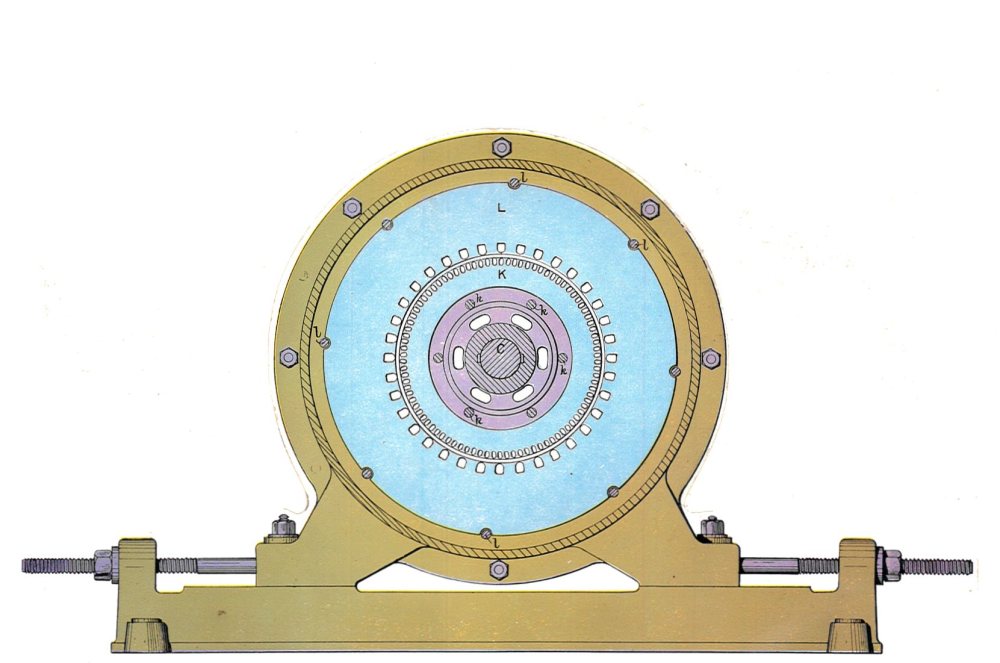

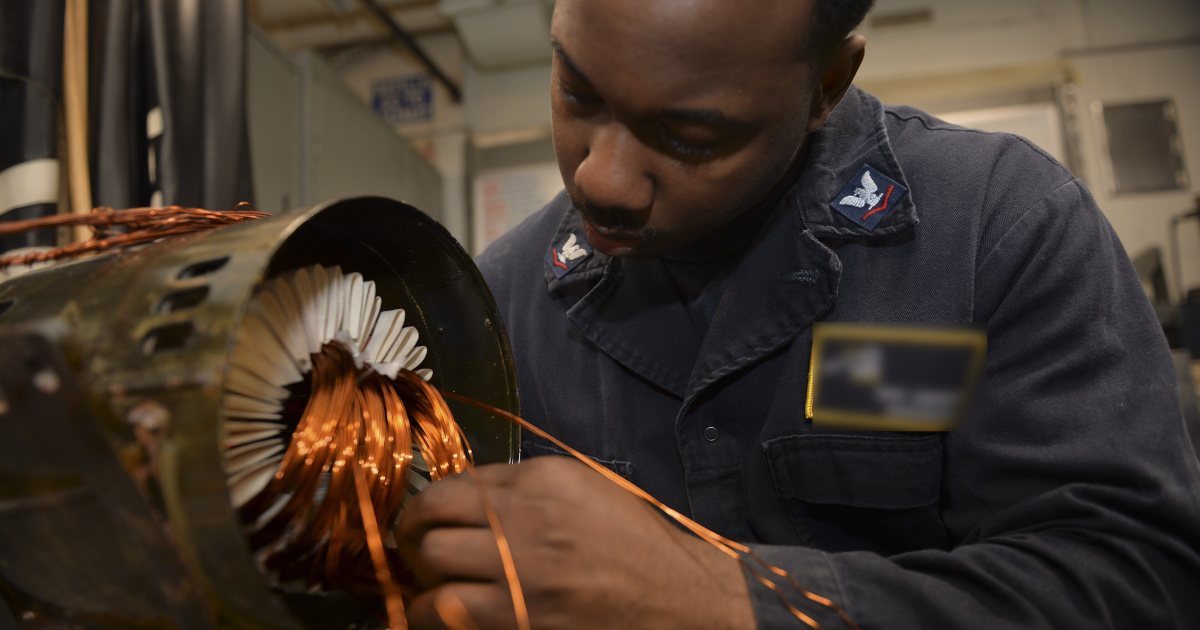

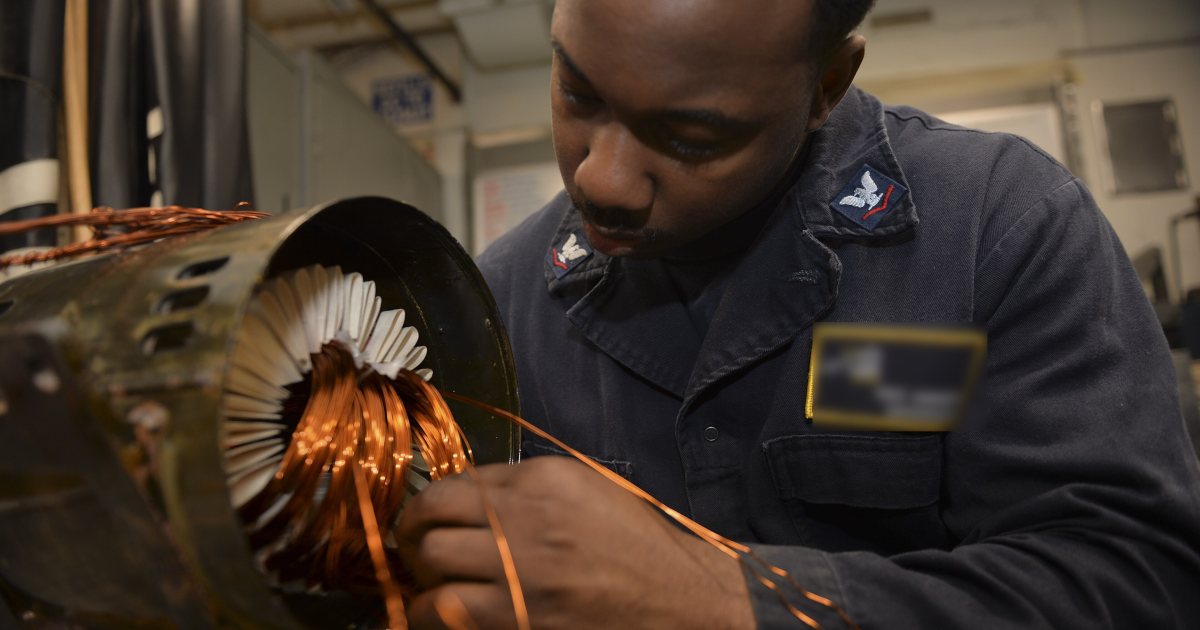

Paketin iç çevresine açılan oluklar, iki dünyanın kesişimidir: sargının mekanik evi ve alanın manyetik kapısı. Oluk sayısı, sargı şemasının temelidir ve stator-rotor oluk kombinasyonu, gürültü-asalak moment tablolarıyla seçilir. Oluk biçimi ödünleşme taşır: geniş oluk bakıra yer açar (bakır kaybı düşer) ama diş daralır ve nüve doymaya yaklaşır (demir kaybı ve mıknatıslanma akımı artar); dar oluk tersini yapar. Yarı kapalı oluk ağzı, hava aralığındaki alan pürüzünü küçültür ama sargı yerleştirmeyi zorlaştırır — el sarımı atölyelerin sevdiği geniş ağızlar, seri üretimin verim hedefleriyle çelişir. Diş üstleri, doymanın ilk yaşandığı bölgedir ve tasarımın akı yoğunluğu bütçesi (dişte ~1,7-1,9 tesla, boyunduruk denen sırt bölgesinde ~1,4-1,6 tesla) bu geometriyle tutturulur. Sargının bu eve nasıl yerleştiği bobinaj konusunda, oluk harmoniklerinin ses tarafı döner alan üzerinden ayrıntılarıyla okunabilir.
Termal Görev: Nüve Bir Radyatördür
Sac paketinin manyetik görevi kadar önemli bir ikinci görevi vardır: sargının ısısını gövdeye taşımak. Oluk içindeki bakırın ürettiği ısı, önce oluk yalıtımını, sonra diş ve boyunduruk çeliğini aşarak gövde kanatlarına yürür; bu zincirdeki her hava boşluğu bir termik dirençtir. Emprenye verniğinin az bilinen görevi buradadır: sargı-nüve arasındaki mikro boşlukları doldurarak ısı köprüsünü kurar — iyi emprenye edilmiş sargı, aynı yükte gözle görülür serin çalışır. Paket-gövde geçmesi de zincirin halkasıdır: temas yüzeyi bozuk (korozyonlu, çapaklı) geçme, motoru içeriden yalıtır. Tamirde bu zincir kolay zedelenir: fırın sonrası temizlikte kazınan oluk yüzeyleri, vernik köprüsünü incelten ekonomik emprenye ve gövdeye gevşek dönen paket — üçü de "tamirden geldi, daha sıcak çalışıyor" şikâyetinin fizik altyapısıdır. Sıcaklığın ömür faturası basit kuralla okunur: yalıtım sınıfının üstündeki her 10 derece, sargı ömrünü yarıya indirir; ölçüm ve izleme rutini bakım planı konusuna bağlanır.
Nüve Testi: Paketin Sağlık Raporu
Sargısı sökülmüş paket, sarımdan önce sınavdan geçirilmelidir; sınavın adı nüve (core loss) testidir. Düzenek basittir: paketin boyunduruğuna geçici bir uyartım sargısı sarılır, anma akısına yakın bir akı basılır ve iki şey ölçülür: çekilen güç (kilogram başına kayıp, sağlam çelik değerleriyle kıyaslanır) ve yüzey sıcaklık haritası. Termal kamera, testte konuşan asıl cihazdır: sacları kısa devre olmuş bölgeler, çevrelerinden belirgin sıcak adacıklar olarak parlar — sürtme izleri, fırın hasarı ve kesim çapakları böyle yakalanır. Küçük sıcak noktalar bakım isteyebilir (bölgesel yalıtım onarımı, kimyasal ayırma); yaygın ısınma ise paketin emekliliğidir — üzerine atılacak yeni sargı, doğuştan sıcak bir evde yaşayacaktır. Test raporunun sarım öncesi kayda geçmesi, atölye kalitesinin yazılı kanıtıdır; kabul-teslim disiplini tamir sürecinin test kapılarıyla doğrulanır.
Aşırı Akı Koşulları: Nüveyi Zorlayan Üç Senaryo
Tasarım bütçesinin üstünde akıya zorlanan nüve, sessizce cezalandırır ve üç senaryo sahada sık yaşanır. Yüksek şebeke gerilimi: trafo kademesinin gece saatlerinde yükselttiği gerilim, bütün motor parkının demir kaybını birlikte büyütür; boşta çalışan motorlarda gece ısınması bu izin klasiğidir. Düşük frekans-sabit gerilim: jeneratör geçişlerinde frekans sarkarken gerilimin tutulması, V/f oranını büyütür ve nüveyi doyurur — geçiş anlarındaki homurtu bu doymanın sesidir. Sürücüde yanlış V/f eğrisi: motor etiketi 400/690 iken sürücünün 400 V-50 Hz eğrisine üçgen yerine yıldız bilgisiyle tanıtılan motor, ya eksik ya fazla akıyla koşar; devreye almada etiket-parametre uyumu bu yüzden protokol maddesidir. Üç senaryonun ortak dili boşta akımdır: şüphede, motor kaplinden ayrılıp boşta akım ölçülür ve kart değeriyle kıyaslanır — nüvenin durum raporu bu tek sayıya sığar; ölçüm zinciri amper hesaplama yöntemiyle tamamlanır.
Nüve Bilgisinin Sahadaki Beş Karşılığı
Bu konunun bilgisi beş kararın içinde yaşar. Tamirci seçerken: kontrollü fırın ve nüve testi soran işletme, görünmez verim kaybını kapıda çevirir. Verim yatırımı tartarken: IE basamakları arasındaki farkın önemli bölümünün sac kalitesine ödendiğini bilen alıcı, "aynı motor, harf farkı" yanılgısına düşmez. Sürücü projesinde: yüksek frekansta demir kaybının büyüdüğünü bilen mühendis, hızlı uygulamalarda sac sınıfını sorar. Arıza okurken: yıllar içinde artan boşta akım ve uğultuyu nüve şüphesine bağlayan bakımcı, teşhisi doğru rafa koyar. Enerji etüdünde: eski parkın motorlarında yaşlanmış-hasarlanmış nüvelerin gizli kaybını hesaba katan denetçi, değişim önceliğini doğru sıralar. Nüve, motorun sessiz ortağıdır: iyi günde görünmez, ihmal edildiğinde faturada görünür. Serinin yapı zinciri buradan asenkron motorun yapısı, kayıp zinciri verim yazılarına bağlanır.
Alıcı Gözüyle Nüve: Katalogdan Ne Okunur?
Motor kataloğu sac markası yazmaz; ama nüve kalitesi, dolaylı değerlerde kendini ihbar eder ve karşılaştırmalı alımda bu değerler okunmalıdır. Boşta akım: aynı güç-devir sınıfında belirgin düşük boşta akım, cömert nüve kesiti ve kaliteli çelik işaretidir. Verim eğrisinin kısmi yük ucu: yüzde 50 yükte verimini koruyan motor, sabit (demir) kayıplarını küçük tutmuş demektir — ucuz nüvenin motoru tam yükte parlar, yarım yükte söner. Ses değeri: katalogdaki dB değerinin düşüklüğü, çoğu kez sıkı paket ve terbiyeli akı bütçesinin yan ürünüdür. Kütle: aynı gövde kodunda ağır motor, genellikle daha çok aktif malzeme (bakır+çelik) taşır; şüpheli hafiflik, bir yerden kısıldığının işaretidir. Bu dört kalemli okuma, "iki motor aynı, biri neden pahalı" sorusunun mühendisçe cevabıdır; fiyat etkenlerinin bütünü fiyat faktörleri konusunda, seçim terazisi trifaze motor ile birlikte değerlendirilmelidir.
Tamir Fırını: Nüvenin En Büyük Düşmanı
Sac paketinin sahadaki baş belası, motorun kendisi değil tamir sürecidir. Yanmış sargıyı sökmek için atölyeler statoru fırında ısıtır; sıcaklık kontrolsüz kaçarsa iki hasar birden doğar: sac yüzeyindeki yalıtım kaplaması bozulur (dilimler birbirine elektriksel köprü kurar, girdap kayıpları kalıcı büyür) ve çelik, tavlama sınırını aşan sıcaklıkta manyetik karakterini kaybeder. Sonuç sinsidir: motor tamirden "çalışır" döner ama boşta akımı ve demir kaybı yükselmiştir; verim bir-iki puan aşağıda, sıcaklık bir sınıf yukarıda ömür sürer. Titiz atölye üç önlemle tanınır: sıcaklık kayıtlı kontrollü fırın, söküm sonrası nüve testi (core loss test — paket üzerine geçici sargıyla akı basılıp kayıp ve sıcak nokta taraması yapılır) ve şüpheli paketin sarımdan önce reddi. Tamir kararının bu görünmez kalitesi, bobinaj ve tamir yazılarındaki atölye seçim sorularının teknik gerekçesidir.
