Elektrik motoru devir hesaplama, motorun dakikadaki dönüş sayısını frekans ve kutup sayısından çıkarma işidir; makinenin hızını, kasnak oranını ve sürücü ayarını belirleyen bütün kararlar bu hesaptan geçer. Formül tek denklemdir — senkron devir n = 120 × f / 2p — ama sahada üç katman daha vardır: kayma, aktarma oranı ve frekans kontrolü. Bu ana yazı dört katmanı da örnekler ve tablolarla anlatır, takometreyle doğrulama yöntemini ekler.
Senkron Devir: Frekans ve Kutup
Asenkron motorun döner alan hızı yalnız iki şeye bağlıdır: şebeke frekansı ve kutup sayısı. Formül ns = (120 × f) / 2p biçiminde yazılır; 50 Hz şebekede sonuçlar ezbere değerlerdir:
| Kutup (2p) | Senkron devir (d/dk) | Etikette tipik değer |
|---|---|---|
| 2 | 3000 | 2900-2950 |
| 4 | 1500 | 1400-1470 |
| 6 | 1000 | 940-980 |
| 8 | 750 | 710-730 |
Kutup sayısı motorun sarımında sabittir; şebekeye bağlı motorun devri bu yüzden pratikte seçimle belirlenir, ayarla değil. Hangi işe hangi devir sınıfının yakıştığı elektrik motoru çeşitleri dizinindeki devir sayfalarında tek tek anlatılır.
Kayma: Etiketin Küsuratlı Sayısı
Asenkron motor, adı gereği döner alandan biraz geride koşar; bu geriliğe kayma denir. Etiketteki 1440 d/dk, 1500'lük senkron hızın yüzde dörtlük kaymayla düşmüş hâlidir: n = ns × (1 − s). Kayma yükle büyür: boştaki motor senkron hıza yaklaşır, tam yükte etiket değerine iner. Bu davranış teşhiste kullanılır — takometrenin etiketin belirgin altını göstermesi aşırı yük işaretidir. Kaymanın fiziği ve rotorun çalışma ilkesi elektrik motoru nedir içinde açıklanır; kaymasız dönen kalıcı mıknatıslı aile ise PMSM IE5 motor üzerinden derinleştirilebilir.
Kasnak ve Redüktör: Devri Orana Bölmek

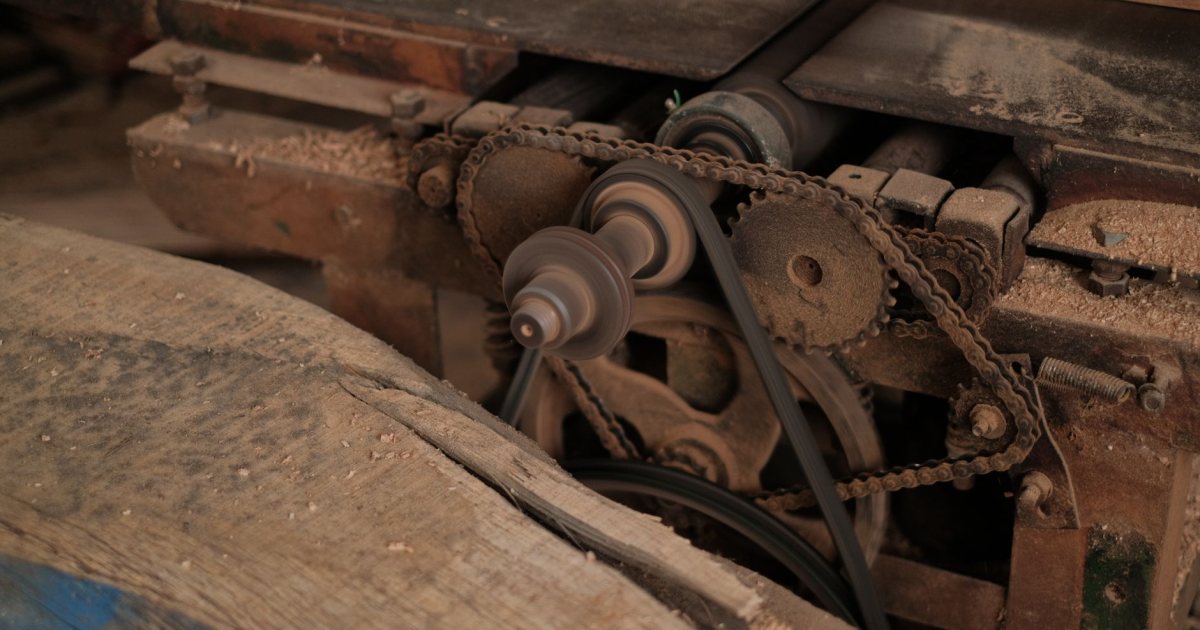

Makinenin ihtiyacı çoğu kez motor devrinden farklıdır; aradaki köprü aktarma oranıdır. Kayış-kasnakta oran çap oranıdır: nmakine = nmotor × (Dmotor / Dmakine). 1440 devirli motora 100 mm kasnak, makineye 200 mm kasnak takılırsa makine 720 devirde döner. Redüktörde oran kutuda yazar: i=20 etiketli redüktöre bağlı 1440 devirli motor, çıkışta 72 devir verir. Ters yönde de çalışır: makineye 300 devir gerekiyorsa ve motor 1440'sa, oran 4,8 seçilir. Redüktör tiplerinin seçimi redüktörlü elektrik motoru üzerinden ayrıntılarıyla okunabilir.
Sürücüyle Devir: Frekansı Ayarlamak
Frekans konvertörü, formüldeki f'yi ayarlanabilir yapar ve devir hesabı orantıya döner: 4 kutuplu motor 25 Hz'te kabaca 720, 60 Hz'te 1730 civarı devir döner. İki sınır akılda tutulur: nominal frekansın altında motorun kendi fanı yavaşladığı için sürekli düşük devirde ısınma izlenir; nominalin üstünde moment düşer ve mekanik sınırlar (rulman, balans) devreye girer. Sürücülü sistemde "devri hesaplamak", çoğu kez ihtiyaç devrinden gerekli frekansı çıkarmaktır: hedef 900 devirse 4 kutuplu motor için frekans kabaca 31 Hz'tir. Sürücü seçiminin bütünü devir ayarlı elektrik motoru ile birlikte değerlendirilmelidir.
60 Hz Dünyası ve İthal Makineler
Formüldeki frekans her şebekede 50 Hz değildir; Amerika kıtası ve kimi Asya ülkeleri 60 Hz kullanır. Aynı 4 kutuplu motor 60 Hz'te 1800 senkron devirle döner ve etiketi 1750 civarını gösterir. Bu fark, ithal makinelerde iki pratik soruna dönüşür. Birincisi hız: 60 Hz için tasarlanmış makine 50 Hz şebekede altıda bir yavaş döner; fan eksik hava basar, pompa eksik debi verir. İkincisi mıknatıslanma: 60 Hz motoru 50 Hz'te aynı gerilimle sürmek manyetik devreyi doyurabilir; etiketlerde bu nedenle çift değer (380-420 V 50 Hz / 440-480 V 60 Hz) yazılır. İthal makinenin motorunu değerlendirirken önce etiketteki frekans değeri okunur; gerekiyorsa sürücüyle 60 Hz üretilerek makine tasarım hızına döndürülür.
Devir ve Moment: Hızın Bedeli
Devir hesabı, moment hesabıyla kardeştir; ikisini bağlayan formül M = 9550 × P / n (Nm, kW, d/dk) sahada en çok işe yarayan ikinci denklemdir. Aynı 7,5 kW güç, 2900 devirli motorda 25 Nm civarında, 1440 devirli motorda 50 Nm dolayında, 720 devirli motorda 100 Nm mertebesinde moment demektir. Bu ters orantı seçim mantığının temelidir: hız isteyen fan yüksek devirli, kuvvet isteyen konveyör düşük devirli ya da redüktörlü motor alır. Aktarma da aynı kurala uyar: kasnakla devri yarıya indirmek, momenti kayıplar hariç ikiye katlamaktır. Devir hesaplayan el, momenti de yanına not ederse makine seçimi iki yönden sağlanmış olur; uygulama bazlı seçim çerçevesi uygulamaya göre motor seçimi üzerinden derinleştirilebilir.
Çift Devirli Motorlar: Sarımla Hız Değiştirmek
Sürücünün pahalı, tek hızın yetersiz kaldığı yerlerde eski ve sağlam bir çözüm yaşar: kutup değiştiren çift devirli motorlar. Dahlander sarımlı motor tek sargıyla 2/4 ya da 4/8 kutup arasında anahtarlanır ve 3000/1500 ya da 1500/750 kademeleri verir; çift ayrı sargılı motorlar ise bağımsız iki kutup sayısı sunar. Devir hesabı her kademede aynı formülle yapılır; dikkat isteyen nokta bağlantıdır — kademe geçişi klemensteki köprü düzenini değiştirir ve yanlış köprüleme motoru tek kademede kilitler. Havalandırma santrallerinin gece-gündüz kademeleri bu ailenin klasik sahasıdır.
Takometreyle Doğrulama
Hesap, sahada takometreyle sağlanır. Optik takometre mile yapıştırılan yansıtıcı banda tutulur ve teması olmadan okur; temaslı uç ise mil merkezine dayanır. Üç okuma anlamlıdır: etikete yakın değer sorunsuz çalışmadır; etiketin belirgin altı aşırı yük ya da düşük gerilim işaretidir; beklenmedik yüksek değer yanlış kasnak oranı ya da sürücü ayar hatasını gösterir. Kayışlı sistemlerde motor ve makine devri ayrı ayrı ölçülür; ikisinin oranı kasnak oranını tutmuyorsa kayış kayıyordur bu, akım ölçümünde görünmeyen sinsi bir verim kaybıdır. Ölçüm sonuçları motor kartına işlenir ve bakım planı ölçüm rutininin parçası olur.
Devir Hesabının Kontrol Listesi
Hesap yedi soruyla bağlanır: şebeke frekansı ve kutup sayısı biliniyor mu; senkron devir formülle bulundu mu; etiket devri kaymayla uyumlu mu; makine ihtiyacı için aktarma oranı hesaplandı mı; sürücü varsa hedef devir frekansa çevrildi mi; takometreyle saha ölçümü yapıldı mı; ölçüm karta işlendi mi? Devir hesabı iki dakikalık iştir ama yanlışı pahalıdır: yanlış oran seçilen fan eksik hava basar, hızlı dönen pompa gürültüyle kavitasyona girer. Formülü bilen el, makineye doğru hızı ilk seferde verir.
