S1-S10 görev tipleri, IEC 60034-1'in motor çalışma düzenlerini standartlaştıran koddur: etiketteki bu iki karakter, motorun anma gücünü hangi çevrim varsayımıyla verdiğini söyler. Kodu okuyamayan alıcı, katalogdan doğru sütunu seçemez; kodu yazmayan şartname, üreticiye eksik bilgi verir. Bu inceleme on görev tipini tek tek tanımlar, çevrim süresi ile çalışma oranı hesabını gösterir, kod yazım biçimini örnekler ve makine eşleştirme cetvelini kurar.
Kodun Anatomisi: Harf, Sayı ve Ekler
Görev tipi kodu üç bileşenden oluşur. Harf ve sayı (S1'den S10'a): çalışma düzeninin ailesini belirler. Çalışma oranı yüzdesi: aralıklı görevlerde, yükte geçen sürenin toplam çevrim süresine oranıdır ve koda eklenir — örnek gösterim S3 yüzde 40 biçimindedir. Ek parametreler: kalkış ve frenlemenin hesaba katıldığı tiplerde atalet oranı, çevrim başına kalkış sayısı ve çevrim süresi de belirtilir. Standart referans çevrim süresi genellikle on dakikadır; daha kısa ya da uzun bir çevrim kullanılıyorsa bu süre koda açıkça eklenir. Kodun tam hâli şöyle okunur: "S4 yüzde 25, saatte 60 çevrim, atalet oranı 2" — bu tek ifade, motorun ısıl bakımdan neye göre boyutlandırıldığını eksiksiz anlatır ve üretici için bağlayıcı bir tanım oluşturur. Etiketinde yalnız "S1" yazan bir motor, kesintisiz görev için tanımlanmıştır; hiçbir kod yazmayan katalog değeri de varsayılan biçimde S1 sayılır.
S1, S2 ve S3: En Sık Karşılaşılan Üçlü
S1 — kesintisiz görev: motor, ısıl dengeye ulaşacak kadar uzun süre sabit yükte çalışır. Sanayideki tahriklerin büyük bölümü buradadır ve katalog değerleri bu varsayımla verilir. S2 — kısa süreli görev: motor, dengeye ulaşmadan durur ve bir sonraki göreve kadar ortam sıcaklığına döner; kod, görev süresiyle birlikte yazılır (S2 30 dakika gibi). Bu ailede motor, aynı gövdeden S1'e göre belirgin yüksek güç verebilir — çünkü ısı, birikmeye vakit bulamaz. S3 — aralıklı periyodik görev: çalışma ve duruş dönemleri düzenli tekrarlanır, kalkış akımının ısıya katkısı ihmal edilebilecek kadar küçüktür. Kod çalışma oranıyla yazılır ve tipik değerler yüzde 15, 25, 40 ve 60'tır. Üçlünün pratik ayrımı şu soruyla yapılır: motor dengeye ulaşıyor mu, ulaşmadan mı duruyor, yoksa düzenli çevrimler hâlinde mi çalışıyor?
S4 ve S5: Kalkışın ve Frenlemenin Sayıldığı Tipler
Sık çevrimli makinelerde kalkış artık ihmal edilemez ve iki kod devreye girer. S4 — kalkışlı aralıklı görev: her çevrim bir kalkış içerir ve kalkışın ısıl katkısı hesaba katılır; kodda çalışma oranıyla birlikte saatlik çevrim sayısı ve yükün atalet oranı belirtilir. S5 — elektriksel frenlemeli aralıklı görev: çevrime frenleme de eklenir ve frenlemenin ısısı motorun bütçesine yazılır — ters alan frenlemesi ya da DC enjeksiyonla duran makineler bu ailededir. İki kodun ortak mantığı, ısıl bütçenin yalnız yükten değil geçiş olaylarından da beslenmesidir: aynı çalışma oranını daha çok çevrimle elde etmek, motoru daha çok ısıtır. Vinçler, asansörler, presler ve konumlandırma tahrikleri bu ailenin doğal sahasıdır; kalkış ısısının hesabı kalkış süresi yönteminde ayrıntılıdır.
S6'dan S10'a: Özel Çevrimler
Kalan beş kod, daha az karşılaşılan ama tanımı gereken düzenleri tarif eder. S6 — yüksüz dönüşlü kesintisiz görev: motor hiç durmaz, ancak yükte ve yüksüz dönemler birbirini izler; takım tezgâhları ve testereler tipik örnektir. S7 — kalkış ve frenlemeli kesintisiz görev: duruş yoktur, çevrim kalkış-yük-frenleme dizisiyle sürer. S8 — kutup değiştirmeli görev: çift devirli motorların kademe değiştirdiği düzenler; her kademenin yükü ve süresi ayrı tanımlanır. S9 — düzensiz yük ve hız değişimli görev: yükün ve devrin öngörülemez biçimde değiştiği tahrikler; ısıl hesap ortalama değerlerle yapılır. S10 — ayrık sabit yüklerin dizisi: her biri farklı sabit yük taşıyan dönemlerin oluşturduğu çevrim; her dönemin yükü ve süresi listelenir. Bu beş kod, çoğu tesiste yalnız özel makinelerde görülür ama şartname masasında tanınması, üreticiyle doğru konuşmanın anahtarıdır.
Çalışma Oranı ve Çevrim Süresi Hesabı
Aralıklı görev kodlarının kalbi iki sayıdır ve hesabı basittir. Çevrim süresi: bir tam çalışma-duruş döngüsünün süresidir; standart referans on dakikadır. Çalışma oranı: yükte geçen sürenin çevrim süresine bölümüdür. Dört dakika çalışıp altı dakika duran bir makine, on dakikalık çevrimde yüzde 40 çalışma oranındadır ve kodu S3 yüzde 40 olarak yazılır. İncelik şuradadır: aynı yüzde, farklı çevrim sürelerinde farklı ısıl sonuç verir — yüzde 40 oranını iki dakikalık çevrimlerle elde etmek, motoru on dakikalık çevrimlerden daha çok yorar, çünkü kalkış sayısı artar ve soğuma dönemleri kısalır. Bu yüzden ciddi bir şartname yalnız yüzde vermez; çevrim süresini ve saatlik kalkış sayısını da yazar. Hesabın girdisi sahadan gelir: makinenin bir saatlik gerçek çevrimi kronometreyle ya da otomasyon kayıtlarıyla çıkarılır.
Sayısal Örnek: Vinç Motorunun Kod Çıkarımı

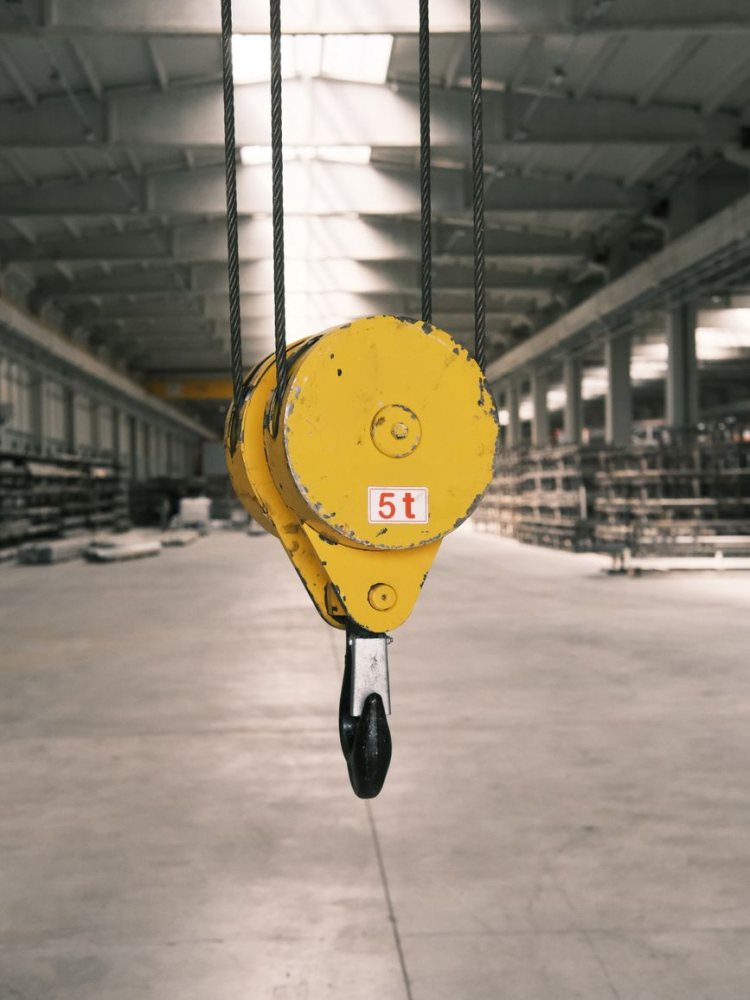

Bir köprü vinç kaldırma motorunun kodunu sahadan çıkaralım. Gözlem: makine bir saatte 30 kaldırma çevrimi yapıyor; her çevrimde 25 saniye yükte kalkıyor-kaldırıyor, 15 saniye frenleyip indiriyor, 80 saniye bekliyor. Hesap: çevrim süresi 120 saniye (2 dakika), yükte geçen süre 40 saniye — çalışma oranı yüzde 33. Kalkış sayısı çevrim başına bir, saatte 30. Frenleme elektrikseldir. Yükün ataleti, motor rotoru ataletinin yaklaşık iki katı. Sonuç kod: S5 yüzde 40 (standart kademeye yuvarlanır), saatte 30 çevrim, atalet oranı 2. Bu ifade katalogda okunacak sütunu doğrudan işaret eder ve üreticiden gelen teklif, aynı dille yazılır. Aynı makinenin yanlış tanımı ise "22 kW, S1" olurdu — ve o motor, ilk yaz aylarında ısınma şikâyetleriyle gündeme gelirdi. Bu vakanın öğrettiği yöntem sadedir: kronometre, kâğıt ve bir saatlik gözlem; motor seçiminin en ucuz mühendislik adımı budur.
Tarihçe ve Standart Çerçevesi
Görev tipi kodları, sanayinin ortak dil ihtiyacından doğdu. Yirminci yüzyılın ilk yarısında üreticiler, aynı motoru farklı çevrim varsayımlarıyla etiketliyor ve alıcılar kıyas yapamıyordu; IEC 60034-1, bu kargaşayı S kodlarıyla sonlandırdı ve tanımları çevrim süresi, çalışma oranı ile atalet oranı gibi ölçülebilir parametrelere bağladı. Kodların sayısı zamanla arttı: başlangıçtaki üç temel tip, özel makinelerin ihtiyacıyla ona çıktı. Bugün aynı çerçeve, ürün kataloglarından şartnamelere ve koruma ayarlarına dek uzanan ortak dili sağlıyor. NEMA dünyasında da eşdeğer kavramlar bulunur ama isimlendirme farklıdır — ithal makine föylerinde "continuous duty" ya da "intermittent duty" ifadeleri, IEC karşılıklarına çevrilerek okunmalıdır. Standardın öteki bölümleriyle ilişkisi de vardır: yalıtım sınıfları, koruma dereceleri ve verim sınıfları aynı serinin ayrı belgelerinde tanımlanır ve etiketteki bilgiler bir bütün olarak okunur.
Eşdeğer Güç Yöntemi: Değişken Yükü Tek Sayıya İndirmek
S9 ve S10 gibi değişken yüklü görevlerde motor seçimi, tek bir sabit yük değerine indirgenerek yapılır ve yöntem ısıl eşdeğerliktir. Mantık şudur: sargı ısınması akımın karesiyle orantılı olduğundan, çevrim boyunca değişen yüklerin karesel ortalaması alınır — her dönemin gücünün karesi süresiyle çarpılır, toplam çevrim süresine bölünür ve karekökü alınır. Elde edilen eşdeğer güç, motorun ısıl bakımdan taşıyacağı yükü temsil eder. İki uyarı zorunludur. Birincisi tepe kontrolü: eşdeğer güç ısıl seçim içindir; çevrimdeki en yüksek moment, motorun devrilme momentinin güvenli altında kalmalıdır — ısıl bakımdan yeterli bir motor, moment yönünden devrilebilir. İkincisi soğutma: duruş dönemlerinde kendi fanı dönmeyen motor beklenen kadar soğumaz; uzun duruşlu çevrimlerde bu pay dikkate alınır. Yöntem, otomasyon kayıtlarından alınan yük profiliyle birlikte kullanıldığında güçlüdür; profil ölçümünün pratiği kısmi yükte verim yöntemiyle yapılır.
Makine Eşleştirme Cetveli
| Makine | Tipik kod | Belirleyici değişken |
|---|---|---|
| Santrifüj pompa, fan | S1 | Sürekli yük; verim öne çıkar |
| Vana-kapak tahriki | S2 | Görev süresi (dakika) |
| Dozaj ve paketleme | S3 | Çalışma oranı yüzdesi |
| Vinç kaldırma | S4-S5 | Saatlik çevrim + atalet oranı |
| Takım tezgâhı, testere | S6 | Yüklü-yüksüz dönem oranı |
| Çift devirli havalandırma | S8 | Kademe süreleri ve yükleri |
Cetvel yalnız bir başlangıç noktasıdır; kesin kod her zaman makinenin sahada gözlemlenen çevriminden çıkarılır. Uygulama ailelerinin ayrıntısı uygulamaya göre motor seçimi kapsamında, rejim kavramının bütünü çalışma rejimleri haritasında ele alınır.
Kodun Sürücülü Sistemlerdeki Karşılığı
Frekans konvertörü, görev tipi kavramını ortadan kaldırmaz ama iki bileşenini yeniden dengeler. Kalkış ısısı: sürücülü kalkış küçük kaymayla gerçekleştiğinden rotorun kinetik vergisi neredeyse silinir — S4 ve S5 ailesinin en ağır kısıtı böylece hafifler ve standart motorlar daha sık çevrim taşıyabilir. Soğutma: düşük devirde çalışan motorun fanı yavaşlar ve ısı atımı azalır; bu, klasik rejim tablolarında bulunmayan yeni bir kısıttır. Pratik sonuç iki maddedir. Sürücülü vinç ve konumlandırma tahriklerinde motor seçimi, kalkış sayısından çok sürekli akım ve düşük devir soğutmasıyla belirlenir. Şartnamede kod yazılırken sürücülü olduğu belirtilir ve devir aralığı eklenir: "S5 yüzde 40, sürücülü, 10-50 Hz aralığında sabit tork" gibi bir tanım, üreticinin bağımsız fan ve yalıtım sınıfı kararlarını da doğru vermesini sağlar. Sürücü tarafının bütün uyum kuralları sürücü-motor uyumu altında toplanır.
Kod Okuma Alışkanlığı: Etiketten Karara
Görev tipi kodunun sahadaki kullanımı üç anda ortaya çıkar. Devralma anında: yeni bir tesisi ya da hattı devralan ekip, motor etiketlerindeki kodları envantere yazar — bu, makinelerin nasıl kullanılması gerektiğinin en kısa özetidir. Arıza anında: tekrarlayan ısınma şikâyetlerinde ilk soru "bu motor hangi rejim için alınmış" olur; etiketteki S1 kodu ile sahadaki sık çevrim arasındaki uyumsuzluk, teşhisi dakikalar içinde bitirir. Değişim anında: yanan motorun yerine takılacak yedeğin kodu, güç ve gövde kadar kontrol edilir — aynı kilowatt, farklı rejim için tasarlanmış olabilir. Üç anın ortak gereği tek satırlık bir alışkanlıktır: motor kartına güç, devir ve gövdenin yanına görev tipi kodunu da yazmak. Bu alışkanlık, yıllar sonra başka birinin doğru kararı vermesini sağlayan en ucuz mirastır; kart düzeninin bütünü bakım planı içinde kurulur.
Kod Yazımının Alım Masasındaki Değeri
Görev tipi kodu, şartnamenin en yüksek getirili tek maddesidir. Eksik yazımın bedeli tanıdıktır: "22 kW vinç motoru" talebiyle gelen standart S1 motor, sahada yüzde 40 çalışma oranında ve saatte kırk kalkışla koşturulur; ilk yaz ısınma şikâyetleriyle geçer, ikinci yıl sarım masaya gelir. Doğru yazım ise üreticiye eksiksiz bilgi verir: görev tipi, çalışma oranı, çevrim süresi, saatlik kalkış sayısı ve yükün atalet oranı. Bu beş veriyle üretici, ya uygun gövdeyi önerir ya da gerekli güç düşümünü bildirir — her iki durumda da sorumluluk ve bilgi yazılıdır. Alım masasının ikinci kazancı kıyastır: farklı üreticilerin teklifleri, aynı görev tanımı altında karşılaştırılabilir hâle gelir; "aynı kW" görünen iki motor, farklı rejim varsayımlarıyla bambaşka ürünler olabilir. Fiyat etkenlerinin genel çerçevesi fiyat faktörleri içinde kurulur.
Kalkış Sayısının Görünmeyen Sınırı
Aralıklı görev kodlarının içinde saklı en sert kısıt, saatte izin verilen kalkış sayısıdır ve kataloglarda çoğu kez ayrı bir tabloda durur. Sınırın kaynağı fizikseldir: her kalkışta rotor, yükün kinetik enerjisine eşit bir ısıyı kafeste bırakır ve bu ısı, çevrim süresi kısaldıkça birikmeye başlar. Aynı çalışma oranını daha çok kalkışla elde etmek bu nedenle ısıl bakımdan eşdeğer değildir. Sınırı belirleyen üç değişken vardır: yükün ataleti (büyük atalet, uzun kalkış ve çok ısı demektir), kalkış yöntemi (doğrudan kalkış en pahalı, sürücülü kalkış en ucuz vergiyi öder) ve motorun gövde büyüklüğü ile soğutma düzeni. Sahada bu sınırın izlenmesi kolaydır: yeni nesil koruma röleleri ve sürücüler kalkış sayacı tutar; klasik panolarda ise bir vardiya boyunca yapılan basit bir sayım yeterlidir. Sayının katalog sınırına yaklaştığı her makine, ya rejim kodunun ya da yol verme yönteminin gözden geçirilmesi gereken bir adaydır; hesabın ayrıntısı kalkış süresi yönteminde durur.
Kod Yanlışının Ekonomik Bedeli
Rejim kodunun yanlış tanımlanması, iki yönde de maliyet üretir ve ikisi de sık görülür. Eksik tanım (motor küçük kalır): sargı ısıl sınırda çalışır, yalıtım hızla yaşlanır ve motor üç-dört yılda bir sarım masasına gelir; her sarım, motor bedelinin belirgin bir bölümü artı duruş maliyetidir ve tekrar ettikçe yenileme kaçınılmaz olur. Aşırı tanım (motor gereksiz büyük): satın alma bedeli yükselir, motor verim eğrisinin pahalı bölgesinde çalışır, güç faktörü kötüleşir ve pano-kablo boyları da büyür — fatura her ay sessizce ödenir. İki uçtan hangisinin daha pahalı olduğu işletmeye göre değişir ama ortak nokta şudur: her ikisi de bir saatlik gözlemle önlenebilirdi. Doğru kod, motorun ne fazla ne eksik seçilmesini sağlar ; satın alma bedeli ile enerji faturasını aynı anda iyileştiren ender kararlardan biridir. Verim tarafının hesap çerçevesi kayıplar ve verim haritasında kurulur.
Beş Cümlelik El Kitabı
Görev tipi kodu, motorun anma gücünü hangi çevrim varsayımıyla verdiğini söyler; kod yoksa varsayım S1'dir. S2 kısa süreli görevdir ve aynı gövdeden daha yüksek güç almayı sağlar; S3-S5 aralıklı ailedir ve S4 ile S5'te kalkış-frenleme ısısı hesaba katılır. Çalışma oranı tek başına yeterli değildir: çevrim süresi ve saatlik kalkış sayısı da yazılmalıdır. Değişken yüklerde seçim, karesel ortalamayla bulunan eşdeğer güçle yapılır; tepe moment ayrıca kontrol edilir. Ve son cümle: kodu şartnameye yazmak, motorun on yıllık ömrünü belirleyen en kısa yatırımdır.
