1000 devir elektrik motoru; 6 kutuplu sargı yapısıyla 50 Hz şebekede senkron 1000 d/dk hıza karşılık gelen, yük altında yaklaşık 950-985 d/dk dönen üç fazlı asenkron motordur. Aynı güçte 4 kutupludan bir buçuk kat yüksek tork üreten bu sınıf; yavaş dönen, momenti seven yüklerin motorudur. Bu sayfa 6 kutuplu yapının karakterini ve seçim ölçütlerini toplar; hız sınıflarının genel haritası trifaze elektrik motoru rehberinde durur.
6 Kutuplu Yapının Karakteri
Kutup sayısı arttıkça devir düşer, tork büyür ve gövde genişler: 1000 devirli motor, aynı gücün 1500 devirlisinden bir gövde ölçüsü büyük ve ağırdır. Mıknatıslanma akımı payı yükseldiğinden güç faktörü bir miktar geriler, verim tablosu da 4 kutubun hafif altında seyreder. Karşılığında gelen armağan torktur: güç sabitken 1000 devirde mil momenti, 1500 devire göre yüzde elli fazladır. Yavaş ve inatçı yükler bu momenti ister.
Tipik Uygulamalar

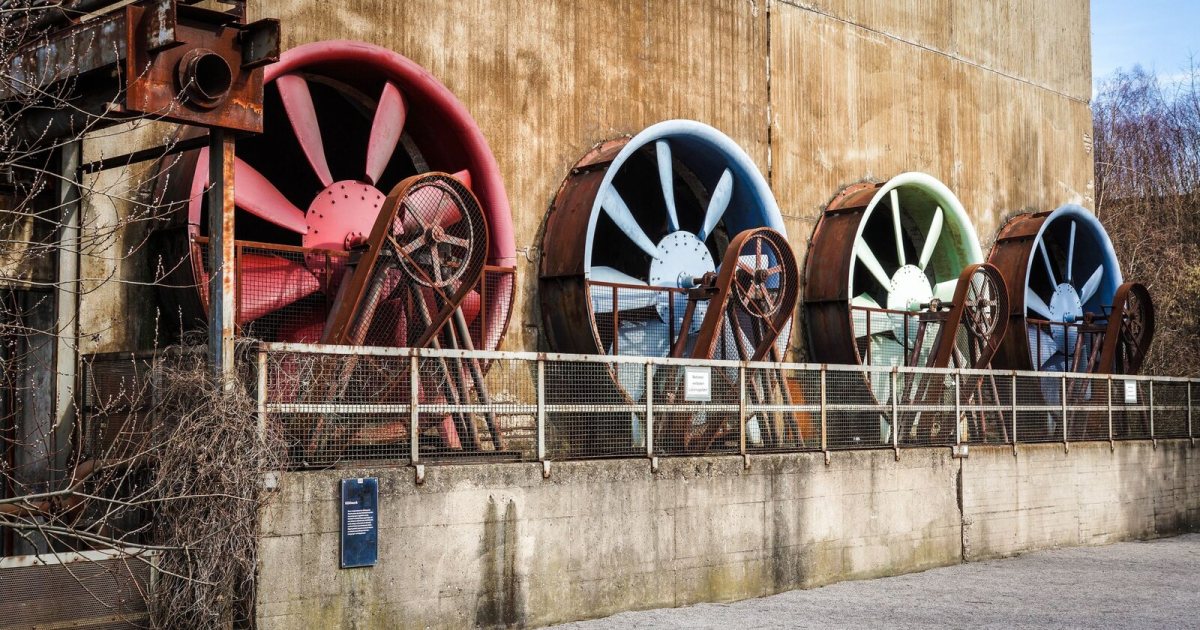

Büyük çaplı aksiyel fanlar ve soğutma kulesi pervaneleri, yavaş dönen karıştırıcılar, vals ve değirmen tahrikleri, bazı pistonlu kompresörler ve vinç mekanizmaları; 6 kutubun klasik müşterileridir. Doğrudan tahrikli büyük fanlarda 1000 devir, kayış kasnak katını ortadan kaldırarak bakım kalemini azaltır. Redüktörle kurulan alternatif — 1500 devirli motor artı redüktör — her vakada karşılaştırılmalı; küçük güçlerde redüktörlü çözüm, büyük güçlerde 6 kutuplu doğrudan tahrik çoğu kez daha ekonomik çıkar.
Kalkış ve Yol Verme Davranışı
6 kutuplu motorun kalkış torku anma değerine oranla yüksektir; yavaş yükleri koparmakta zorlanmaz. Buna karşılık büyük fan ve pervane yüklerinin ataleti kalkış süresini uzatır; yıldız-üçgen yol vermede moment üçte bire düştüğünden büyük fanlarda yumuşak yol verici ya da sürücü tercih edilir. Kalkış süresi on saniyeye uzayan kurulumlarda sargı ısınması hesaplanmalı ve saatlik kalkış sayısı sınırlanmalıdır.
Sürücüyle Devir Esnekliği
Fan ve pompa yüklerinde enerji tasarrufunun kestirme yolu deviri düşürmektir; 6 kutuplu motor sürücüyle bu esnekliği kazanır. Debi kontrolü klapeyle değil devirle yapıldığında, tüketim devrin küpüyle düşer ve fark faturada görünür. Sürücülü kurulumda düşük devirde soğutma zayıflar; sürekli düşük devirli çalışmada harici fan (force cooling) seçeneği şartnameye eklenmelidir. Yatak akımı koruması için mil topraklama rehberi geçerlidir.
1000 Devirde Sık Yapılan Hatalar
Üç yanlış görülür: redüktörlü alternatifin kıyası yapılmadan 6 kutup dayatmak; yüksüz akımın yapısal yüksekliğini arıza sanıp sağlam motoru servise göndermek; büyük fan ataletini hesaba katmadan yıldız-üçgen yol verip kalkışta takılı kalmak. Üçü de sipariş öncesi yarım saatlik hesapla önlenir.
Fiyat ve Tedarik Notları
1000 devirli motor, büyük gövdesi ve dar pazarı nedeniyle fiyat listelerinde 1500 devirlinin belirgin üstünde durur; stok derinliği de sınırlıdır ve teslim süresi sorulmadan sipariş planı yapılmamalıdır. Karşılaştırmada 1500 devir artı redüktör alternatifinin toplam maliyeti mutlaka hesaba katılmalı; yöntem fiyat faktörleri rehberinde, redüktör tarafı endüstriyel redüktör sayfasında durur.
Devir Sınıfları Karşılaştırma Tablosu
Dört hız sınıfının aynı güçteki kaba kıyası aşağıdadır; tork oranları 1500 devir referans alınarak verilmiştir.
| Devir sınıfı | Kutup | Anma devri (yaklaşık) | Tork oranı | Gövde etkisi | Tipik yük |
|---|---|---|---|---|---|
| 3000 devir | 2 | 2900-2975 d/dk | 0,5× | Bir ölçü küçük | Santrifüj pompa, fan |
| 1500 devir | 4 | 1420-1485 d/dk | 1× (referans) | Standart | Genel sanayi, redüktör girişi |
| 1000 devir | 6 | 950-985 d/dk | 1,5× | Bir ölçü büyük | Büyük fan, karıştırıcı |
| 750 devir | 8 | 710-740 d/dk | 2× | İki ölçüye kadar büyük | Soğutma kulesi, ağır yavaş yük |
Tablodaki üçüncü satır bu sayfanın konusudur: bir ölçü büyüyen gövdeye karşılık yüzde elli tork kazanılır; büyük fan ve karıştırıcılar bu takası severek yapar.
Seçim Kontrol Listesi
Doğrulanacaklar: yükün tork ve atalet değerleri; doğrudan tahrik ile redüktörlü alternatifin maliyet kıyası; gövde ölçüsü ve montaj alanı; yol verme düzeni ve kalkış süresi; sürücülü kullanımda soğutma planı. 6 kutup, doğru yükte rakipsizdir; yanlış yükte ise pahalı bir fazlalıktır. Ayrımı bu beş satır yapar.
