ATEX exproof motorlar, patlayıcı gaz ya da toz bulunabilen ortamlarda çalışmak üzere sertifikalandırılmış elektrik motorlarıdır: gövde tasarımı, yüzey sıcaklığı sınırı, klemens düzeni ve bakım disiplini sıradan motorlardan ayrılır. Bu sahalarda motor seçimi bir tercih değil yasal yükümlülüktür ve yanlış seçimin bedeli, ekipman hasarının çok ötesindedir. Bu inceleme; bölge sınıflandırmasını, koruma tiplerini, gaz grupları ile sıcaklık sınıflarını, etiket okuma yöntemini, kurulum ve bakım kurallarını, yasal sorumlulukları ve satın alma çerçevesini bir arada ele alır.
Patlayıcı Ortamın Üç Bileşeni
Patlama için üç bileşenin bir arada bulunması gerekir: yanıcı madde (gaz, buhar, toz), oksijen ve tutuşturucu kaynak. Sanayi mahallerinde ilk ikisi çoğu kez verilidir; güvenlik mühendisliği bu yüzden üçüncü bileşene odaklanır. Elektrik motoru üç yoldan tutuşturucu olabilir: kıvılcım (klemens arkı, fırça kıvılcımı, kısa devre), sıcak yüzey (aşırı ısınan gövde ya da yatak) ve elektrostatik boşalma (fan ve kaplin gibi yalıtkan parçalarda biriken yük). Exproof tasarımın bütün mantığı bu üç yolun kapatılmasıdır: kıvılcım ya ortamdan yalıtılır ya da hiç oluşmaz; yüzey sıcaklığı sertifikalı bir sınırın altında tutulur; statik yük iletken malzeme ve topraklamayla akıtılır. Bu yaklaşım, motorun elektriksel çalışmasını değiştirmez — asenkron motorun fiziği aynıdır; değişen, o fiziğin nasıl paketlendiğidir.
Hangi Sahalarda Karşımıza Çıkar?

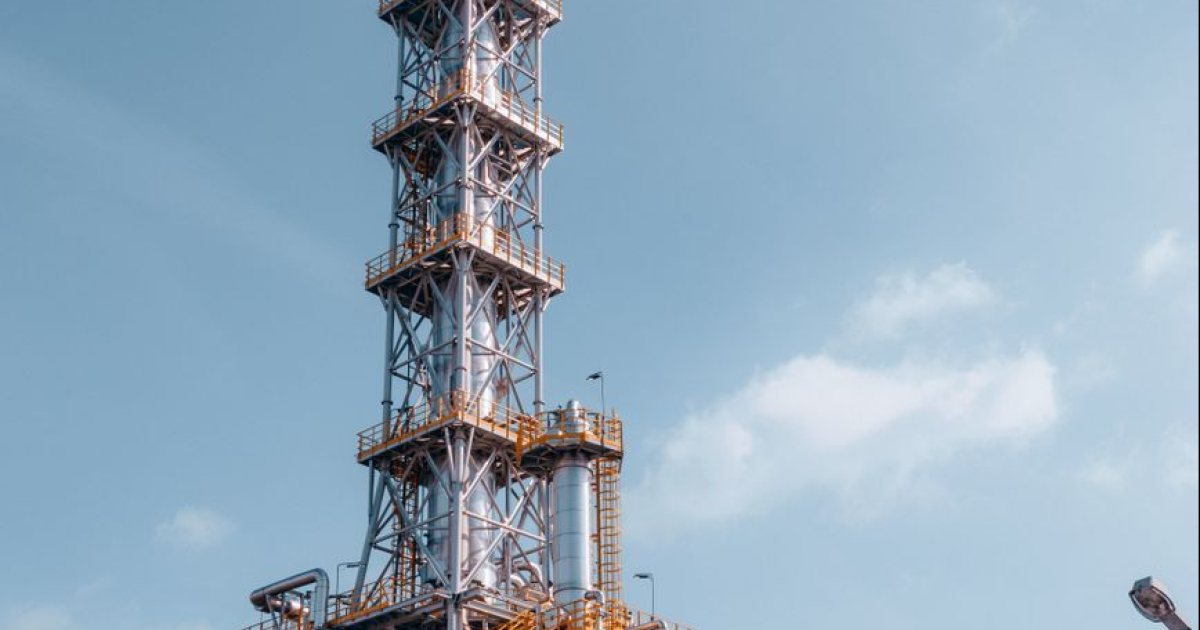

Patlayıcı ortam sınıflandırması, sanılandan geniş bir sanayi yelpazesini kapsar. Petrol, gaz ve petrokimya: rafineri, dolum tesisi, pompa istasyonu ve depolama alanları — bu sektörün neredeyse tamamı bölgelendirilmiştir. Kimya ve ilaç: çözücü kullanılan üretim ve karıştırma bölümleri. Boya ve vernik: püskürtme kabinleri ve solvent depoları. Gıda ve yem: un, şeker, nişasta ve süt tozu tesisleri — toz patlaması riski, gaz kadar ciddidir ve Zone 20-22 sınıflandırması buradan doğar. Ahşap ve mobilya: talaş ve toz emiş sistemleri. Maden ve kömür: metan ve kömür tozu bulunan yeraltı ile hazırlama tesisleri. Atık su ve biyogaz: çürütücü ve gaz toplama hatlarındaki metan. Tahıl siloları ve yem fabrikaları: elevatör ve nakil hatları. Bu sahaların ortak yanı, motorun yalnız bir tahrik elemanı değil güvenlik zincirinin halkası sayılmasıdır — ve zincirin gücü, en zayıf halkası kadardır.
Bölge Sınıflandırması: Zone Kavramı
| Bölge | Ortam | Tanım | Ekipman kategorisi |
|---|---|---|---|
| Zone 0 | Gaz | Patlayıcı ortam sürekli ya da uzun süreli | Kategori 1G |
| Zone 1 | Gaz | Normal işletmede ara sıra oluşabilir | Kategori 2G |
| Zone 2 | Gaz | Normalde oluşmaz, oluşursa kısa süreli | Kategori 3G |
| Zone 20 | Toz | Yanıcı toz bulutu sürekli ya da uzun süreli | Kategori 1D |
| Zone 21 | Toz | Normal işletmede ara sıra oluşabilir | Kategori 2D |
| Zone 22 | Toz | Normalde oluşmaz, oluşursa kısa süreli | Kategori 3D |
Bölge tanımı tesisin sorumluluğundadır: patlama koruma dokümanı hazırlanır, mahaller haritalanır ve her bölgeye uygun ekipman kategorisi belirlenir. Motor seçimi bu haritadan başlar — bölge bilinmeden yapılan hiçbir seçim geçerli değildir.
Koruma Tipleri: Ex d, Ex e, Ex n ve Ötesi
Motorlarda karşılaşılan başlıca koruma tipleri farklı stratejiler izler. Ex d — alev sızdırmaz: gövde, içeride oluşabilecek bir patlamaya dayanacak ve alevi dışarı sızdırmayacak biçimde tasarlanır; kapak yüzeyleri belirli genişlik ve boşlukta işlenir. Zone 1 uygulamalarının klasiğidir ve ağır dökme gövdesiyle tanınır. Ex e — arttırılmış güvenlik: içeride kıvılcım ya da tehlikeli sıcaklık oluşmasını baştan engelleyen tasarım; sargı yalıtımı, klemens mesafeleri ve sıcaklık sınırları sıkılaştırılır. Ex n (ya da Ex ec) — kıvılcım çıkarmayan: normal işletmede tutuşturucu kaynak oluşturmayan tasarım; Zone 2 için tanımlıdır ve ekonomiktir. Ex t — toz koruması: gövde, tozun girmesini engelleyecek sızdırmazlıkta ve yüzey sıcaklığı toz tabakası altında bile sınırın altında kalacak biçimde tasarlanır; toz bölgelerinin standart çözümüdür. Seçim, bölge ile birlikte ortamın gaz grubuna ve sıcaklık sınıfına göre yapılır; kombinasyon sertifikada yazılıdır ve motor bu kombinasyonun dışında kullanılamaz.
Alev Sızdırmaz Gövdenin Mühendisliği
Ex d korumasının nasıl çalıştığı, exproof dünyasının en zarif fikirlerinden biridir. Tasarım, içeride bir patlama olmayacağını varsaymaz — tersine, olabileceğini kabul eder ve sonucunu yönetir. Gövde, iç patlamanın basıncına deforme olmadan dayanacak kalınlıkta dökülür; kapak ve gövde arasındaki yüzeyler ise belirli genişlikte ve son derece dar boşlukta işlenir. Bu dar ve uzun geçiş yolu, dışarı çıkan sıcak gazın soğumasını sağlar: alev, ortamdaki karışımı tutuşturamayacak sıcaklığa inerek dışarı ulaşır. Bu nedenle alev geçiş yüzeylerinin çizilmesi, korozyona uğraması ya da yanlış cıvatayla sıkılması korumanın kendisini yok eder — bakım disiplininin bu kadar sert olmasının nedeni budur. İkinci bir ayrıntı da kablo girişleridir: rakorlar, gövdenin bu dayanımını sürdürecek biçimde sertifikalı seçilir. Ex d gövdeler ağır ve pahalıdır ama en zorlu bölgelerde kanıtlanmış çözümdür; alternatif tasarım felsefesi Ex e ise patlamayı önlemeye odaklanır ve bu iki yaklaşım, uygulamaya göre birlikte de kullanılabilir.
Gaz Grupları ve Sıcaklık Sınıfları
Sertifikanın iki teknik ekseni vardır. Gaz grubu: II A (propan benzeri), II B (etilen benzeri) ve II C (hidrojen, asetilen) — harf ilerledikçe tutuşma kolaylaşır ve tasarım sıkılaşır; II C sertifikalı bir motor daha alt gruplarda da kullanılabilir, tersi geçerli değildir. Sıcaklık sınıfı: T1'den T6'ya uzanan bu sınıflandırma, motorun en yüksek yüzey sıcaklığını sınırlar — T3 için 200, T4 için 135, T5 için 100 ve T6 için 85 santigrat. Ortamdaki maddenin tutuşma sıcaklığı, motorun sıcaklık sınıfı sınırının üzerinde olmalıdır. Toz ortamlarında ise sıcaklık, toz bulutu ve toz tabakası için ayrı ayrı değerlendirilir — biriken toz tabakası yalıtkan etkisi yaparak yüzey sıcaklığını yükseltir; temizlik disiplini böylece bir güvenlik konusu hâline gelir. Isıl bütçenin genel çerçevesi derating tablolarıyla, sargı sıcaklığının izlenmesi sıcaklık izleme anlatımıyla birleşir.
Sıcaklık Sınıfları Tablosu
| Sınıf | En yüksek yüzey sıcaklığı | Örnek madde tutuşma sıcaklığı |
|---|---|---|
| T1 | 450 °C | Metan, hidrojen (yüksek tutuşma) |
| T2 | 300 °C | Etilen, asetilen grubu |
| T3 | 200 °C | Benzin, motorin buharları |
| T4 | 135 °C | Asetaldehit, eter grubu |
| T5 | 100 °C | Özel kimyasallar |
| T6 | 85 °C | Karbon disülfür gibi düşük tutuşmalılar |
Seçim kuralı tek cümledir: ortamdaki maddenin tutuşma sıcaklığı, motorun sıcaklık sınıfı sınırının üzerinde olmalıdır. Sanayide en yaygın karşılaşılan sınıf T4'tür ve bu sınıf, motorun ısıl tasarımını doğrudan sıkılaştırır — güç düşümü, sensör zorunluluğu ve soğutma kararları buradan doğar.
Etiket Okuma: Sertifikanın Dili
Exproof motorun ikinci etiketi, güvenlik kimliğidir ve okunması öğrenilmelidir. Tipik bir işaretleme şöyle görünür: Ex db IIB T4 Gb — burada Ex patlayıcı ortam ekipmanını, db koruma tipini (alev sızdırmaz, koruma seviyesi b), IIB gaz grubunu, T4 sıcaklık sınıfını ve Gb ekipman koruma seviyesini (gaz ortamı, yüksek koruma) belirtir. Toz uygulamalarında karşılığı Ex tb IIIC T125°C Db biçiminde yazılır. Etiketin yanında sertifika numarası ve onaylı kuruluş kodu bulunur — bu numara, motorun hangi kapsamda belgelendirildiğini gösteren tek referanstır ve dosyada saklanır. Ek işaretler de anlam taşır: X harfi özel kullanım koşulları olduğunu, U harfi ise ekipmanın tek başına değil bir bütünün parçası olarak sertifikalandığını söyler. Etiket bilgisi eksik ya da okunamaz hâle gelmiş bir motor, patlayıcı ortamda kullanılamaz — bu, bakım sırasında boya ile kapatılan etiketlerin neden ciddi bir uygunsuzluk sayıldığını açıklar.
Kurulum ve İşletme Kuralları
Sertifikalı motor, doğru kurulumla anlam kazanır. Kablo girişleri: yalnız sertifikalı rakorlar kullanılır, kullanılmayan girişler sertifikalı tapayla kapatılır; kablo tipi ve rakor kombinasyonu koruma tipiyle uyumlu olmalıdır. Topraklama: gövde toprak bağlantısı hem elektriksel güvenlik hem statik yük boşaltımı içindir ve dış topraklama ucu kullanılır. Koruma: Ex e ve Ex n motorlarda aşırı yük koruması, sertifikada belirtilen tE süresi (kilitli rotor sıcaklık süresi) içinde açacak biçimde ayarlanır — bu, sıradan bir termik ayarından farklı ve bağlayıcı bir gerekliliktir; sargı sensörleri çoğu koruma tipinde zorunlu hâle gelir. Sürücülü kullanım: motor sürücüyle çalıştırılacaksa sertifika bunu kapsamalıdır; kapsamayan bir motoru frekans konvertörüyle sürmek, sertifikayı geçersiz kılar ve düşük devirde soğutma sorunu güvenlik sorununa dönüşür. Temizlik: toz bölgelerinde tabaka kalınlığı sınırlıdır ve periyodik temizlik, güvenlik prosedürünün parçasıdır.
Sürücülü Exproof Uygulamalar
Patlayıcı ortam motorlarının frekans konvertörüyle sürülmesi giderek yaygınlaşıyor ama bu birleşim kendi kurallarını getiriyor. Sertifika kapsamı: motorun belgesi, sürücüyle çalıştırmayı açıkça kapsamalıdır — kapsamayan bir motoru sürücüyle sürmek sertifikayı geçersiz kılar ve denetimde uygunsuzluk olarak kaydedilir. Sıcaklık güvencesi: sürücülü çalışmada yüzey sıcaklığı, sabit devirli çalışmadan farklı davranır; düşük devirde soğutmanın zayıflaması, sıcaklık sınıfının aşılması riskini doğurur; bu nedenle sargı sensörleri ile sertifikalı değerlendirme ünitesi çoğu uygulamada zorunlu hâle gelir. Kombinasyon belgesi: kimi üreticiler motor ve sürücüyü birlikte, tanımlı bir devir bandı ve parametre setiyle belgelendirir; böyle bir belgede sürücü ayarları da sertifikanın parçasıdır ve keyfî değiştirilemez. Kablolama: ekranlı motor kablosu ve sertifikalı rakor kullanımı, hem uyum hem güvenlik gereğidir. Sürücü tarafının genel uyum kuralları sürücü-motor uyumu altında toplanır; buradaki fark, aynı kuralların güvenlik yükümlülüğüne dönüşmesidir.
Bakım ve Onarım Disiplini
Exproof motorun bakımı, sıradan motordan üç noktada ayrılır. Yetkinlik: bu motorlara müdahale eden personelin patlayıcı ortam ekipmanı konusunda eğitimli olması beklenir; alev sızdırmaz yüzeylerin işlenmesi ve boşluk toleransları özel bilgi gerektirir. Onarım kapsamı: alev geçirmez aralıkların (flame path) zedelenmesi, kapak yüzeylerinin çizilmesi ya da yanlış cıvata kullanılması sertifikayı geçersiz kılar; sarım değişimi de kayıtlı ve uygun yöntemle yapılmalı, kullanılan malzemeler belgelenmelidir. Belgeleme: yapılan her onarım, kapsamı ve kullanılan parçalarla birlikte dosyalanır — denetimlerde istenen budur. Bir de yasak vardır: patlayıcı ortam motorunun standart bir atölyede, sertifikasız biçimde onarılıp aynı bölgeye geri takılması kabul edilemez. Genel tamir süreci tamir ve bobinaj anlatımlarındaki kalite ilkelerini paylaşır ama Ex tarafında bunların üzerine sertifika sorumluluğu biner.
Yasal Çerçeve ve Sorumluluklar
Patlayıcı ortam mevzuatı iki ayaklıdır ve ikisi de sorumluluk dağıtır. Ürün ayağı: ATEX ürün direktifi ve buna karşılık gelen ulusal yönetmelik, patlayıcı ortamda kullanılacak ekipmanın tasarım, üretim ve belgelendirme koşullarını tanımlar; üretici bu kapsamda uygunluk beyanı ve sertifika sunar. İşyeri ayağı: çalışanların patlayıcı ortam risklerinden korunması hakkındaki düzenleme, işverene patlamadan korunma dokümanı hazırlama, bölgeleri sınıflandırma ve uygun ekipman kullanma yükümlülüğü getirir. Uygulamada bu ikisi şöyle buluşur: tesis bölgeleri sınıflar, üretici sertifikalı motoru sağlar, montajcı kurulum kurallarına uyar ve işletme bakım disiplinini sürdürür. Denetimde istenen belgeler de bu zinciri izler — bölge haritası, ekipman sertifikaları, kurulum uygunluk kayıtları ve bakım-onarım dosyaları. Zincirin herhangi bir halkasında kopukluk, teknik bir eksiklik değil hukuki bir sorumluluk doğurur; bu nedenle exproof motor kararı, satın alma değil güvenlik yönetimi kararıdır.
Satın Alma ve Şartname Çerçevesi
Exproof motor talebinin doğru yazılması, altı bilgiyle olur: bölge (Zone 1, 21 gibi), ortamdaki madde ve gaz grubu, gerekli sıcaklık sınıfı, koruma tipi tercihi, ortam sıcaklığı ile rakım ve sürücüyle çalıştırılıp çalıştırılmayacağı. Bu altı bilgi verilmeden alınan teklifler kıyaslanamaz — aynı güçteki iki motor, farklı kategorilerde sertifikalı olabilir ve fiyat farkı buradan doğar. Fiyat etkenleri de ayrışır: dökme gövde kalınlığı, işleme hassasiyeti, sertifikasyon maliyeti ve sensör donanımı, exproof motoru standart eşdeğerinin belirgin üzerine taşır. Tedarik süresi de uzundur; duruşu kabul edilemez makinelerde yedek planı bu nedenle baştan yapılır. Son bir uyarı: exproof motor, patlayıcı ortamın tek güvenlik bileşeni değildir — pano, kablolama, aydınlatma ve alet ekipmanı da aynı çerçeveye tabidir ve bütünü, tesisin patlama koruma dokümanında tanımlanır. Genel fiyat çerçevesi fiyat faktörleri mantığıyla, ortam koşullarının motor seçimine etkisi koruma sınıfı anlatımıyla birleşir.
Denetim Günü: Hangi Belgeler İstenir?
Patlayıcı ortam denetimleri, saha gözlemi kadar belge kontrolüyle yürür ve hazırlıklı bir işletme altı dosyayla karşılar. Bölge haritası ve patlamadan korunma dokümanı: mahallerin sınıflandırması ve gerekçesi. Ekipman sertifikaları: her motorun sertifika numarası, kategori ve sıcaklık sınıfı bilgisiyle listelenmiş envanteri. Kurulum kayıtları: rakor tipleri, kablo seçimleri ve topraklama ölçümleri. Koruma ayarları: aşırı yük rölesi ayarları ve sertifikada belirtilen sürelerle uyumu, sensör devrelerinin test kayıtları. Bakım-onarım dosyaları: yapılan müdahaleler, onarımı yapan kuruluşun yetkinlik belgesi ve kullanılan parçalar. Personel eğitim kayıtları: bu ekipmana müdahale eden ekibin eğitim belgeleri. Altı dosyanın tamamı güncel tutulduğunda denetim rutin bir kontrole dönüşür; eksik olduğunda ise teknik olarak doğru kurulmuş bir tesis bile uygunsuzluk alabilir — çünkü bu alanda kanıtlanamayan uygunluk, uygunluk sayılmaz.
Beş Cümlelik El Kitabı
Exproof motor seçimi bölge sınıflandırmasıyla başlar: Zone bilinmeden hiçbir seçim geçerli değildir. Koruma tipi (Ex d, Ex e, Ex n, Ex t), gaz grubu ve sıcaklık sınıfı birlikte sertifikayı oluşturur ve motor bu kombinasyonun dışında kullanılamaz. Etiket, motorun güvenlik kimliğidir — okunamaz hâle gelmesi ya da boyayla kapatılması uygunsuzluktur. Kurulum ve bakım da sertifikanın parçasıdır: sertifikasız rakor, yanlış termik ayarı ya da yetkisiz onarım, belgeyi fiilen geçersiz kılar. Ve son cümle: patlayıcı ortamda motor bir tahrik elemanı değil, güvenlik zincirinin halkasıdır — kararlar bu çerçevede alınır.
