Konik helisel redüktörde keçe ve rulman, gövdenin planlı değişen iki parçasıdır. İkisinin bakımı birbirine bağlıdır: aşınan yatak mile salgı verdirir ve keçeyi bitirir; sertleşen keçe kaçakla yatağı yağsız bırakır. Değişim bu nedenle tek işlem olarak planlanır.
Bakım Referansı — Hızlı Referans
| Yağ değişim aralığı | Üretici kataloğundan alınır |
|---|---|
| Yağ viskozitesi | Üretici kataloğundan alınır |
| Yağ seviyesi | Montaj pozisyonuna (IM kodu) göre değişir |
| Havalandırma tapası | Montaj yönüne göre en üst noktada olmalıdır |
| Keçe değişimi | Yağ değişimiyle birlikte yapılır |
| Erken arıza belirtileri | Sıcaklık artışı, ses değişimi, mil çevresinde yağ izi |
Konik Pinyon Yataklarının Özel Konumu
Pinyon mili, karşılıklı çalışan konik makaralı yataklarla taşınır. Bu yataklar hem radyal yükü hem konik dişin eksenel itmesini karşılar. Aralarındaki ön yük, pinyonun eksenel konumunu sabitler; gevşeyen yatak, fabrikada kurulan temas izini kaydırır. Pinyon yatağındaki küçük bir boşluk, dişli tarafında büyük bir aşınmaya çevrilir.
Yatak Arızasının Erken Belirtileri
İlk işaret, yük altında incelen ve devirle senkron bir sestir. Gövdenin yatak bölgesinde yerel sıcaklık artışı, elle ya da termal kamerayla yakalanır. Yağ analizinde demir ve krom artışı, bilezik yorulmasını gösterir. Titreşim spektrumunda yatak arıza frekanslarının belirmesi, değişimi aylar öncesinden planlatır; okuma düzeni titreşim analizi çerçevesinde örneklenmiştir.
Söküm Öncesi Hazırlık ve Kayıt
Enerji kesilip pano üzerinde kilitlenir, yük tahrikten ayrılır ve yağ sıcakken boşaltılır. Tortu incelenir; bronz yerine çelik ağırlıklı talaş, konik helisel gövdede dişli ya da yatak kaynaklıdır. Kaplin çektirmeyle alınır; mile çekiç değdirilmez. Kapak cıvataları çapraz gevşetilir ve her şim paketinin yeri etiketlenir; paketler pinyon konumunun anahtarıdır.

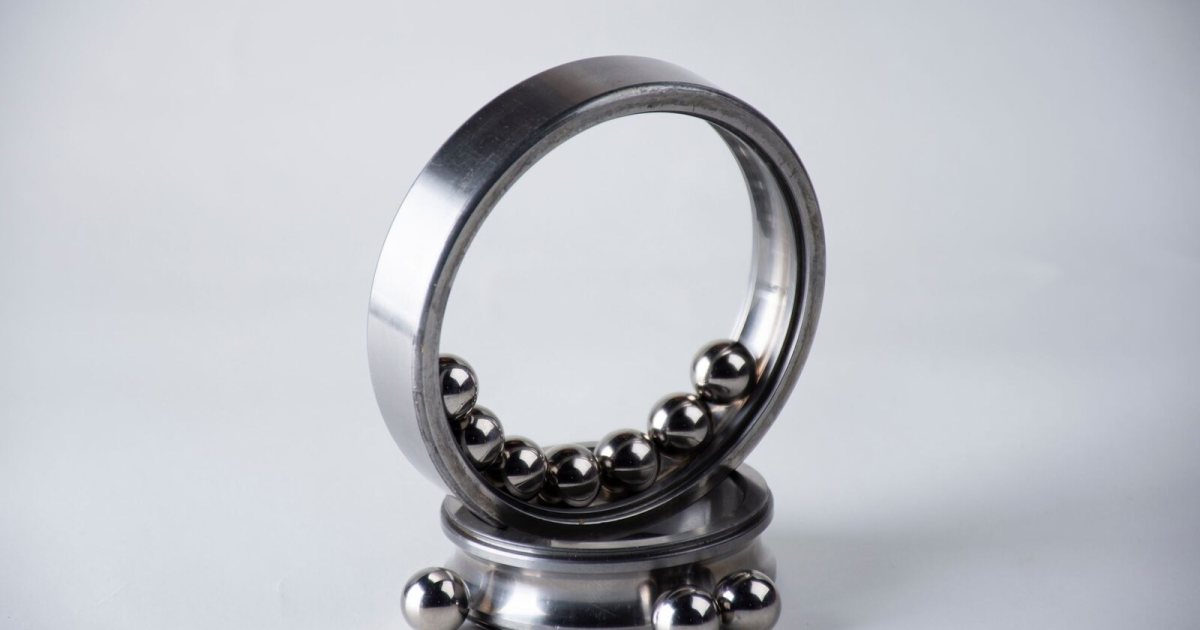

Rulmanların Çektirme ve Isıtma Disipliniyle Değişimi
Eski yataklar, bileziklere darbe verilmeden çektirmeyle alınır. Yeni yatağın iç bileziği, indüksiyon ısıtıcıyla genleştirilip mile geçirilir; kuvvet hiçbir aşamada makaralar üzerinden aktarılmaz. Dış bilezik yuvaya dik ve kademeli bastırılır. Tip ve boşluk sınıfı katalogla birebir eşleştirilir; eşdeğer görünen farklı sınıf, ön yük düzenini bozar.
Ön Yükün Dönme Direnciyle Doğrulanması
Konik makaralı çiftin ön yükü, şim kalınlığı ya da somun konumuyla kurulur ve üreticinin verdiği dönme direnci değeriyle doğrulanır. Direnç, mile sarılan iple ve el kantarıyla pratik biçimde ölçülebilir. Gevşek ayar salgı, aşırı ön yük ısınma üretir. Ayar tamamlanınca pinyon konumu markalama boyasıyla denetlenir; iz denetiminin adımları ayna mahruti ayarı kapsamındadir.
Çift Keçe ve Toz Dudağının Saha Koşuluna Göre Seçimi
Tozlu ve yıkamalı sahalarda tek dudak yetmez. Toz dudaklı keçe, ana dudağı dış kirden korur; çift keçeli düzen, araya gres doldurularak bir ön oda kurar. Islak ortamda dudak yönü ve gövde drenajı birlikte düşünülür; biriken su, en iyi keçeyi de alttan işler. Koruma düzeyi yükseldikçe sürtünme de bir miktar artar; seçim, ortamın fiilî kirlilik yüküne göre yapılır ve ilk yıl sonunda gözden geçirilir.
Keçe Seçiminde Malzeme ve Yağ Uyumu
Keçe dudağı, kullanılan yağla ve çalışma sıcaklığıyla uyumlu elastomerden seçilir. Standart nitril, sıcak gövdelerde erken sertleşir; florlu kauçuk ise geniş bir sıcaklık bandını sorunsuz taşır ve sıcak sahaların standardıdır. EP katkılı yağlar nitril esaslı elastomerleri yaşlandırabilir; üreticinin uyum tablosu esas alınır. Yağ tarafındaki kararlar yağlama seçimi kurallarıyla birlikte okunur.
Mil Yüzeyi Oluğunun Onarım Kovanıyla Kapatılması
Eski dudağın mil üzerinde açtığı parlak oluk, yeni keçenin de kaderini belirler. Tırnakla hissedilen çukura oturan dudak tutmaz. Çözüm, keçenin eksenel kaydırılması ya da mile geçirilen ince paslanmaz onarım kovanıdır. Kovan, mili tornaya almadan yüzeyi sıfırlar ve değişimin ömrünü keçenin gerçek raf ömrüne taşır.
Çıkış Mili Yataklarının Konveyör Yükü Altındaki Ömrü
Çıkış mili, yükün radyal kuvvetini doğrudan taşır; rulman ömrü bu kuvvetin küpüyle ters orantılı kısalır. Kasnak çapının büyütülmesi ve gerginliğin ölçüyle ayarlanması, ömrü katlayarak uzatır. Mile geçmeli gövdelerde tambur kuvveti yataklara iner ve katalogdaki mil yükü limiti seçimde denetlenmiş olmalıdır. Yük tarafındaki bu kararlar, değişim aralığını yıllar ölçeğinde değiştirir.
Depolanan Yedek Rulman ve Keçelerin Korunması
Yedek rulman, ambalajı açılmadan ve kuru rafta bekletilir; açık ambalaj, montaj öncesi kirlenmenin başlangıcıdır. Elastomer keçeler ışıktan ve ozondan korunur, üretim tarihi denetlenir. Yıllarca bekletilmiş bir keçe, takıldığı gün yaşlanmış olabilir. Depo kaydı, parça numarasıyla birlikte tutulur ve raf yeri etiketlenir.
Montaj Temizliğinin Görünmeyen Payı
Yatak arızalarının önemli bir bölümü, montajda giren tek bir sert parçacıkla başlar. Tezgâh, takımlar ve eller temiz tutulur; gövdenin içi yeni yağ dolmadan tortudan arındırılır. Tozlu sahada söküm, olabiliyorsa kapalı alana taşınır. Temizlik, ısıtma ve ölçü kadar belirleyici bir montaj adımıdır.
Toplama Sonrası Doğrulama Çalıştırması
Gövde toplandıktan sonra doğru yağ, doğru seviyeye doldurulur. Tahrik yüksüz çalıştırılır; ses, sıcaklık ve kaçak birkaç saat izlenir. Pinyon izi denetlenmiş, ön yük ölçülmüş ve keçe alışma terlemesini tamamlamışsa gövde yüke verilir. Değerler; şim kalınlıkları ve rulman numaralarıyla birlikte bakım dosyasına işlenir.
Gres ve Yağ Banyosunun Görev Ayrımı
Gövde içindeki yataklar, dişli yağının banyosunda ve sıçramasında yağlanır; ayrı gres istemez. Motor tarafındaki adaptör yatakları ise kimi tasarımlarda greslidir ve kendi periyodunu taşır. İki düzenin karıştırılması yaygın bir hatadır: yağ banyolu yatağa basılan gres, yağ kanallarını tıkayabilir. Yağlama şeması, gövde etiketi ve katalogla doğrulanır.
Söküm Takımlarının Değişim Kalitesine Etkisi
Doğru çektirme, hidrolik somun ve indüksiyon ısıtıcı; değişimin süresini olduğu kadar kalitesini de belirler. Uygun takım yokken kesici taşla açılan bilezikler, mil yüzeyine hasar bırakır. Büyük gövdelerde yatak değişimi, takım listesiyle planlanır ve eksik takımla işe başlanmaz. Takım yatırımı, tek bir mil hasarının bedelinden küçüktür. Kiralık takım kullanılan işletmelerde değişim planı, takımın teslim tarihine bağlanır.
Değişim Periyodunun İşletme Verisiyle Kurulması
Katalog ömrü başlangıç tahminidir; gerçek periyot, yağ analizi ve titreşim eğilimiyle güncellenir. Sıcak, tozlu ve darbeli işletmede periyot kısalır. Seçim aşamasında doğru servis faktörü, bakım aralığını en baştan uzatır; zincirin bütünü konik helisel redüktör seçimi çerçevesinde, tip tanıtımı konik helisel redüktör kapsamında yer alır.
Keçe ve rulman bakımı; çektirme, ısıtma ve ölçüyle yürüyen bir disiplindir. Ön yük doğrulanıp pinyon izi ortalandığında değişim, bir arıza onarımı değil ömür uzatma işlemi olur.
