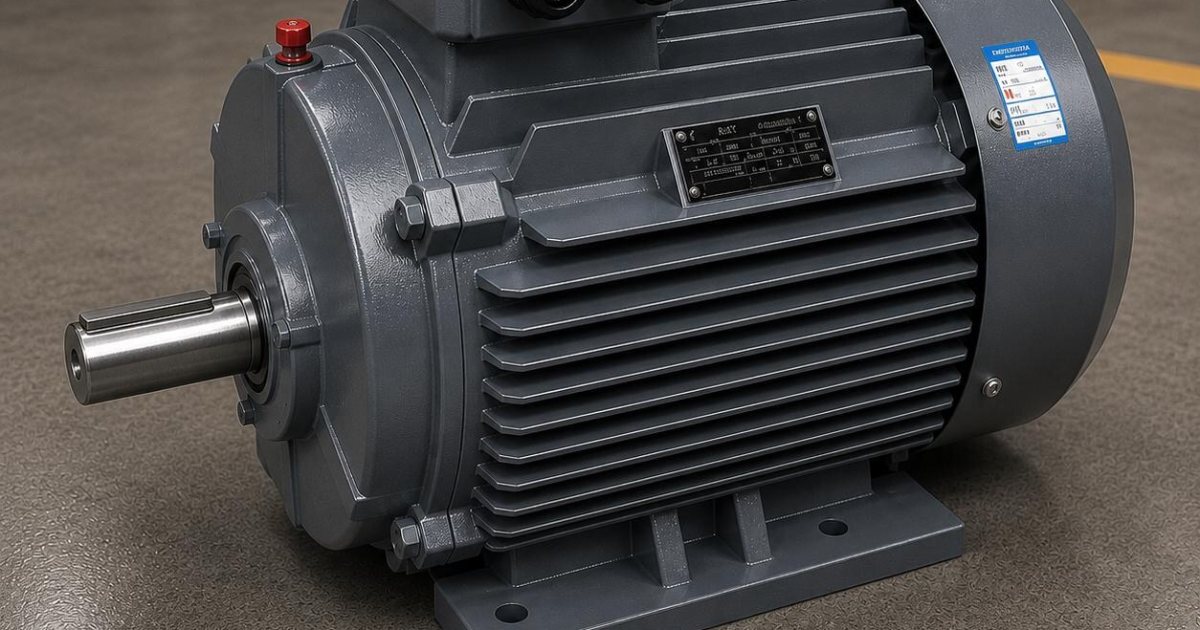

Motor plakasındaki değerler, o motorun ne yapabileceğini ve hangi koşulda çalışacağını tek bakışta anlatır. Yanlış okunan bir etiket; hatalı sigorta, ince kablo ya da yanlış bağlantıyla sonuçlanır. IE3 bir trifaze motorun plakasındaki her değerin anlamı ve sahadaki karşılığı aşağıda açıklanmıştır.
Güç, gerilim ve akım
Anma gücü (kW) motorun mil ucunda sürekli verebileceği mekanik güçtür; şebekeden çektiği elektriksel güç değildir. Gerilim iki değerle yazılır (örn. 400/690 V) ve bu, üçgen/yıldız bağlantı eşiğini gösterir. Anma akımı (A) da gerilime bağlı iki değerle verilir; sigorta ve kontaktör bu akıma göre seçilir. Etiketteki akım nominal yük içindir, kalkış akımı bunun 5-7 katına çıkar.
Devir, kutup ve frekans
rpm değeri yük altındaki gerçek deviri verir; 1450 d/dk bir 4 kutuplu motoru, 2900 d/dk bir 2 kutuplu motoru işaret eder. Senkron devirle (1500/3000) plaka devri arasındaki fark kaymadır ve motorun yük altında çalıştığını gösterir. Frekans 50 Hz Türkiye şebekesi içindir; 60 Hz bir motoru 50 Hz'de çalıştırmak deviri ve gücü değiştirir.
Verim sınıfı ve güç katsayısı
IE3 ibaresi, IEC 60034-30-1'e göre premium verim sınıfını gösterir ve 0,75 kW üzeri trifaze motorlarda artık asgari koşuldur. cosφ (güç katsayısı) motorun reaktif güç çekişini anlatır; düşük yükte cosφ düşer, kompanzasyon ihtiyacı artar. Verim ve cosφ birlikte, motorun şebekeye yükünü belirler.
Koruma, rejim ve montaj
IP55 gibi bir koruma kodu, toza ve su püskürtmesine karşı dayanımı verir. S1 çalışma rejimi sürekli çalışmayı, S3/S4 dur-kalk rejimini gösterir. IM B3/B5 gibi kodlar montaj biçimini (ayaklı/flanşlı) belirtir. Yalıtım sınıfı (genelde F) sargının dayanabileceği sıcaklığı söyler. Bu üç değer, motorun ortama ve göreve uygunluğunu belirler; Trifaze IE3 motor seçerken kW hesabı yapılırken bu satırlar da güç değeri kadar yön verir.
Etiket okunurken işlevsel bir sıra izlemek yararlı olur: önce güç ve devir (ne kadar iş), sonra gerilim ve bağlantı (nasıl beslenecek), en son koruma ve rejim (hangi ortamda). Bu sırayla bakıldığında her satırın motor seçimine nasıl girdiği netleşir.
