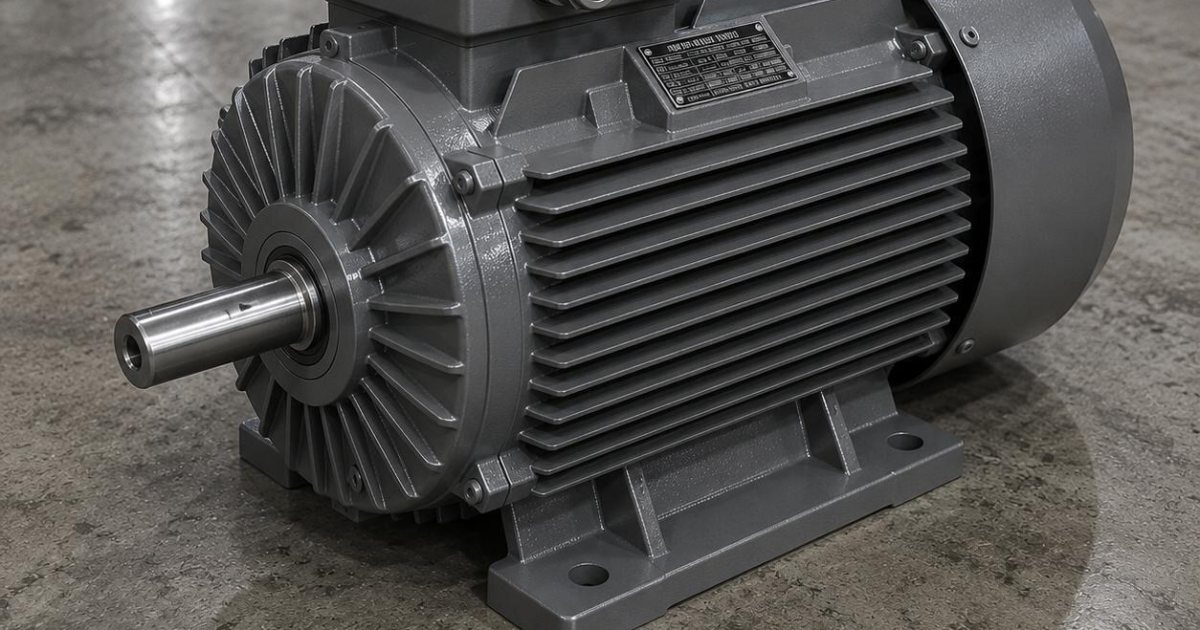

Trifaze bir IE3 motorda doğru kW değeri, katalogdan bir üst kademeyi işaretlemekle değil, yükün gerçek güç ihtiyacıyla belirlenir. Yükün çektiği güç, motorun döneceği devir ve prosesin çalışma rejimi bilinmeden seçilen motor ya sürekli zorlanır ya da yarı yükte verimsiz döner. kW hesabı çalışma noktasından kurulduğunda IE3 sınıfının bu hesaba nasıl girdiği ve sahada en çok atlanan noktalar da yerine oturur.
Motor gücü hangi büyüklüklerden çıkar
Bir motorun mil ucunda verdiği mekanik güç, tork ile devrin çarpımından gelir: P(kW) = T(Nm) × n(d/dk) / 9550. Yani 200 Nm tork isteyen bir yükü 1450 d/dk'da döndürmek için mil ucunda yaklaşık 30 kW gerekir. Elektriksel taraftaysa şebekeden çekilen güç P = √3 × U × I × cosφ ile bulunur; motorun verimi (η) bu iki değeri birbirine bağlar. IE3 sınıfının anlamı tam burada beliriyor: aynı 30 kW'lık mekanik işi daha az elektrik çekerek üretmektir; çünkü kayıplar düşük tutulmuştur.
Uygulamada hesabın başladığı yer yük tarafıdır. Pompa, fan, konveyör ya da kırıcı; her birinin tork-devir eğrisi farklıdır. Fan ve santrifüj pompa gibi değişken tork yüklerinde güç devrin küpüyle artar, dolayısıyla devri %10 düşürmek gücü yaklaşık üçte bir azaltır. Konveyör gibi sabit tork yüklerinde ise güç doğrudan devirle orantılı gider. Motoru seçmeden önce yükün hangi gruba girdiğini belirlemek, kW değerini olduğundan büyük ya da küçük tutmanın önüne geçer.
IE3 zorunluluğu hesabı nasıl değiştiriyor
Avrupa Birliği'nin ekotasarım düzenlemesi (EU 2019/1781), 1 Temmuz 2021'den bu yana 0,75 kW ile 1000 kW arasındaki trifaze motorların en az IE3 verim sınıfında olmasını şart koşuyor. Yalnızca frekans invertörüyle (VFD) çalıştırılan motorlarda bu sınır IE2'ye iniyor. 75-200 kW aralığında ise 1 Temmuz 2023'ten itibaren IE4 sınıfı devreye girdi. Türkiye pazarındaki motorlar da bu MEPS eşiklerine göre şekilleniyor; mevcut ekotasarım yönetmelikleri uyarınca IE3, sanayide kullanılabilecek asgari yasal verim sınırıdır.
Bu ayrım seçimde işe yarıyor. Sabit devirde çalışacak bir motor için IE3 zaten tabandır. Ama motoru bir invertörün arkasına koyacaksanız IE2 gövde de mevzuata uyar ve maliyet avantajı sunabilir. Çoğu tanıtım metni bu istisnayı atlıyor; oysa VFD'li bir hat kuruyorsanız sınıf tercihini buna göre yapmak doğrudan bütçeye yansır.
kW dışında seçimi belirleyen parametreler
Güç (kW) hesabı yapıldıktan sonra motorun çalışacağı ortam koşulları da seçime girer:
- Çalışma rejimi (S1-S9): Kesintisiz dönen bir proseste S1 rejimi esas alınır. Sık dur-kalk yapan bir uygulamada S3/S4 rejimi ve devreye girme sıklığı, ısınma yüzünden efektif gücü düşürür.
- Koruma sınıfı (IP): Tozlu, nemli ya da yıkanan ortamlarda IP55 ve üzeri gerekir. IP değeri düşük seçilen bir motor kW'sı doğru olsa bile sargı nemden zarar görür.
- Kutup sayısı: 2 kutup ~2900 d/dk, 4 kutup ~1450 d/dk, 6 kutup ~960 d/dk verir. Yüksek tork isteyen düşük hızlı uygulamalarda 4-6 kutup, yüksek devirli uygulamalarda 2 kutup tercih edilir. Aynı kW farklı kutup sayısıyla çok farklı tork üretir.
- Montaj biçimi (B3/B5/B14): Ayaklı mı, flanşlı mı bağlanacağı hesabı değil ama uyumu belirler.
Motoru gereğinden büyük seçmenin maliyeti
Sahada en sık yapılan hata, "garanti olsun" diye motoru bir-iki beden büyük almak. Yarı yükün altında çalışan asenkron motorun güç katsayısı (cosφ) düşer, verimi nominal noktanın gerisine gider. Böylece IE3 gövdeye para ödenmesine rağmen motor IE1 gibi çalıştırılmış olur. 7,5 kW'lık bir IE3 motorun yılda 6000 saat çalışması, bir alt verim sınıfına göre kabaca birkaç yüz dolarlık elektrik farkı yaratır; motoru gereğinden büyük seçmek bu kazancı yük noktasından geri alır. Motoru yükün %75-100 bandında çalışacak şekilde seçmek, hem verimi hem güç katsayısını nominal değere yakın tutar.
Basit bir hesap örneği
Örnek bir uygulamada 4500 N yükü 0,8 m/s hızla taşıyan bir konveyör ele alınabilir. Mekanik güç P = F × v = 4500 × 0,8 = 3600 W = 3,6 kW. Redüktör ve aktarma verimi %90 kabul edildiğinde motor milinde yaklaşık 4 kW güç gerekir. Emniyet payı ve standart kademe (4 kW zaten mevcut) dikkate alınarak 4 kW IE3, 4 kutup, IP55, S1 bir motor makul bir seçim olur. Aynı yükü 5,5 kW ile karşılamak, paranın ötesinde yük noktasını aşağı çekerek verimi düşürür. Hesabı yükten başlatmak, katalogdan başlatmaktan her zaman daha doğru sonuç verir.
kW değeri tork-devir ilişkisinden hesaplandıktan sonra üstüne rejim, IP ve kutup sayısı eklendiğinde, IE3 sınıfı mevzuatın verdiği tabandan zaten devreye giriyor. Asıl kazanç, motoru gerçek yük noktasına oturtmaktan geliyor.
