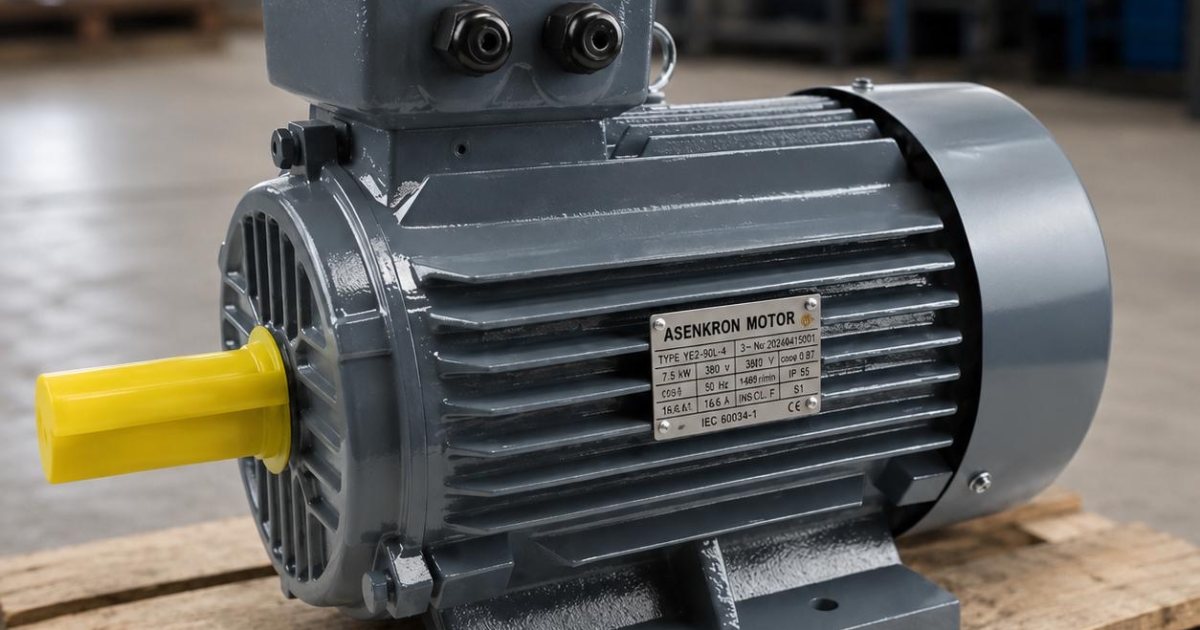

Monofaze motor, tek fazlı 220 V şebekeden çalışan bir asenkron motordur. Evsel ve hafif sanayi uygulamalarının büyük bölümü bu motorlarla döner.
Tek fazın döner alan sorunu
Üç fazlı bir motor, üç sargısı arasındaki 120 derecelik faz farkı sayesinde doğal bir döner manyetik alan üretir. Tek fazlı şebekede ise yalnızca bir sargı ve bir gerilim vardır. Tek sargının ürettiği alan, dönmek yerine yerinde salınır ve rotoru bir yöne itemez. Bu salınımlı alan, duran bir rotoru kendiliğinden döndüremez; motor kalkış yapamaz. Monofaze motorun temel tasarım sorunu, tek fazdan bir döner alan elde etmektir.
Yardımcı sargı ve kondansatörün rolü
Bu sorun, statora bir yardımcı (kalkış) sargısı eklenerek çözülür. Yardımcı sargı, ana sargıya göre uzayda 90 derece kaydırılmış olarak yerleştirilir. Bu sargının önüne bir kondansatör konulduğunda, içinden geçen akım ana sargı akımına göre yaklaşık 90 derece faz farkıyla akar. Uzaydaki ve zamandaki bu iki 90 derecelik fark birleştiğinde, iki sargı birlikte bir döner alan oluşturur ve rotor bu alanla dönmeye başlar. Kondansatör, tek fazdan yapay bir ikinci faz üretmenin aracıdır.
Monofaze motor tipleri
Kondansatörün nasıl kullanıldığı, motorun tipini belirler. Kalkış kondansatörlü motorda (CSIR) kondansatör yalnızca kalkışta devrededir ve yüksek kalkış torku verir. Daimi kondansatörlü motorda (PSC) kondansatör sürekli devrede kalır; kalkış torku düşüktür ama motor sessiz ve dengeli çalışır. İki kondansatörlü motorda (CSCR) hem kalkış hem çalışma kondansatörü bulunur ve iki dünyanın en iyisini birleştirir. Her tip, farklı bir yük ve kalkış ihtiyacına yanıt verir.
Merkezkaç anahtarı ve kalkış sargısının ayrılması
Kalkış kondansatörlü motorlarda yardımcı sargı, yalnızca kalkış için gereklidir. Motor anma hızının yaklaşık %75'ine ulaştığında, mil üzerindeki merkezkaç anahtarı merkezkaç kuvvetiyle açılır ve yardımcı sargıyı devreden çıkarır. Bundan sonra motor, yalnızca ana sargısıyla döner. Bu ayırma iki nedenle önemlidir: kalkış kondansatörü sürekli çalışmaya uygun değildir ve devrede kalırsa aşırı ısınıp bozulur. Merkezkaç anahtarının arızalanması, monofaze motor sorunlarının sık görülen bir kaynağıdır.
Kalkış ve çalışma kondansatörü farkı
İki kondansatör tipi, farklı görevler için üretilir. Kalkış kondansatörü elektrolitik yapıdadır, yüksek kapasitans değeri taşır ve yalnızca kısa kalkış süresi için tasarlanmıştır. Çalışma kondansatörü ise film (polipropilen ya da yağlı) yapıdadır, sürekli gerilim altında çalışabilir ve güç katsayısını düzelterek verimi yükseltir. Kalkış kondansatörünün mikrofarad değeri yüksek, çalışma kondansatörününki daha düşüktür. Bir motorda yanlış tip kondansatör kullanmak, ya kalkış sorununa ya da kondansatörün erken bozulmasına yol açar.
Verim ve mevzuat
Monofaze motorların kayıpları, aynı güçteki üç fazlı motorlara göre iki ilâ dört kat daha fazladır. Bunun nedeni, tek fazlı yapının daha yüksek kayıp üretmesi ve döner alanın üç fazlı kadar düzgün olmamasıdır. Avrupa Birliği ekotasarım düzenlemesi (EU 2019/1781), 1 Temmuz 2023'ten itibaren 0,12 kW ve üzerindeki tek fazlı motorların en az IE2 sınıfında olmasını şart koşar. Bu, monofaze motorlarda da verimin artık bir seçim ölçütü hâline geldiğini gösterir. Sürekli çalışan bir monofaze uygulamada, çalışma kondansatörlü ve yüksek verimli bir motor işletme maliyetini düşürür.
Güç aralığı ve tipik uygulamalar
Monofaze motorlar genellikle 0,06 kW ile 3 kW arasındaki güçlerde üretilir. Bu aralık, tek fazlı şebekenin taşıyabileceği akımla sınırlıdır; daha yüksek güçlerde üç fazlı motora geçilir. Küçük pompalar, fanlar, kompresörler, çamaşır ve bulaşık makineleri, hava perdeleri ve atölye tezgâhları bu motorlarla çalışır. Uygulamanın kalkış zorluğu, motor tipini belirleyen ilk ölçüttür: kolay kalkan bir fan ile zor kalkan bir kompresör, farklı monofaze tipleri gerektirir. Doğru tip, hem kalkışı hem sürekli çalışmayı güvence altına alır.
Doğru monofaze motor seçimi
Monofaze motor seçimi, dört ölçüte dayanır. İlki kalkış torku ihtiyacıdır; zor kalkan yüklerde kalkış kondansatörlü, kolay kalkan yüklerde daimi kondansatörlü tip seçilir. İkincisi güçtür ve gerçek yük ihtiyacına göre belirlenir. Üçüncüsü çalışma rejimidir; sık kalkıp duran bir uygulamada merkezkaç anahtarsız daimi kondansatörlü yapı daha güvenilirdir. Dördüncüsü verimdir; sürekli çalışan bir motorda yüksek verimli bir seçim, elektrik maliyetini uzun vadede aşağı çeker. Gücün doğru seçilmesi, trifaze motorlarda olduğu gibi burada da temel adımdır ve yüksek verimli motor sınıfları mantığıyla değerlendirilir.
Bağlantı ve montaj noktaları
Monofaze motorun kararlı çalışması, doğru bağlantıyla başlar. Klemens kutusunda ana sargı, yardımcı sargı ve kondansatör uçları ayrı ayrı bağlanır; kutu kapağının içindeki şema bu bağlantıyı gösterir. Besleme kablosunun kesiti motorun akımına uygun seçilir, çünkü ince bir kablo ısınır ve gerilim düşümü yaratır. Motorun topraklama ucu mutlaka bağlanır, bu bağlantı elektrik çarpması riskine karşı temel güvenlik önlemidir. Montajda motorun havalandırma açıklıkları serbest bırakılır, çünkü tıkalı bir fan kapağı motoru ısıtır. Bağlantı ve montaj kurallarına uyulması, motorun hem güvenli hem uzun ömürlü çalışmasını sağlar.
Isınma ve termik koruma
Monofaze motor, aşırı yük ya da kalkış sorununda hızla ısınır. Kalkamayan bir motor, kalkış akımını sürekli çekerek ana sargısını kısa sürede yakabilir. Bu riske karşı motorların çoğunda sargıya gömülü bir termik koruma bulunur. Bu koruma, sargı sıcaklığı sınırı aşınca motoru durdurur ve soğuyunca yeniden çalışmaya izin verir. Sürekli çalışan bir monofaze motorda termik korumanın varlığı, sargının yanmasını önleyen önemli bir güvenlik katmanıdır.
