Dahlander motor arızalarının büyük bölümü sargıda değil klemens kutusunda doğar. Altı uç ve bir köprü, tek hızlı motora alışmış bir ele fazla seçenek bırakır; yanlış kombinasyonların her biri farklı bir arıza tablosu üretir. Kutudaki beş tipik yanlış ve her birinin sahadaki imzası bu bölümde toplanmıştır.
Köprünün Unutulması ve Boşta Kalan Uçlar
Yüksek hız bağlantısında 1U-1V-1W uçlarının kısa devre edilmesi gerekir. Köprü unutulduğunda çift yıldızın yıldız noktası kurulmaz; motor homurdanır, dönemez ya da yüksüz dönüp yükte kalır. Akım, anma değerinin üzerine çıkar ve termik açar. Yüksek hız arızalarında ilk denetim her zaman köprünün varlığı ve sıkılığıdır.
Köprünün Yanlış Uç Grubuna Vurulması
Köprü 2'li uçlara vurulup şebeke 1'li uçlarda bırakılırsa sargı, üçgen çalışırken orta uçları kısa devre edilmiş olur. Yarım bobinler kendi içinde çevrim akımı üretir; motor titrer, hızla ısınır ve sigorta atar. Bu tablo, yüksek hızda sigorta attıran motor arızasının klemens kaynaklı en yaygın nedenidir.
Besleme ve Köprü Gruplarının Birlikte Karıştırılması
Şebekenin 2'li uçlara verilip köprünün de 2'li uçlara vurulması, beslemeyi doğrudan kısa devre eder. Kontaktör kapanır kapanmaz sigortalar atar; motor hiç dönmez. Pano tarafında iz bırakmayan bu hata, kutu kapağı açılınca ilk bakışta görünür. Uç işaretleri okunmadan renk ezberiyle bağlantı yapılması bu tablonun tipik kaynağıdır.
Faz Çaprazının Atlanması ve Yön Değişimi
Üçgen ve çift yıldız düzenlerinde alanın dönüş yönünü korumak için şemalar, 2'li grupta iki fazın yerini değiştirir. Çapraz atlanırsa motor iki hızda ters yönlere döner. Fan yükünde bu, düşük hızda üfleyip yüksek hızda emen bir sistem bırakır. Yön, iki hızda da ayrı ayrı denetlenmedikçe hata gizli kalır.
Gevşek Köprü ve Isınan Klemens
Köprü doğru yerde olsa da gevşek sıkılmışsa temas direnci büyür. Yüksek hızda köprüden geçen akım, bağlantıyı ısıtır; somun zamanla tavlanıp yay özelliğini yitirir ve direnç daha da artar. Kutu kapağında is, erimiş yalıtkan kokusu ve renk atmış pirinç köprü bu döngünün izleridir. Isınan bağlantı, faz kaybıyla aynı belirtileri üretir ve düşük hızda çalışmama teşhisini yanıltır.
Tork Anahtarıyla Sıkmanın Standartlaştırılması
Klemens cıvatalarının sıkma torku, klemens boyutuna göre üretici tablosunda verilir; M5 klemens için 2,5 Nm dolayı tipiktir. Hisle sıkılan bağlantı ya gevşek kalır ya da porselen taşıyıcıyı çatlatır. Küçük bir tork tornavidası, kutu bakımının standart aleti olmalıdır. Sıkma değeri, kutu kapağının içindeki şemaya not edilir.
Uç Etiketinin Silindiği Motorlarda Eşleme
Eski motorlarda uç işaretleri silinmiş olabilir. Ohmmetreyle üç kol bulunur; her kolun iki ucu belirlenir ve orta uç, direncin yarı değerinden tanınır. Eşleme yapılmadan deneme yanılmayla bağlantı, sargıyı riske atar. Eşlenen uçlar kalıcı biçimde etiketlenir ve kutu kapağının içine güncel şema yapıştırılır.
Köprü Malzemesinin ve Kesitinin Seçimi
Köprü, yüksek hız akımının tamamını taşır; kesiti besleme iletkeninden küçük seçilemez. Fabrika köprüsü kaybolduğunda yerine sarılan ince tel, gizli bir direnç ekler ve yük altında ısınır. Doğru uygulama, motorla birlikte verilen pirinç köprünün ya da eş kesitli izoleli iletkenin kullanılmasıdır. Köprü somunları, klemens cıvatasının tork değeriyle sıkılır.
Nem ve Korozyonun Bağlantıya Etkisi
Dış ortamda çalışan motorlarda kutu içine giren nem, pirinç köprü ile bakır pabuç arasında korozyon başlatır. Oksitlenen temas yüzeyi, geçiş direncini yıllar içinde sessizce büyütür ve yük altında ısınma başlatır. Kapak contasının bütünlüğü ve kablo rakorunun sıkılığı, kutu bakımının kalıcı kalemleridir. Yıllık bakımda köprü sökülüp temas yüzeyleri parlatılır ve yeniden torklanır.
Kutu İçi Yalıtım ve Boş Uçların Güvenliği

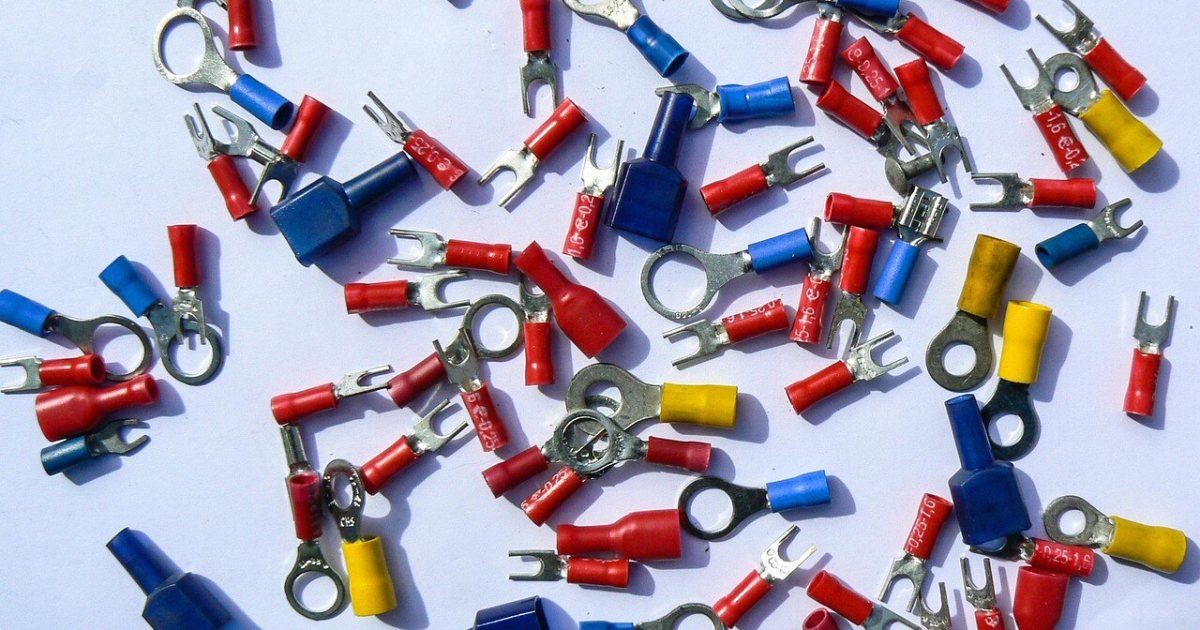

Düşük hız bağlantısında boşta kalan 2'li uçlar gerilim taşır; yalıtılmadan bırakılırsa titreşimle gövdeye ya da birbirine değer. Uç pabuçları izole edilir ve kutu içinde sabitlenir. Rakor gevşekliği, titreşimle kablonun ağırlığını klemense taşıtır ve iletkeni pabuç dibinden yorarak kırar. Kutu içi düzen, bağlantının kendisi kadar arıza belirleyicidir; sıkışık kutuda pabuçlar birbirine dayanır.
Pano Kablosunun Kutuya Doğru Sırayla Taşınması
Panodan gelen iki grup kablo — K1 çıkışı ve K2 çıkışı — kutuya aynı rakordan girse de uç sırası karışmamalıdır. Damar etiketleri panoda basılır ve kutu tarafında okunarak bağlanır. Etiketsiz çekilen kabloda uçlar zil testiyle tek tek eşlenir. Altı damarın iki üçlü gruba doğru dağıtılması, kutu hatalarının yarısını baştan önler.
Bakım Sonrası Yanlış Toplamanın Önüne Geçilmesi
Kutu en çok, keçe ya da rulman bakımı sonrasında yanlış toplanır: sökümde çıkarılan köprünün yeri unutulur. Söküm öncesi kutunun fotoğrafı çekilir ve kapak içine yapıştırılmış şema güncel tutulur. Toplamada fotoğraf ile şema karşılaştırılır. Bu iki kâğıtlık disiplin, bakım sonrası arıza çağrılarını görünür biçimde azaltır.
Kontaktörlü Sistemde Kutu Hatasının Gizlenmesi
Pano kontaktörleri doğru kurulmuşsa bile kutudaki yanlış, sistemin bir hızında kendini gösterir. Tek hızda düzgün çalışan motor, öbür hızda arıza veriyorsa kusur genellikle kutudadır. Kontaktör tarafının denetimi hız seçimi kontaktör devresi düzeniyle yapılır; kutu ve pano, iki ayrı denetim kalemi olarak ele alınır.
Kutu Sıcaklığının Periyodik Yoklanması
Yük altındaki motorun kutu kapağına elle ya da temaslı termometreyle dokunmak, bağlantı sorunlarını erkenden yakalar. Gövdeden belirgin sıcak bir kutu, içeride direnç büyüyen bir noktayı işaret eder. Termal kamera turu yapılan tesislerde klemens kutuları rotaya eklenir. Erken yakalanan sıcak bağlantı, faz kaybına dönüşmeden birkaç dakikada torklanır.
Devreye Alma Öncesi Kutu Kontrol Listesi
Kapak kapatılmadan beş madde denetlenir: uç adları etiketle uyumlu, köprü doğru grupta ve tork anahtarıyla sıkılı, boş uçlar yalıtılı, faz çaprazı şemaya uygun, kablo pabuçları gergisiz. Bu beş madde, kutu kaynaklı arızaların neredeyse tamamını kapatır. Şemanın bütünü Dahlander bağlantı şeması kurallarında tanımlıdır; motor ailesi için çift hızlı Dahlander motor kategorisi bütünleyicidir.
Klemens kutusu, Dahlander'ın en küçük ama en yoğun arıza kaynağıdır. Beş maddelik kontrol listesi alışkanlığa dönüştüğünde kutu, arıza listesinden silinir.
