3 fazlı asenkron motorlarda kayıplar, şebekeden çekilen gücün mile ulaşamayan bölümüdür ve motorun ömür maliyetinin asıl belirleyicisidir: sanayide bir motorun on yıllık elektrik gideri, satın alma bedelinin onlarca katına ulaşır. Bu ana yazı; kayıpların beş kalemini, verim kavramının doğru okunuşunu, IE sınıflarının anlamını ve işletmedeki ekonomi hesabını tek haritada toplar. Beş uydu konu — kayıp bileşenlerinin derin anatomisi, verim ölçüm yöntemleri, kısmi yük davranışı, kompanzasyon ve dizayn sınıfları — bu haritadan dallanır.
Verim Kavramının Doğru Tanımı
Verim, mil gücünün şebekeden çekilen aktif güce oranıdır: η = Pmil / Pgiriş. İki karışıklık sahada sürekli tekrarlanır. Birincisi güç faktörüyle karıştırmak: cosφ, aktif gücün görünür güce oranıdır ve verimden bağımsız bir büyüklüktür — cosφ değeri düşük bir motor verimli, cosφ değeri yüksek bir motor verimsiz olabilir; kompanzasyon cosφ değerini düzeltir, verimi değiştirmez. İkincisi etiketi sabit sanmak: etiketteki verim, anma yükünde ve anma geriliminde ölçülen tek noktadır; motor kısmi yükte, düşük gerilimde ya da yüksek sıcaklıkta bambaşka noktalarda çalışır. Verimi tek sayı değil, yük ekseninde bir eğri kabul eden bakış, bütün enerji hesaplarının doğru başlangıcıdır; eğrinin biçimi kısmi yükte verim incelemesiyle açılır.
Beş Kayıp Kalemi: Kısa Harita
| Kayıp kalemi | Kaynağı | Yükle ilişkisi |
|---|---|---|
| Stator bakır kaybı | Sargı direncinde ısınan akım | Akımın karesiyle büyür |
| Rotor kaybı | Kafes akımları; kayma ile orantılı | Yükle birlikte artar |
| Demir kaybı | Nüvede histerezis ve girdap akımları | Yükten bağımsız, gerilime bağlı |
| Sürtünme ve vantilasyon | Yataklar ve soğutma fanı | Devirle belirlenir, yükten bağımsız |
| Ek kayıplar | Kaçak akılar, harmonik alanlar | Yükle artar, hesabı en zor kalem |
Tablonun işletme dili şudur: ilk iki kalem yük kayıplarıdır, sonraki iki kalem sabit kayıplardır; ek kayıplar arada durur. Sabit-değişken ayrımı, kısmi yük davranışından boşta ölçüme kadar bütün analizlerin anahtarıdır. Her kalemin fiziği, tipik payları ve azaltma yolları kayıp bileşenleri incelemesinde derinleşir.
Kayıpların Güç Yolculuğundaki Yeri
Şebekeden giren güç, motoru durak durak terk eder: önce stator sargısında bakır kaybı ödenir, nüveden geçerken demir kaybı düşülür; kalan güç hava aralığını geçip rotora ulaşır. Rotorda kayma oranı kadar pay ısıya döner — rotor kaybı, kayma çarpı hava aralığı gücüne eşittir — ve mekanik güçten sürtünme-vantilasyon payı düşülünce mil gücü kalır. Bu zincirin en değerli sonucu kaymayla ilgilidir: anma kayması yüzde 2 olan bir motor, aralık gücünün yüzde 98'ini mekanik güce çevirirken, yüzde 5 kaymalı eski bir tasarım aynı noktada iki buçuk kat rotor ısısı üretir. Verimli motorların düşük kaymalı olmasının nedeni bu zincirde saklıdır; zincirin devre üzerindeki matematiği eşdeğer devre incelemesinde kurulur.
IE Sınıfları: Uluslararası Verim Merdiveni
IEC 60034-30-1, motor verimliliğini IE1 (standart) ile IE5 (ultra premium) arasında sınıflar; her basamak, güç ve kutup sayısına göre tanımlanmış verim eşikleri demektir. Türkiye ve Avrupa mevzuatı, piyasaya arzda geniş bir aralık için IE3'ü taban yapmıştır; IE4 yaygın katalog seçeneğidir, IE5 çoğunlukla kalıcı mıknatıslı tasarımlarla ulaşılan uç noktadır. Basamaklar arası fark küçük görünür — 11 kW 4 kutupta IE2→IE3 kabaca bir puanlık verim artışıdır — ama kesintisiz çalışan motorda bu puan, yıllar içinde motorun kendi bedelini aşan bir tasarruf birikimi üretir. Sınıfların işletme ekonomisi IE3-IE4 farkı kıyasında, merdivenin tepesindeki tasarımlar IE5 ultra verimli motor ve PMSM içeriklerinde ele alınır.
Verimi Ne Belirler? Tasarımın Dört Vidası
İki motor arasındaki verim farkı, dört tasarım kararının toplamıdır. Aktif malzeme miktarı: daha çok bakır ve daha çok sac, aynı işi daha düşük akı ve akım yoğunluğuyla yapmak demektir — verimli motorların aynı güçte daha ağır olması bundandır. Sac kalitesi: nüve çeliğinin W/kg sınıfı, demir kaybının doğrudan çarpanıdır ve ayrıntısı sac paketi incelemesindedir. Rotor tasarımı: kafes malzemesi (alüminyum-bakır) ve oluk geometrisi, rotor kaybıyla kalkış karakteri arasındaki dengeyi kurar; bu denge sincap kafesli rotor anlatımında açılır. Fan ve yatak seçimi: verimli serilerde soğutma fanı yeniden boyutlanır, sürtünme payı küçülür. Dört vida birden sıkıldığında IE basamağı çıkılır; fiyat farkının mühendislik karşılığı budur ve alım terazisi fiyat etkenleri incelemesiyle kurulur.
Ölçüm: Etiket Değeri Nereden Geliyor?
Etiketteki verim, IEC 60034-2-1 standardının tanımladığı deney zinciriyle belirlenir: doğrudan yöntemde giriş ve çıkış güçleri birlikte ölçülür; kayıp toplama yönteminde her kalem ayrı deneyle çıkarılıp toplanır. Sahadaki motorun verimini merak eden işletme için ölçüm daha zorlu ama olanaklıdır: giriş gücü analizörle, mil gücü kayma ya da akım kestirimiyle bulunur ve sonuç, etiketle karşılaştırılır. Bu karşılaştırmanın değeri teşhistedir — etiketinden birkaç puan sapmış bir motor; hasarlı nüve, gevşek bağlantı ya da aşınmış yatak sinyali verir. Yöntemlerin ayrıntısı, belirsizlik payları ve saha reçeteleri verim ölçümü altında bir araya getirilmiştir.
Boşta Ölçümün Teşhis Değeri
Kayıp haritasının en ucuz sağlaması, kaplinden ayrılmış motorun boşta ölçümüdür; on dakikalık bu deney iki sabit kalemi tek seferde fotoğraflar. Boşta çekilen aktif güç, demir kaybı ile sürtünme-vantilasyon toplamına (artı küçük bir bakır payına) eşittir; boşta akım ise mıknatıslanma iştahını gösterir. Değerlerin kendisi kadar zaman içindeki seyri konuşur: yıllar içinde tırmanan boşta güç, nüve ya da yatak tarafında büyüyen bir sabit kaybın; şişen boşta akım, açılmış hava aralığının ya da zorlanan nüvenin ihbarıdır. Devreye alma günü kaydedilen boşta değerleri, motor kartının en kıymetli iki sayısıdır — sonraki her bakım turu, aynı iki sayıyı yeniden ölçüp karşılaştırmakla kayıp denetimini sürdürür. Ölçüm düzeninin ayrıntısı verim ölçümü ve eşdeğer devre deneyleriyle aynı disiplini paylaşır.
Kısmi Yük Gerçeği ve Boyutlandırma
Sahadaki motorların büyük bölümü anma yükünün altında çalışır ve verim eğrisi bu bölgede okunmalıdır: eğri tipik olarak yüzde 75 civarında tepe yapar, yüzde 50'ye dek yumuşak düşer, yüzde 25 altında sert kötüleşir — sabit kayıplar küçülen işe bölündükçe her kilovatsaat pahalanır. Aşırı boyutlandırılmış motor bu tuzağın kalıcı müşterisidir: hem verim düşer hem cosφ kötüleşir hem de bir üst gövdenin bedeli ödenmiş olur. Doğru boyutlandırma, yükün saha ölçümüyle başlar; ölçüm ve karar zinciri kısmi yükte verim incelemesinde, akım tarafı amper hesaplama yöntemiyle yürütülür.
Sıcaklığın Verim Üzerindeki Payı
Kayıp haritası, sıcaklıkla birlikte kayan bir haritadır. Bakır direnci sıcaklıkla yükselir: 75 derece işletme sıcaklığındaki sargı, soğuk hâline göre kabaca beşte bir daha dirençlidir ve bakır kayıpları aynı oranda büyür. Bu ilişki çift yönlü bir sarmal kurabilir — tıkalı soğutma kanalı sıcaklığı yükseltir, yükselen sıcaklık kaybı büyütür, büyüyen kayıp sıcaklığı daha da yükseltir. Sarmalın işletmedeki üç görünümü tanınmalıdır: yaz aylarında aynı yükte artan tüketim, temizlik sonrası düşen gövde sıcaklığı ve fazlar arası dengesizlikle ısınan sargının verim kaybı. Ölçüm disiplini de sıcaklığı hesaba katmalıdır: kış günü ölçülen direnç ile yaz öğleni ölçülen direnç aynı motoru anlatmaz; kayıtlara ortam ve gövde sıcaklığı birlikte yazılır. Soğutma bakımı bu çerçevede bir enerji yatırımıdır — kanat temizliğinin bedeli sıfıra yakın, getirisi süreklidir.
Sürücülü Sistemde Kayıp Haritası
Frekans konvertörü tabloya iki yeni kalem ekler ve bir kalemi kökten değiştirir. Eklenen birincisi sürücünün kendi kaybıdır: dönüştürme, anma yükünde yüzde 2-3 bandında bir pay alır ve sistem verimi hesaplanırken motor verimiyle çarpılır. Eklenen ikincisi harmonik kayıplardır: sürücü çıkışının taşıyıcı frekanslı gerilimi, motorda ek bakır ve demir ısınması üretir — kaliteli sürücü ve uygun anahtarlama frekansı bu payı küçültür. Kökten değişen kalem ise çalışma noktasıdır: santrifüj yüklerde devri ihtiyaca indirmek, tüketimi hızın küpüyle düşürür ve sürücünün bütün ek kayıplarını fazlasıyla telafi eder — kısılan vanayla boğuşan sabit devirli pompanın israfı, kayıp haritasının en büyük gizli kalemidir. Sürücülü işletmenin bir dip notu daha vardır: sürekli düşük devirde motorun kendi fanı yetersiz kalır ve soğutma zayıflar; bağımsız fan seçeneği, verim tartışmasının mekanik ayağıdır. Seçim çerçevesi devir ayarlı motor içinde kurulur.
Reaktif Güç ve Kompanzasyonun Yeri
Kayıp haritasının komşusu, reaktif güç kalemidir. Asenkron motor, alanını kurmak için endüktif reaktif güç çeker; bu güç iş üretmez ama şebekeyi ve faturayı meşgul eder. Çare kondansatörle kompanzasyondur ve motor bazında uygulamanın iki inceliği vardır: kondansatör anma akımına değil mıknatıslanma akımına göre boyutlanır ve aşırı kondansatör, şalter açıldıktan sonra dönen motoru kendi kendini uyaran bir jeneratöre çevirip tehlikeli gerilimler üretebilir. Boyutlama, bağlantı düzenleri ve bu riskin sınırları motor kompanzasyonu incelemesinde; reaktif akımın kaynağı döner alan anlatımındaki mıknatıslanma bölümünde durur.
Moment Karakteri: Verimin Kardeş Ekseni
Aynı verim sınıfındaki iki motor, bambaşka kalkış karakteri taşıyabilir; karakteri kodlayan dil dizayn sınıflarıdır. NEMA'nın A-B-C-D harfleri ve IEC pratiğindeki karşılıkları; kalkış torku, devrilme momenti ve kalkış akımı arasındaki dengeyi tanımlar. Verim odaklı düşük dirençli rotor, kalkış torkundan feragat eder; yüksek kalkış momentli tasarım, anma kaymasını büyütür. Seçimde iki eksen birlikte okunur: yükün tork ihtiyacı ve işletmenin enerji hedefi. Eğri ailelerinin tablosu ve yük eşleştirmesi dizayn sınıfları incelemesinde; eğrinin fiziği kayma ve tork anlatımında ele alınır.
Tamirin Verim Bedeli
Kayıp haritasının az konuşulan girdisi atölyedir. Sarım değişiminde tel kesiti ve spir sayısı birebir korunmazsa bakır kaybı kalıcı büyür; kontrolsüz fırında ısınan nüve, demir kaybını geri döndürülemez biçimde artırır; özensiz montajda büyüyen hava aralığı, mıknatıslanma akımını şişirir. Sonuç sessizdir: motor tamirden çalışır döner ama her saat biraz daha pahalı çalışır. Bu bedelin görünür kılınması iki ölçümle olur: tamir öncesi ve sonrası boşta akım-boşta güç kıyası ile yük altında giriş gücü kıyası. Titiz atölye bu değerleri raporuyla teslim eder; rapor isteyen işletme, verim kaybını kapıda yakalar. Eski ve defalarca sarılmış motorlarda hesap çoğu kez değişim lehine döner: tamir bedeli ile büyüyen enerji gideri toplandığında, verimli yeni motor iki-üç yılda öne geçer. Karar terazisinin bütünü tamir süreci ve IE3-IE4 farkı kıyasıyla kurulur.
Kalkış ve Duruşların Kayıp Payı
Sürekli çalışan motorda kalkış kayıpları ihmal edilebilir; sık dur-kalk çalışan motorda ise ayrı bir kalem açılır. Her kalkışta rotor, yükün kinetik enerjisine eşit bir ısıyı kafeste öder ve bu enerji hiçbir işe dönüşmeden soğutmaya gider. Saatte onlarca çevrim yapan tahriklerde — paketleme hatları, sık yıkamalı pompalar — kalkış kayıpları, yıllık tüketimin ölçülebilir bir yüzdesine ulaşır ve iki reçetesi vardır: çevrim sayısını sorgulamak (aralıksız dur-kalk yerine değişken devir) ve kalkışı sürücüye taşımak (küçük kaymayla kalkan motor, kinetik vergiyi neredeyse ödemez). Bu kalemin hesabı ve saatte kalkış bütçesi kalkış süresi hesabıyla, yöntem tarafı yol verme yöntemleri terazisiyle birleşir.
İşletme Ekonomisi: Kayıpları Paraya Çevirmek
Kayıp analizinin son durağı hesaptır ve hesap üç sayıyla yapılır: motorun ortalama yükü, yıllık çalışma saati ve verim farkı. Kesintisiz çalışan 22 kW'lık bir tahrikte bir puanlık verim farkı, yılda binlerce kilovatsaat demektir; üç vardiyalı tesislerde IE basamağı yatırımı çoğu kez iki-üç yıl içinde geri döner, tek vardiyada süre uzar. Hesabın dürüstlüğü iki koşula bağlıdır: yük profili ölçülmeli (etiket gücü değil saha yükü esas alınmalı) ve eski motorun sahadaki gerçek verimi kullanılmalı — yılların yıprattığı, tamir görmüş bir motor, etiketinin puanlarca altında çalışıyor olabilir. Filo ölçeğinde bu hesap, değişim önceliği listesine dönüşür: en uzun çalışan, en yüklü ve en yaşlı motorlar listenin tepesine oturur; ölçüm rutini bakım planı çizelgesiyle birleşir.
Mevzuat ve Standart Çerçevesi
Verim konusu, mühendislik tercihinden yasal zorunluluğa evrilmiş bir alandır ve çerçeveyi üç belge çizer. IEC 60034-30-1 sınıfları tanımlar: hangi güç-kutup kombinasyonunda hangi verim eşiğinin hangi IE harfine karşılık geldiği bu belgede tablolanır. IEC 60034-2-1 ölçümü tanımlar: sınıf iddiasının hangi deneyle kanıtlanacağını, ek kayıpların nasıl belirleneceğini ve belirsizlik sınırlarını kurala bağlar. Bölgesel mevzuat ise tabanı çizer: Avrupa ekotasarım düzenlemesi ve Türkiye'deki karşılığı, geniş bir güç aralığında IE3'ü piyasaya arz şartı yapmış, kimi aralıklarda IE4'e geçişin takvimini işletmiştir. İşletme için pratik sonuç şudur: bugün satın alınan standart motor yasal tabanın üzerindedir; asıl karar, tabanın üstüne çıkmanın — IE4 ve ötesinin — çalışma saatiyle gerekçelenip gerekçelenmediğidir. Etiketteki IE harfi, bu üç belgenin sahadaki imzasıdır.

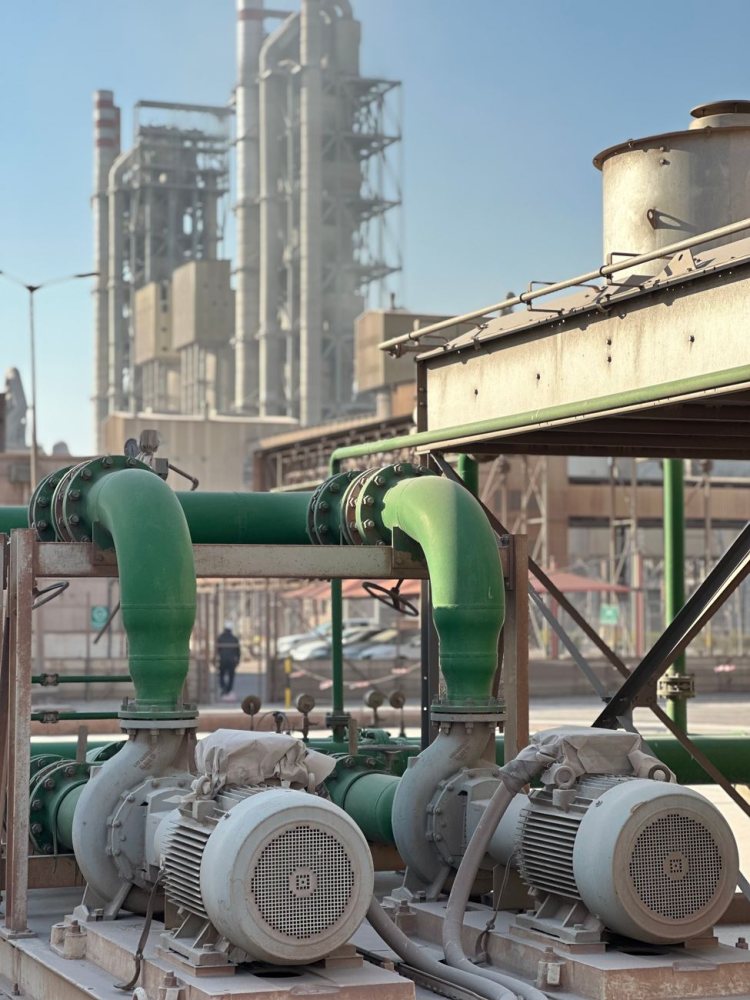

Filo Yönetimi: Envanterden Öncelik Listesine
Tek motorun hesabı basittir; asıl kazanç, motor parkının bütününe bakınca görünür ve dört aşamalı bir çalışmayla çıkarılır. Envanter: her motorun gücü, yaşı, verim sınıfı, çalışma saati ve görevi tek tabloya dökülür — orta ölçekli bir tesiste bu tablo çoğu kez ilk kez o gün oluşur ve tek başına bile kaç motorun unutulmuş köşelerde döndüğünü gösterir. Ölçüm: en büyük ve en uzun çalışan motorlardan başlanarak giriş güçleri ve yük oranları kaydedilir; enerji analizörünün bir haftalık gezisi, tablonun tahmin sütunlarını gerçek sütunlara çevirir. Sıralama: yıllık tüketim çarpı verim açığı formülü, her motora bir tasarruf puanı verir ve liste kendiliğinden sıralanır — tepede neredeyse hep aynı profil çıkar: on yaşını aşmış, tamir görmüş, kesintisiz çalışan orta güçte motorlar. Uygulama: değişimler planlı duruşlara bindirilir, sökülen motorlar yedek havuzuna değil değerlendirme sürecine alınır — verimsiz motoru yedek diye saklamak, israfı raflamaktır. Bu döngü yılda bir tazelenir ve enerji ekibinin en yüksek getirili rutini hâline gelir.
Kayıp Okur-Yazarlığının Beş Cümlesi
Haritayı beş cümleye indirelim. Verim bir eğridir, tek sayı değildir; motorun nerede çalıştığını bilmeden verimi konuşulamaz. Kayıpların iki kalemi yükle büyür, iki kalemi sabittir; kısmi yükün pahalılığı bu ayrımdan doğar. Rotor kaybı kaymaya kilitlidir; düşük kayma, verimli motorun imzasıdır. Etiket laboratuvarı anlatır, sahayı ölçüm anlatır; ikisi arasındaki açıklanamayan fark bir arıza ihbarıdır. Ve en önemlisi: kayıp yönetimi bir satın alma kararı değil, ölçüm-bakım-boyutlandırma üçlüsünden oluşan bir işletme alışkanlığıdır — bu ana yazının uydularındaki her konu, o alışkanlığın bir parçasını kurar.
Kayıp Haritasının Kontrol Listesi
Bu ana yazının özü yedi soruya iner. Motorun yük profili ölçüldü mü ve verim eğrisinin neresinde çalışıyor? Etiket verimi ile saha kestirimi arasında açıklanamayan fark var mı? Boşta akım ve boşta güç, devreye alma günündeki değerlerinden sapmış mı? Sabit kayıpları büyüten bir neden — tıkalı soğutma, yüksek gerilim, hasarlı nüve — var mı? Kompanzasyon, mıknatıslanma akımına göre ve güvenli düzende kurulmuş mu? Yeni alımda IE sınıfı, çalışma saatiyle birlikte hesaplandı mı? Ve filo için değişim öncelik listesi yazılı mı? Yedi sorunun cevabını bilen işletme, motor parkını bir gider kalemi olmaktan çıkarıp yönetilen bir varlığa çevirir; harcanan her ölçüm saati, faturada sessizce çalışan bir yatırıma dönüşür.
