90 kW elektrik motoru; maden bantları, büyük blover grupları, haddane makara yolları ve soğutma santralleri için seçilen, 400 V trifaze beslemede katalog bandı 158 amper olan üç fazlı asenkron motordur. Bu sayfa; 90 kW gücün 1500 ve 3000 devir sürümlerini, tipik akım ve gövde ölçülerini, yol verme düzenini ve seçim kriterlerini tek tabloda toplar. Fiyat tekliflerinin okunması için elektrik motoru fiyatlarını belirleyen faktörler rehberi bu sayfanın tamamlayıcısıdır.
90 kW Elektrik Motoru Teknik Değerler Tablosu
Değerler 400 V / 50 Hz şebekede IE3 sınıfı motorlar için tipik katalog bantlarıdır; kesin değer seçilen üreticinin teknik sayfasından doğrulanır.
| Özellik | 1500 devir (4 kutup) | 3000 devir (2 kutup) |
|---|---|---|
| Anma gücü | 90 kW | 90 kW |
| Anma devri (yük altında) | ~1485 d/dk | ~2975 d/dk |
| Tipik anma akımı (400 V) | 158 A | 151 A |
| IEC gövde ölçüsü | 280M | 280M |
| Mil torku (yaklaşık) | 593 Nm | 296 Nm |
| Tipik ağırlık bandı | 700-830 kg (pik döküm gövde) | |
| Koruma / verim | IP55 / IE3 (IE4 seçeneği yaygınlaşıyor) | |
1500 Devir mi, 3000 Devir mi?
Devir seçimi yükten gelir: değirmen, kırıcı ve haddane tipi darbeli yükler 1500 devirli (4 kutuplu) sürümü ister; büyük fan ve blover istasyonları 3000 devirli (2 kutuplu) sürümle de kurulabilir. İki sürümün akım ve gövde değerleri tabloda yan yana durur. Tork farkı tabloda görünür: 1500 devirli sürüm 593 Nm, 3000 devirli sürüm 296 Nm üretir. Düşük devirde daha da yüksek tork isteyen yükler için çözüm, 1500 devirli motoru redüktörle eşlemektir; zincirin kurulumu endüstriyel redüktör rehberinde anlatılmıştır.
Yol Verme: Şebekeyi Sarsmadan Kalkış
90 kW sınıfında doğrudan yol verme, anma akımının altı-yedi katına ulaşan kalkış darbesiyle şebekeyi ve mekanik zinciri zorlar; bu bantta yıldız-üçgen, yumuşak yol verici ya da frekans sürücüsü standart kabul edilir. Yıldız-üçgen ekonomik çözümdür ama kalkış torkunu üçte bire düşürür; yüklü kalkan kırıcı ve değirmen tipi uygulamalar yumuşak yol verici ya da sürücü ister. Sürücülü kurulumda motorun invertör beslemesine uygunluğu ve yatak koruması birlikte planlanmalıdır; ilkeler mil topraklama rehberinde durur. Yol verme tercihi, pano ve kablo kesiti hesabını da belirlediğinden sipariş öncesi netleşmelidir.
Gövde ve Bağlantı Tipi Seçenekleri
90 kW motor B3 (ayaklı), B5 (flanşlı) ve B35 (ayaklı-flanşlı) bağlantı tipleriyle üretilir; bu güçte gövde standardı pik dökümdür. 280M gövde ölçüsü mil çapını, ayak deliklerini ve mil yüksekliğini standartlaştırır; değişimde aynı gövde ölçüsünü korumak şase ve kaplin işçiliğini sıfırlar. Bu bantta ısıtıcı rezistans ve sargı sıcaklık sensörü (termistör/PT100) seçenekleri yaygındır; sürekli çalışan kritik tahriklerde şartnameye eklenmeleri önerilir.
Verim Sınıfı ve Enerji Gideri
Bu güç bandında verim farkının parasal karşılığı en yüksek düzeydedir: 90 kW yükte yüzde bir puanlık verim farkı bile, kesintisiz çalışmada yıl sonunda büyük bir enerji kalemine dönüşür. Yeni alımlarda taban IE3; sürekli çalışan uygulamalarda IE4 seçeneği hesaba katılmalıdır. Hesap yöntemi IE3-IE4 verim farkı sayfasında durur. Kısmi yükte çalışma planlanıyorsa verim eğrisinin tam yük değeri kadar kısmi yük değerleri de tedarikçiden istenmelidir; büyük motorların çoğu ömrünü yüzde 60-80 yük bandında geçirir.
90 kW Elektrik Motoru Fiyatını Belirleyen Etkenler
Aynı 90 kW etiketiyle alınan teklifler; verim sınıfı, gövde donanımı (sensör, ısıtıcı, özel yatak), yol verme paketi, marka katmanı ve teslim süresine göre ayrışır. Bu boyutta teslim süresi belirleyicidir: stok motor primli, sipariş üretimi haftalarla ölçülür ve plansız duruşta bu fark bedelle değil üretim kaybıyla ödenir. Teklif karşılaştırmasının yedi satırlı eşitleme listesi fiyat faktörleri rehberinde, tedarikçi değerlendirmesi bayi ve tedarikçi seçimi rehberinde anlatılmıştır.
Tipik Uygulama Alanları

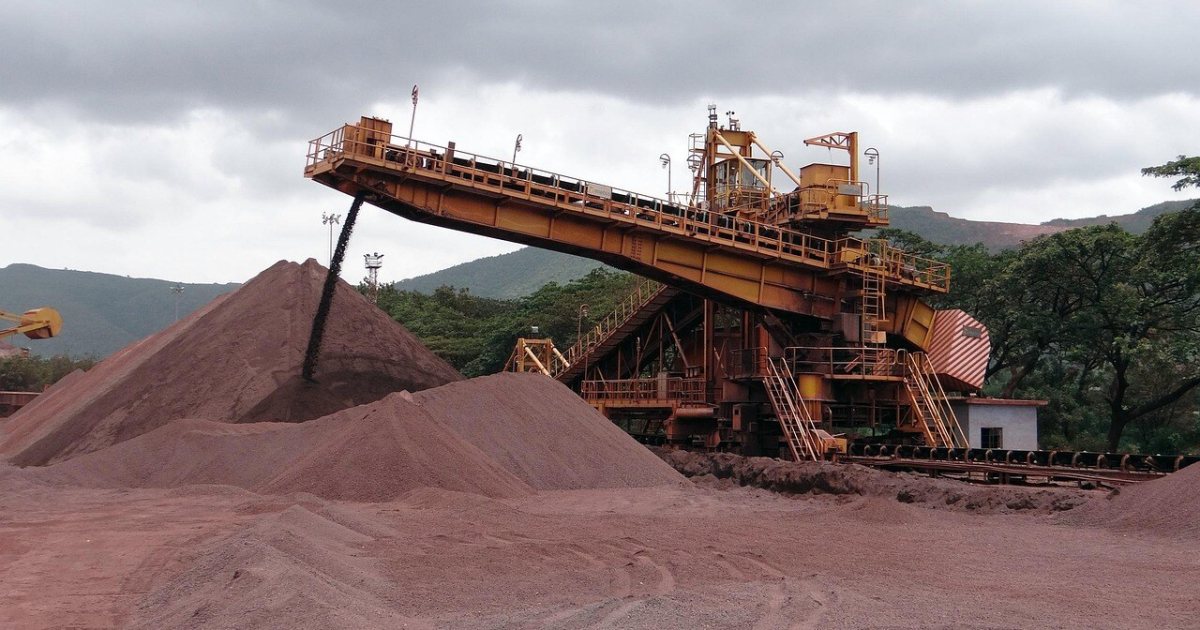

Maden bantları, büyük blover grupları, haddane makara yolları ve soğutma santralleri; 90 kW gücün sahada en sık görüldüğü yüklerdir. Bu bantta seçim yalnız güçle yapılmaz: yükün atalet momenti kalkış süresini, kalkış süresi yol verme düzenini, ortam koşulu gövde donanımını belirler. Ağır kalkışlı uygulamalarda motor-yük eşleşmesi tedarikçinin mühendislik ekibiyle birlikte doğrulanmalı; kalkış hesabı yapılmadan verilen sipariş, sahada termik açmalarıyla geri döner. Seçim hesabının bütünü trifaze elektrik motoru rehberinde durur.
Güç Serisinde Gezinme
| Yakın güçler | 55 kW | 75 kW | 90 kW (bu sayfa) | 110 kW | 132 kW |
|---|---|---|---|---|---|
| Bir alt güç | 75 kW elektrik motoru | ||||
| Bir üst güç | 110 kW elektrik motoru | ||||
| Tüm güçler | Güç bazında elektrik motoru seçimi (0,75–315 kW) | ||||
Seçim Özeti ve Sipariş Kontrolü
Sipariş öncesi kontrol listesi: güç (90 kW) ve devir doğrulandı mı; gövde ölçüsü (280M) mevcut şase-kapline uyuyor mu; yol verme düzeni ve pano kapasitesi tanımlı mı; verim sınıfı, IP koruması ve sensör donanımı şartnameyle eşleşiyor mu; teslim süresi üretim planına uyuyor mu? Seçim tamamlandığında 90 kW motorun sicili motor kartıyla başlatılmalı; devreye alma akımı, yalıtım ölçümü ve titreşim referansı karta işlenmelidir.
