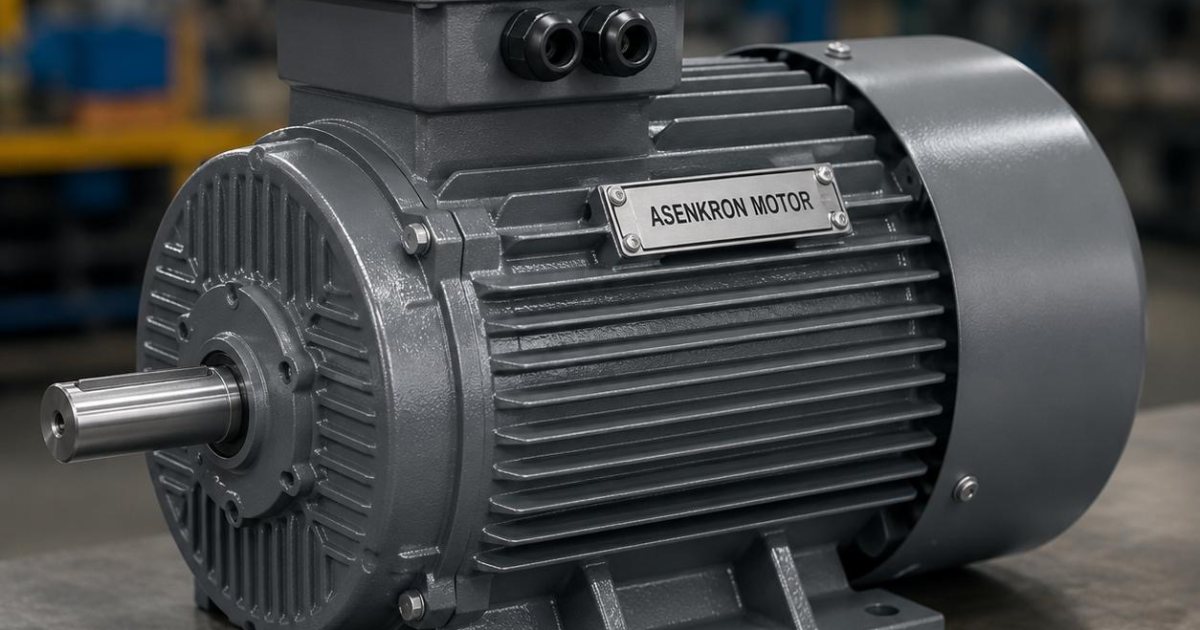

IE3 ve IE4, IEC 60034-30-1 standardındaki iki komşu verim sınıfıdır. IE3 premium, IE4 ise süper premium seviyeyi karşılar. Aradaki fark yüzde olarak küçük görünse de, hem motorun iç yapısı hem de uzun çalışmada faturaya yansıması açısından belirgindir.
Verim farkı kaç puan
IE4 sınıfı, aynı güç ve kutup sayısında IE3'ün yaklaşık bir ilâ iki puan üzerinde bir verim gerektirir. IEC 60034-30-1 tablolarına göre 75 kW, 4 kutuplu bir motorda IE3 verimi %95,1, IE4 verimi %96,0'dır. 200 kW'ta bu değerler %96,0 ve %96,8'e çıkar. Puan farkı küçük görünür ama kayıp tarafından bakıldığında anlamlıdır: her üst sınıf toplam kaybı yaklaşık %15 azaltır. 75 kW örneğinde IE3 motorun kaybı yaklaşık 3,9 kW iken IE4'te 3,1 kW'a iner ve aradaki 0,74 kW, yıl boyunca binlerce kilovatsaate dönüşür.
Böylece "%1 fark" ifadesi, enerji tarafında görünenden büyük bir kazanca karşılık gelir.
Yapısal fark: sincap kafes, senkron relüktans, kalıcı mıknatıs
IE3 motorlar çoğunlukla optimize edilmiş sincap kafesli asenkron yapıdadır; daha fazla bakır, daha iyi saç paketi ve daha dar hava aralığıyla verim yükseltilir. IE4 seviyesine standart sincap kafesli bir motorla ulaşmak, özellikle küçük gövdelerde teknik olarak zordur ve IEC 60034-30-1'de bu güçlükten söz edilir. Bu yüzden IE4 motorların çoğu, iki alternatif teknolojiyle üretilir. Senkron relüktans motorda (SynRM) rotorda sargı veya mıknatıs yoktur; rotor kayıpları neredeyse ortadan kalkar ve aynı gövdede daha düşük toplam kayıp elde edilir. Kalıcı mıknatıslı senkron motorda (PMSM) ise rotora yerleştirilen mıknatıslar en yüksek verimi verir.
Her iki yapı da asenkron rotorun bakır ve demir kaybını azaltarak IE4 eşiğini yakalar.
Rotor kayıpları ve IE4'ün üretim zorluğu
Asenkron bir motorda rotor, dönmek için stator alanının gerisinde kalır ve bu kayma, rotor çubuklarında akım ile ısı üretir. Rotor bakır kaybı, toplam kaybın önemli bir bölümünü oluşturur ve sincap kafesli yapıda tümüyle yok edilemez. IE4 eşiği, bu rotor kaybını daha da aşağı çekmeyi gerektirir. Optimize edilmiş asenkron tasarımda bu, daha fazla malzeme ve daha sıkı imalat toleransıyla sağlanır ama maliyet bir noktada hızla artar. Senkron çözümler ise rotoru baştan kayıpsız kurgular: SynRM rotoru relüktans farkıyla, PMSM rotoru mıknatısla senkron döner ve kayma ile rotor kaybı ortadan kalkar.
IE4'ün IE3'e göre daha pahalı olmasının kökeni de buradadır.
Şebeke uyumu ve sürücü ihtiyacı
İki sınıf arasındaki pratik bir fark, çalıştırma biçimidir. Optimize edilmiş asenkron IE4 motor, IE3 gibi doğrudan şebekeden kalkar ve mevcut tesise sorunsuz oturur. Kalıcı mıknatıslı IE4 motorların çoğu ise doğrudan şebekede kararlı kalkamaz ve bir frekans invertörüyle sürülmelidir. Bu, kurulumda ek bir sürücü maliyeti ve devreye alma adımı getirir. SynRM motorlar da çoğunlukla bir frekans invertörüyle birlikte kullanılır.
Seçim yapılırken motorun tek başına mı yoksa sürücüyle mi çalışacağı, hem bütçeyi hem montaj planını etkiler. Değişken debili bir uygulamada frekans invertörü halihazırda gerekli olduğundan senkron IE4 çözümü ek yük getirmez; sabit hızlı basit bir tahrikte ise doğrudan şebekede çalışan asenkron IE4 daha uygundur.
IE3 ve IE4 karşılaştırma tablosu
İki sınıfın temel ayrımları, 75 kW, 4 kutup ve 50 Hz referansıyla aşağıdaki tabloda karşılaştırılır:
| Özellik | IE3 (Premium) | IE4 (Süper Premium) |
|---|---|---|
| Nominal verim (75 kW) | %95,1 | %96,0 |
| Tipik yapı | Optimize sincap kafes | SynRM veya kalıcı mıknatıslı |
| Rotor kaybı | Kaçınılmaz (kayma) | Neredeyse yok |
| Sürücü ihtiyacı | Gerekmez | Senkron tiplerde çoğunlukla gerekir |
| Satın alma bedeli | Daha düşük | Daha yüksek |
| Zorunlu güç bandı | 0,75-1.000 kW taban | 75-200 kW (1 Tem 2023) |
Verimin ölçüm yöntemi
Etikette yazan verim değeri, IEC 60034-2-1 standardındaki kayıp belirleme yöntemiyle ölçülür. Bu yöntemde motorun her bir kayıp bileşeni (bakır, demir, mekanik ve kaçak kayıplar) test tezgâhında ayrı ayrı belirlenir ve toplam kayıptan nominal verim hesaplanır. İki motorun verimini karşılaştırırken aynı ölçüm standardına göre beyan edilmiş değerlere bakmak önemlidir, çünkü farklı yöntemlerle bulunmuş rakamlar birebir kıyaslanamaz. IE3 ve IE4 arasındaki puan farkı, bu ortak ölçüm yöntemiyle güvence altına alınır. Bir üreticinin IE4 beyanı, bağımsız test sonucuna ve standardın öngördüğü yönteme dayanmalıdır; aksi hâlde etiketteki sınıf, sahadaki gerçek tüketimi yansıtmaz.
Hangi uygulamada hangisi
75-200 kW bandında karar mevzuatla verilmiştir ve bu aralıkta IE4 alt sınırdır. Bu bandın altında seçim, çalışma profiline bağlıdır. Sürekli, yüksek saatli ve değişken debili bir tahrikte senkron IE4 motor, sürücüsüyle birlikte en düşük enerji maliyetini verir. Sabit hızlı, orta saatli bir uygulamada IE3 ya da doğrudan şebekede çalışan asenkron IE4 daha dengeli kalır. Motorun gücü her iki sınıfta da doğru boyutlandırılmalıdır, çünkü gereğinden büyük seçilen bir IE4 motor yarı yükte IE2 gibi çalışarak sınıf farkını yok eder.
Güç ihtiyacı ve yıllık kazanç, IE4 elektrik motoru ile enerji tasarrufu hesabıyla birlikte değerlendirildiğinde, iki sınıf arasındaki tercih sayısal bir temele oturur.
Çalışan bir IE3 motorunu değiştirme kararı
Halihazırda çalışan sağlam bir IE3 motoru yalnızca IE4'e geçmek için değiştirmek, genellikle hızlı geri dönmez. Hesaba yalnızca fiyat farkı değil, yeni motorun tam bedeli girer. Bu karar, motorun kalan ömrüne ve çalışma saatine bağlıdır. Yılda 6.000 saatin üzerinde çalışan büyük bir motorda, eski motor arızalanıp yenilenmesi gerektiğinde yerine IE4 koymak akılcıdır. Bunun aksine az çalışan ya da yeni bir IE3 motoru erken emekliye ayırmak, tasarrufu geciktirir.
Doğru yaklaşım, yeni alımlarda ve zorunlu yenilemelerde IE4'ü tercih etmek, sağlam çalışan motorları ise ömrünü tamamlayana kadar kullanmaktır. Bu strateji, bütçeyi zorlamadan filo verimini kademeli yükseltir.
IE3 ile IE4 arasındaki fark, birkaç puanlık verimden çok, rotor kayıplarının nasıl azaltıldığı ve motorun nasıl çalıştırıldığıdır. Bu iki yapısal ayrımı bilmek, sınıf seçimini kataloğun ötesinde bir mühendislik kararına dönüştürür.
