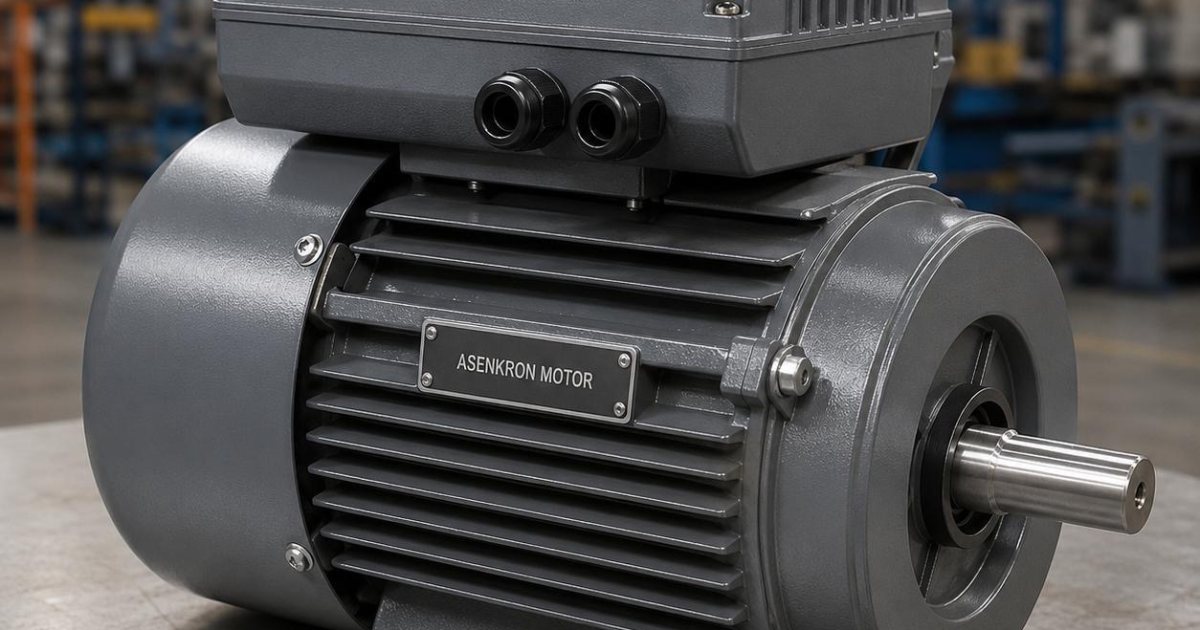

Frekans invertörüyle sürülen IE4 motorlarda, sürücünün ürettiği yüksek frekanslı gerilim motor miline binerek yataklardan toprağa deşarj olabilir. Bu deşarj, rulman yüzeyini yavaşça yiyerek erken arıza yaratır. Mil topraklama keçesi (topraklama halkası), bu akıma güvenli bir yol açarak yatakları korur.
Sürücünün mil gerilimi oluşturma mekanizması
Bir frekans invertörü, çıkış gerilimini hızlı darbelerle anahtarlayarak üretir. Bu anahtarlama, üç fazın toplamının sıfır olmadığı bir ortak mod gerilimi doğurur. Ortak mod gerilimi, motorun sargısı ile gövdesi arasındaki parazitik kapasitanslar üzerinden mile bir gerilim indükler. Mil gerilimi belirli bir eşiği aştığında, yatak yağ filmini delerek kısa bir kıvılcımla toprağa boşalır. Doğrudan şebekeden çalışan bir motorda bu olgu görülmez, çünkü sorun sürücünün yüksek frekanslı anahtarlamasına özgüdür.
IE4 motorların çoğu sürücüyle çalıştığından, bu konu süper verimli tahriklerde özellikle önem taşır.
EDM ve oluk aşınması
Mil geriliminin yatak üzerinden boşalması, elektro-erozyon (EDM) olarak adlandırılır. Her deşarj, bilyanın ve bileziğin yüzeyinde mikron ölçekte bir erime çukuru bırakır. Zamanla bu çukurlar çoğalır ve bilezik yüzeyinde düzenli bir dalga deseni, yani oluk aşınması (fluting) oluşur. Oluklu bir yatak önce sesini yükseltir, sonra titreşimi artar ve nihayet sıkışarak motoru durdurur. Belirti çoğunlukla rulman ömrünün beklenenden çok önce tükenmesidir ve sıradan bir yağlama ya da hizalama sorunuyla karıştırılabilir.
Ayırt edici işaret, yatak yüzeyindeki karakteristik dalga desenidir.
Mil topraklama halkasının koruma prensibi
Mil topraklama halkası, mil ile motor gövdesi arasında çok sayıda mikro-temas noktası taşıyan iletken bir bilezik sağlar. Bu bilezik, mildeki gerilime yataktan düşük dirençli bir yol açar. Ortak mod akımı, yatağı zorlamak yerine halkadan gövdeye ve oradan toprağa akar. Halka sürtünmesiz sayılacak kadar hafif temas eder, bakım istemez ve sürekli çalışan uygulamalar için uygundur. Motorun tahrik ucuna takılan bir halka, mil gerilimini güvenli bir seviyede tutarak yatağı EDM'den korur.
Bu çözüm, özellikle büyük ve sürekli çalışan IE4 motorlarda yaygın bir standart hâline gelmiştir.
Yalıtımlı yatakla birlikte kullanım
Bir başka önlem, yalıtımlı (seramik kaplı veya hibrit) yataktır. Yalıtımlı yatak, düşük frekanslı akımları bloke eder ama sürücünün yüksek anahtarlama frekansında kapasitif bir yol oluşturduğundan, tek başına EDM deşarjını tümüyle durdurmaz. En sağlam koruma, iki yöntemi birleştirir: motorun tahrik olmayan ucuna yalıtımlı yatak, tahrik ucuna ise topraklama halkası konur. Böylece akımın yataklardan geçen yolu kesilir ve mildeki gerilim güvenli bir yoldan boşaltılır. Yalnızca yalıtımlı yatak takıp topraklama halkasını atlamak, akımı bu kez karşı yataktan geçmeye zorlayarak sorunu yer değiştirebilir.
Ek önlemler: kablo, filtre ve bağlama
Mil gerilimi tek bir parçayla değil, katmanlı bir yaklaşımla en aza indirilir. Ekranlı motor kablosu ve ekranın her iki uçtan düzgün bağlanması, yüksek frekanslı akımlara geri dönüş yolu vererek mile binen gerilimi azaltır. Sürücü çıkışına takılan bir dV/dt veya sinüs filtresi, gerilim darbelerinin dikliğini yumuşatarak ortak mod etkisini düşürür. Motor ve sürücü gövdelerinin ortak bir topraklama barasına kısa ve kalın iletkenlerle bağlanması da akımın güvenli yolunu güçlendirir. Bu önlemler birlikte uygulandığında, topraklama halkasının yükü hafifler ve rulman ömrü korunur.
Mevcut motora sonradan ekleme
Mil topraklama halkası, yalnızca yeni motorlarda değil, sürücüye sonradan alınan ya da yatak akımı sorunu yaşayan mevcut motorlarda da uygulanabilir. Dıştan geçmeli (split) tipteki halkalar, mili sökmeden tahrik ucundaki mil çevresine takılabildiğinden saha montajına uygundur. Montaj bölgesindeki mil yüzeyi temizlenir, gerekiyorsa ince ve iletken bir yüzey hazırlanır ve halka üreticinin belirttiği eksenel konuma sabitlenir. Sonradan ekleme, özellikle rulmanı oluk aşınmasıyla erken biten bir motorda rulman değişimiyle aynı anda yapıldığında en verimli sonucu verir ve yeni yatak baştan korunmuş olur. Eklemeden önce ve sonra mil ile gövde arasındaki gerilimi ölçmek, halkanın gerilimi düşürdüğünü ve önlemin işe yaradığını sayısal olarak gösterir.
Ne zaman gerekli
Mil topraklama, doğrudan şebekeden çalışan motorlarda gerekmez; ihtiyaç, motorun bir frekans invertörüyle sürülmesiyle doğar. Sürücülü ve sürekli çalışan orta-büyük güçteki IE4 motorlarda topraklama halkası pratikte bir zorunluluğa yakındır. Kısa süreli veya küçük güçteki uygulamalarda risk daha düşüktür ama sürücü varsa yine de değerlendirilir. Motorun sürücüyle mi çalışacağı seçim aşamasında belli olur. Güç ve tahrik kararı IE4 elektrik motoru ile enerji tasarrufu yaklaşımıyla verilirken, sürücülü bir kurulumda mil topraklaması da baştan plana eklenir.
Topraklama halkasının montajı ve bakımı
Topraklama halkasının koruma sağlaması, doğru montajına bağlıdır. Halka, mil yüzeyinin temiz ve iletken olduğu bir bölgeye, üreticinin belirttiği konumda yerleştirilir. Mildeki boya, pas ya da yağ tabakası temas direncini artırarak korumayı zayıflatır. Ömür boyu bakımsız çalışan halkaların yanında, iletken fırça tipli çözümler zamanla aşınabilir ve periyodik kontrol gerektirir. Halkanın gövdeye bağlantısı da kısa ve düşük dirençli olmalıdır, çünkü uzun ve ince bir topraklama iletkeni yüksek frekanslı akıma karşı beklenen düşük direnci veremez. Montajdan sonra mil ile gövde arasındaki gerilimi ölçmek, halkanın görevini yaptığını doğrular.
Büyük motorlarda ek önlem
Güç büyüdükçe mil gerilimi ve parazitik akımlar da artar, bu yüzden büyük IE4 motorlarda tek bir önlem yetmeyebilir. Yaygın uygulama, tahrik ucuna topraklama halkası, tahrik olmayan ucuna ise yalıtımlı yatak koymaktır. Böylece akımın her iki yataktan geçen yolu kesilir ve mildeki gerilim yalnızca halkadan boşalır. Çok büyük motorlarda her iki yatağın da yalıtılıp mile ayrı bir topraklama fırçası eklendiği görülür. Bu katmanlı yaklaşım, sürekli çalışan ağır tahriklerde rulman ömrünü belirgin uzatır.
Önlemlerin motor siparişinde belirtilmesi, sahada sonradan eklemeye göre hem daha ucuz hem daha güvenilir olur.
Mil gerilimi, sürücünün kaçınılmaz bir yan ürünüdür. Topraklama halkası, yalıtımlı yatak ve doğru kablolama birlikte kullanıldığında yataklar EDM aşınmasından korunur. Bu önlemleri kuruluma baştan eklemek, IE4 motorun uzun ömrünü güvence altına alır.
