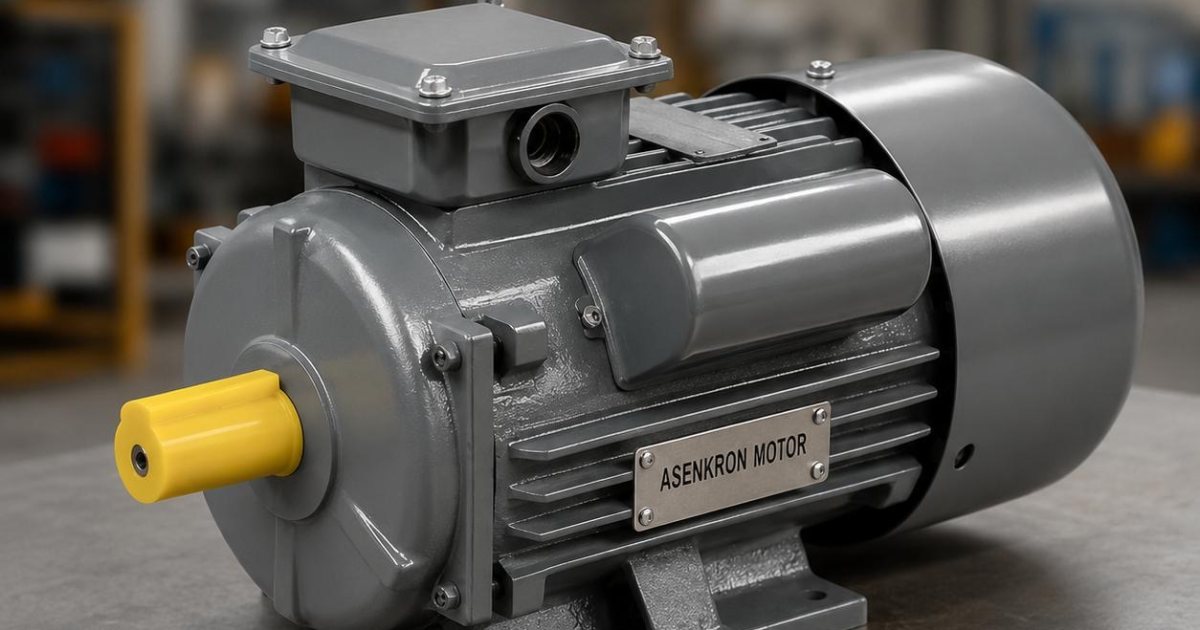

IE4 bir motorun verimini sahada tam almak, genellikle doğru bir frekans invertörü (VFD (değişken frekanslı sürücü)) ayarına bağlıdır. Kalıcı mıknatıslı ve senkron relüktans tipli IE4 motorlar sürücüsüz kararlı çalışmaz; optimize edilmiş asenkron IE4 motorlar ise sürücüyle daha geniş bir hız aralığında verimli döner.
Kontrol modu seçimi
Bir VFD, motoru üç temel modda sürer: skaler (V/f), sensörsüz vektör ve alan yönlendirmeli (flux vector) kontrol. V/f modu, gerilim ile frekansı sabit oranda tutarak nüve akısını korur ve fan-pompa gibi değişken tork yükleri için basit, kararlı bir çözümdür. Sensörsüz vektör modu, motor modelini kullanarak torku doğrudan yönetir ve düşük hızda yüksek moment verir. Yüksek kalkış torku isteyen konveyör, kırıcı ve ekstruder gibi sabit tork uygulamalarında vektör modu tercih edilir. IE4 verimini en geniş hız bandında korumak için uygulamanın tork karakterine uygun mod seçilir.
V/f kontrolde alçak hız takviyesi
V/f modunda düşük frekanslarda sargı direnci baskın hâle gelir ve motorun momenti zayıflar. Bunu telafi etmek için sürücüde ayarlanabilir bir gerilim takviyesi (boost) bulunur ve bu değer tipik olarak anma geriliminin %0-25'i aralığında ayarlanır. Takviye çok düşük ayarlanırsa motor düşük hızda yükü kaldıramaz; çok yüksek ayarlanırsa gereksiz akım çeker, ısınır ve verim düşer. Doğru değer, motorun düşük hızda yüksüz akımını izleyerek momenti sağlayan en küçük takviyeye inilerek bulunur. Bu ince ayar, alçak hız performansını ve enerji verimini birlikte korur.
Sensörsüz vektörde otomatik tanıma
Sensörsüz vektör modunun doğru çalışması, sürücünün motor parametrelerini tanımasına bağlıdır. Devreye almada yapılan otomatik tanıma (autotune) adımı, stator direnci ve endüktansı gibi değerleri ölçer ve en doğru sonucu motor yükten ayrıkken verir. Tanıma tamamlandığında sürücü, kaymayı telafi ederek komut edilen hızı yük değişse de korur. Kayma telafisi %100 ayarlandığında hız yükten bağımsız sabit kalır; bu değerin üstünde hız yükle artar, altında düşer. Doğru ayarlanmış sensörsüz vektör, 1 Hz gibi çok düşük frekanslarda bile anma torkunun katına yakın moment üretir. Bu davranış, ağır kalkışlı IE4 tahriklerde belirleyicidir.
Senkron ve relüktans motorda kurulum
Kalıcı mıknatıslı ve senkron relüktans IE4 motorlar, standart asenkron parametreleriyle sürülemez. Bu motorlarda sürücü, ilgili motor tipini destekleyen bir yazılım profiliyle kurulur. Kutup sayısı, mıknatıs veya relüktans modeli ve anma değerleri doğru girilmelidir. Senkron relüktans motor açık çevrim V/f ile de çalışabilir ama en yüksek verim için üreticinin önerdiği vektör ayarları kullanılır. Kalıcı mıknatıslı motorlarda yanlış parametre, kalkışta senkron kaybına ve titreşime yol açar.
Bu yüzden senkron tipli IE4 motorlarda sürücü, motorla eşleşen doğru profille devreye alınır. Gelişigüzel bir asenkron ayarı, motorun ne verimini ne de kararlılığını verir.
Anahtarlama frekansı ve çıkış filtresi
Sürücünün anahtarlama frekansı, motorun sesini ve ısınmasını etkiler. Yüksek anahtarlama frekansı motoru sessizleştirir ama sürücü kayıplarını ve yüksek frekanslı gerilim zorlamalarını artırır. Uzun motor kablolarında bu darbeler sargı yalıtımını ve yatakları zorlar; bir çıkış (dV/dt veya sinüs) filtresi bu zorlamayı azaltır. IE4 motorun uzun ömrü için anahtarlama frekansı üreticinin önerdiği bantta tutulur ve gerektiğinde çıkış filtresi kullanılır. Bu ayarlar, verimin yanında motorun elektriksel ömrünü de korur.
Rezonans ve kaçış frekansları
Değişken hızlı bir tahrikte motor, yük ve yapı belirli devirlerde mekanik rezonansa girebilir. Bu devirlerde titreşim aniden büyür ve hem yatakları hem bağlantıları zorlar. Sürücülerin çoğunda bu sorunu aşmak için kaçış (skip) frekansı ayarı yer alır: rezonansa denk gelen bir ya da birkaç frekans bandı tanımlanır, sürücü bu bantlarda kalıcı çalışmaz ve hızlanırken ya da yavaşlarken bandı hızlıca geçer. Rezonans devri, motoru boşta yavaşça hızlandırıp titreşimin tepe yaptığı frekansı gözlemleyerek bulunur. Kaçış bandı bu devrin çevresine birkaç hertzlik bir genişlikte tanımlanır.
Bu ayar, IE4 motorun sessiz ve titreşimsiz çalışmasını sağlayarak rulman ömrünü ve çalışma konforunu birlikte korur.
Devreye alma sırası
Doğru bir devreye alma belirli bir sırayla yürür: önce motor plaka değerleri sürücüye girilir, sonra kontrol modu seçilir, ardından yüksüz otomatik tanıma yapılır, en son yük altında hız ve akım gözlemlenerek takviye ile kayma telafisi ince ayarlanır. Bu sırayla kurulan bir sürücü, IE4 motorun kataloğdaki verimini sahada karşılar. Motorun doğru güçte seçilmiş olması da sürücü ayarının önkoşuludur. Güç ihtiyacı IE4 elektrik motoru ile enerji tasarrufu yaklaşımıyla belirlendiğinde, sürücü de gerçek yük noktasına göre ayarlanır.
Enerji tasarruf modu ve akı optimizasyonu
Sürücülerin çoğunda, kısmi yükte nüve akısını otomatik azaltan bir akı optimizasyonu modu yer alır. Fan ve pompa gibi değişken yüklerde bu mod, motor hafif yüklüyken gereksiz mıknatıslama akımını keserek ek tasarruf sağlar ve yük arttığında akıyı geri yükselterek momenti korur. Bu özellik, uzun süre düşük yükte çalışan tahriklerde belirgin bir kazanç verir. Sabit tork ve ani yük değişimli uygulamalarda ise dikkatli kullanılmalıdır, çünkü akının geri yükselmesi kısa bir gecikmeyle olur ve ani yükte moment anlık zayıflayabilir. Bu yüzden mod, uygulamanın yük profiline göre etkinleştirilir.
Yaygın parametre hataları
Sürücü kurulumunda yapılan hatalar verimi doğrudan aşağı çeker. Motor plaka değerlerinin (gerilim, akım, frekans, kutup sayısı) eksik veya yanlış girilmesi, kontrol modelini bozar ve motorun ya zayıf ya aşırı akımla çalışmasına yol açar. Hızlanma ve yavaşlama rampalarının çok kısa ayarlanması kalkış ve durmada aşırı akıma, çok uzun ayarlanması gereksiz enerji harcanmasına neden olur. Anahtarlama frekansının gereksiz yükseğe çekilmesi sürücü kaybını büyütür. Kurulumdan sonra motorun tam ve yarı yükte akımı ölçülüp beklenen değerlerle karşılaştırıldığında, bu hatalar erken yakalanır.
Doğru girilmiş parametreler ve uygulamaya uygun rampalar, IE4 motorun verimini sürücü tarafında da güvence altına alır.
Frekans invertörü, IE4 motorun verimini geniş bir hız aralığına yayan araçtır. Bu kazanç ise kontrol modunun uygulamaya, otomatik tanımanın motora ve anahtarlama ayarının kabloya uygun seçilmesiyle alınır. Doğru kurulan bir sürücü, süper verimli motoru gerçek işletme koşulunda verimli tutar.
