Motor dizayn sınıfları, aynı güç etiketini taşıyan motorların bambaşka karakterlerde kalkabildiğini anlatan koddur: NEMA'nın A-B-C-D harfleri ile IEC dünyasının N-H tanımları; kalkış torku, devrilme momenti, kalkış akımı ve anma kayması arasındaki dengeyi sınıflar. Yük ile motorun tork eğrilerini eşleştirmeden yapılan her seçim, "gücü yetiyor ama kalkamıyor" şikâyetinin adayıdır. Bu inceleme; sınıf ailelerini, eğri biçimlerini kuran rotor tasarımını, yük eşleştirme cetvelini ve katalog okurken bakılacak değerleri tek akışta toplar.
Sınıf Kavramının Doğuşu ve İki Standart Dili
Sanayi, yirminci yüzyılın başında aynı sorunla iki kıtada boğuştu: alıcı, motorun yalnız gücünü değil kalkış karakterini de sipariş edebilmeliydi. Amerikan cevabı NEMA MG-1 standardının dizayn harfleri oldu: A, B, C, D — her harf, moment-akım-kayma üçlüsünün tanımlı bir kombinasyonu. Avrupa cevabı IEC 60034-12'de biçimlendi: N (normal) ve H (yüksek moment) tasarım tanımları, kalkış büyüklüklerinin sınır tablolarıyla. İki dil aynı fiziği konuşur ve kabaca eşlenir: NEMA B ile IEC N genel amaçlı standardı, NEMA C ile IEC H yüksek kalkış momentli aileyi karşılar. Türkiye pratiğinde kataloglar çoğunlukla IEC diliyle yazılır ama NEMA harfleri, ithal makine föylerinde ve pompa-kompresör şartnamelerinde yaşamaya devam eder — iki dili de okuyabilmek, şartname masasının gereğidir.
Sınıf Ailelerinin Karakter Tablosu
| Sınıf | Kalkış torku | Kalkış akımı | Anma kayması | Tipik saha |
|---|---|---|---|---|
| NEMA A | Normal | Yüksek | Düşük | Takım tezgâhı, fan (eski tasarım) |
| NEMA B / IEC N | Normal (1,5-1,8 × Mn) | Normal (6-7 × In) | Yüzde 1-3 | Genel amaç: pompa, fan, kompresör |
| NEMA C / IEC H | Yüksek (2-2,5 × Mn) | Normal | Yüzde 2-4 | Konveyör, kırıcı, yüklü kalkış |
| NEMA D | Çok yüksek (2,75+ × Mn) | Düşük-orta | Yüzde 5-13 | Pres, giyotin, volanlı darbeli yük |
Tablonun ilk okuma kuralı takastır: kalkış torku yukarı çıktıkça anma kayması da yukarı çıkar — rotor direnci iki değeri aynı iple çeker. İkinci kural yaygınlıktır: sahadaki motorların ezici çoğunluğu B/N sınıfıdır; öteki harfler, adları konmuş özel görevlerin işaretidir.
Eğri Üzerinde Dört Nokta: Terimlerin Haritası
Sınıf konuşmasının terimleri, moment-hız eğrisinin dört noktasına oturur ve harita bir kez çizilince katalog dili berraklaşır. Kalkış torku (Ma): sıfır hızda, kontaktör kapandığı anda üretilen moment — yükü yerinden koparan değer budur. Minimum moment (pull-up): kalkışla devrilme arasındaki çukurun dibi — sinsi noktadır; eğrisi çukurlu bir motor, kalkışı başlatıp yarı yolda asılı kalabilir ve şartnamelerin az bilinen ama değerli maddesi bu değerin alt sınırıdır. Devrilme momenti (Mk): eğrinin tepesi — motorun kısa süreli taşıyabileceği en büyük yük; bu tepenin aşılması durma demektir. Anma noktası: eğrinin kararlı inişindeki çalışma yeri — kayma burada okunur. Dört noktanın oranları (Ma/Mn, Mk/Mn) sınıf tanımlarının kendisidir; çukursuz ve rezervli bir eğri, zayıf şebekelerin ve ağır kalkışların aradığı imzadır. Noktaların fiziksel kökeni kayma ve tork anlatımında ayrıntılıdır.
Eğri Biçimini Kuran El: Rotor Tasarımı
Harflerin arkasında tek bir mühendislik değişkeni durur: rotor devresinin direnci ve frekansla değişimi. Düşük dirençli, derin olmayan oluklu kafes A karakterini verir: verimli seyir, cılız kalkış, yüksek kalkış akımı. Derin oluk, deri etkisiyle kalkışta direnci büyütüp B karakterinin dengesini kurar. Çift kafes — üstte yüksek dirençli ince kafes, altta kalın seyir kafesi — C karakterinin yüksek kalkış torkunu normal akımla üretir. D sınıfı ise dengeyi bilinçli bozar: kalıcı yüksek dirençli kafes (çoğu kez pirinç alaşım), tepe momenti neredeyse kalkış anına taşır ve büyük kaymayı kabullenir — pres volanının darbede hız bırakıp enerji vermesi, tam bu yumuşak karakteri gerektirir. Ayrıntılar sincap kafesli rotor anlatımındaki derin oluk ve çift kafes bölümlerinde; eğrinin genel fiziği kayma ve tork içinde durur.
Yük Eşleştirme Cetveli: Karakter-Makine Uyumu
Seçim, iki eğrinin üst üste konmasıdır: motorun tork eğrisi, yükün ihtiyaç eğrisinin her hızda üzerinde kalmalı ve arada hızlanmayı bitirecek net pay bulunmalıdır. Santrifüj aile (pompa, fan): ihtiyaç hız karesiyle tırmanır, kalkış hafiftir — B/N sınıfı rahat yeter; burada bütçe, karaktere değil verime ayrılır. Sabit torklu aile (konveyör, karıştırıcı, vidalı besleyici): ihtiyaç daha ilk devirde tamdır — dolu kalkan bantlarda C/H sınıfının yüksek ilk momenti, sınırdaki B motorunun süründüğü yerde rahat koparır. Darbeli aile (pres, kırıcı, giyotin): volanla çalışan bu makinelerde D sınıfının kaygan karakteri, darbe anında hız bırakarak volan enerjisini işe çevirir ve şebekeyi tepe akımından korur. Yüksek ataletli hafif yükler (büyük fan çarkı): tork ihtiyacı düşük ama süre uzundur — sınıf değil ısıl dayanım konuşur ve hesap kalkış süresi yöntemiyle yapılır. Makine ailelerinin bütünü uygulamaya göre motor seçimi kapsamında ele alınır.
Katalog Okuma: Harf Basılmamışsa Karakter Çıkarımı
IEC kataloglarının çoğu dizayn harfi basmaz; karakter, üç değerin okunmasıyla çıkarılır. Kalkış torku oranı (Ma/Mn): 1,5-2 bandı B/N karakteri, 2 üstü C/H eğilimi, 2,75 üstü D bölgesidir. Kalkış akımı oranı (Ia/In): 6-7 standart; aynı moment oranını daha düşük akımla veren tasarım, çift kafesin imzasını taşır. Anma kayması: devir değerinden hesaplanır — 1475 yazan etiket yüzde 1,7 kayma (B karakteri), 1425 yazan etiket yüzde 5 kayma (yüksek dirençli aile) anlatır. Devrilme momenti oranı (Mk/Mn) dördüncü tanık olarak eklenir: 2,5-3 bandı sağlam bir rezerv, zayıf şebekede gerilim düşümüne karşı sigortadır. Bu dört değeri yan yana okuyan mühendis, harf basılmamış katalogda bile motorun hangi ailede konumlandığını çıkarır ve iki markayı aynı cetvelle kıyaslar.
Saha Vakaları: Yanlış ve Doğru Eşleşmenin Bedeli

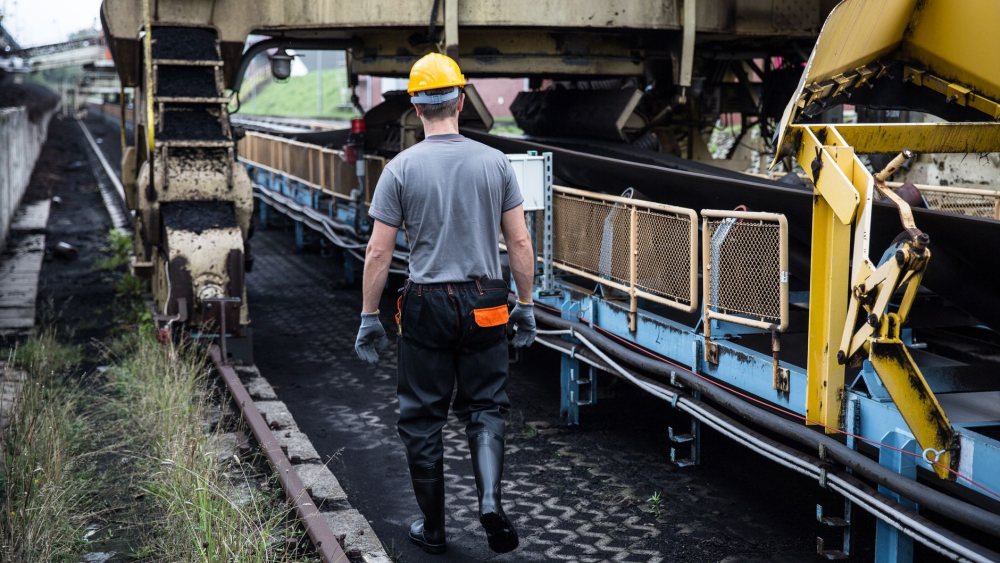

Cetveli iki vakayla sınayalım. Vaka bir — yanlış eşleşme: dolu kalkması gereken 37 kW'lık maden bandına, stok kolaylığıyla B sınıfı standart motor takılmış; boş bantta sorunsuz olan kalkış, dolu senaryoda sürünmeye dönmüş — motor devrilme bölgesinde saniyeler geçirip termik düşürmüş. Çözüm iki seçenekli sunulmuş: C karakterli motor (Ma/Mn ≈ 2,3) ya da mevcut motora sürücü. Bant sürücüsüz mimaride kaldığından C sınıfına geçilmiş, kalkış dokuz saniyeden dörde inmiş, termik hikâyesi kapanmış. Vaka iki — gereksiz karakter: santrifüj bir soğutma pompasının şartnamesine, alışkanlıkla "yüksek kalkış momentli" ibaresi yazılmış; gelen motor yüzde 4 anma kaymalı çıkmış ve yıl boyu, aynı işi standart tasarımdan daha yüksek rotor kaybıyla yapmış — fark ölçülmüş: aynı debide yüzde 2'ye yakın fazla tüketim. Ders iki yönlüdür: karakter eksik istenirse kalkış, fazla istenirse fatura öder; doğru cümle, yükün eğrisinden çıkar.
D Sınıfının Özel Dünyası: Volanla Dans
Dizayn ailesinin en az anlaşılan üyesi D'dir ve mantığı volan mekaniğiyle birlikte okununca berraklaşır. Pres ve giyotin gibi makinelerde iş, milisaniyelik darbelerde yapılır; enerji, motorun anlık gücünden değil volanın deposundan çekilir. Darbe anında volan hız bırakmalıdır ki depoladığı enerjiyi versin; D karakterinin yüzde 5-13'lük kaygan kayması bu esnemeyi sağlar: yük bindiğinde motor inatla hızını korumaya çalışmaz, esner; volan enerjisini akıtır, şebeke tepe akımı görmez ve darbe geçince motor volanı sakin akımla yeniden şarj eder. Sert (düşük kaymalı) bir motor aynı makinede tersine çalışır: her darbede şebekeden tepe çeker, kayışlar şoklanır, kontaktör yıpranır. D sınıfının bedeli bilinçlidir: yüksek kayma, sürekli görevde ağır rotor kaybı demektir — bu motorlar aralıklı darbeli çevrimler için vardır ve S1 kesintisiz rejimde koşturulmaz. Volanlı kalkışın süre-atalet hesabı kalkış süresi içindeki volan bölümüyle bütünleşir.
Gerilim Düşümü ve Devrilme Rezervi
Sınıf seçiminin şebeke boyutu, moment değerlerinin gerilim karesiyle küçüldüğü gerçeğinde saklıdır. Kalkış anında bara yüzde 10 çökerse bütün eğri yüzde 19 iner: 1,6 katlık kalkış torku 1,3'e, 2,5'lik devrilme tepesi 2'ye geriler — kâğıtta rahat görünen eşleşme, zayıf şebekede sınıra dayanır. Bu aritmetik, iki mühendislik alışkanlığı doğurur. Rezerv kuralı: eğri kıyası, anma geriliminde değil en kötü gerilim senaryosunda yapılır; devrilme oranı yüksek tasarımlar, gerilimi oynak tesislerin sessiz sigortasıdır. Süreklilik kontrolü: kalıcı düşük gerilimde çalışan motor (uzun hat sonu, yüklü bara), tepe rezervini sürekli harcar ve beklenmedik yük dalgasında devrilir — çözüm sınıf büyütmek değil, besleme sorununu adresli çözmektir. Düşüm hesabının yolu direkt yol verme içindeki trafo örneğiyle, jeneratörlü uç senaryo jeneratörde kalkış kapsamıyla kurulur.
Sürücü Çağında Sınıfların Yeri
Frekans konvertörü, sınıf tartışmasını kökten değiştirir: sürücülü kalkışta moment, rotor karakterinden değil kontrol algoritmasından gelir ve B sınıfı standart motor, sıfır hızdan itibaren gereken momenti üretir — C ve D'nin varlık nedeni olan kalkış sahnesi ortadan kalkar. Bu dönüşümün üç pratik sonucu vardır. Yeni sürücülü projelerde seçim sadeleşir: karakter yerine verim ve ısıl dayanım öne geçer. Miras makinelerde dikkat gerekir: D sınıfı motorla tasarlanmış bir pres, sürücülü B motoruna geçirilirken volan-moment ilişkisi yeniden hesaplanmalıdır — yumuşak karakter, mekanik tasarımın parçasıydı. Şebeke kalkışı sürenlerde ise sınıflar tam değerindedir: her tesiste sürücü yoktur ve doğrudan kalkan konveyör, C sınıfını bugün de arar. Yol verme terazisinin bütünü yol verme yöntemleri içinde; sürücü tarafı devir ayarlı motor kapsamında kurulur.
Çift Kimlikli Durumlar: Sınıf Tablosuna Sığmayanlar
Cetvel her makineyi kapsamaz; üç durum kendi başlığını açar. Bilezikli motor: dizayn harfleri kafesli tasarımların dilidir; rotoru sargılı makine, direnç kademeleriyle eğrisini işletme sırasında biçimlendirir ve karakter tablosunun dışında, kendi kurallarıyla oynar — dünyası bilezikli asenkron motor anlatımındadır. Çift devirli sargılar: Dahlander tasarımında her kademe kendi eğrisini taşır ve iki kademenin karakterleri farklı çıkabilir; şartname, iki devirde de moment eşiği tanımlamalıdır. Yüksek atalet + hafif moment kombinasyonu: dev fan çarkı gibi görevlerde sorun karakter değil süredir — B sınıfı eğri fazlasıyla yeter ama kalkış onlarca saniye sürer ve seçim, sınıf tablosundan ısıl dayanım tablosuna geçer; hesap kalkış süresi yöntemiyle yapılır. Üç durumun ortak öğüdü, cetveli araç bilip amaç yapmamaktır: harf, yükü tanımanın kısaltmasıdır — yerine geçmez.
Devreye Alma Doğrulaması: Karakter Testte Kanıtlanır
Şartnameyle istenen karakter, devreye alma günü üç ölçümle kanıtlanır ve tutanağa girer. Kalkış imzası: kayıtlı pens ya da koruma rölesi loguyla tepe akım ve kalkış süresi alınır — beklenen sınıfın akım oranıyla karşılaştırılır; C istenmiş B gelmişse imza kendini ele verir: akım normal görünür ama süre uzar. Yüklü senaryo denemesi: makinenin en ağır durumu (dolu bant, basınçlı hat, soğuk yağ) bilinçli kurulur ve kalkış bu koşulda tekrarlanır — kabul, kâğıttaki eğriye değil sahadaki koparışa verilir. Kayma kontrolü: anma yükünde takometreyle devir ölçülür; etikete ve sınıf beklentisine oturmayan kayma, ya yanlış motorun ya besleme sorununun habercisidir. Üç ölçümün üçü de karta yazılır; yıllar sonra "bu bant eskiden kalkıyordu" tartışması, o günün imzalarıyla dakikada çözülür. Ölçüm düzeni verim ölçümü sahne kurallarıyla ortaktır.
Tarih Notu: Harflerin Yerleşme Süreci
Dizayn harflerinin yerleşmesi, sanayileşmenin standartlaşma öyküsünün küçük bir aynasıdır. Yirmili-otuzlu yıllarda Amerikan tesisleri, farklı üreticilerin "aynı güçte" motorlarının bambaşka kalkış davranışları sergilemesinden yakınıyordu; NEMA'nın harf sistemi, alıcıya karakteri sipariş etme dilini verdi ve savaş sonrası sanayi patlamasında şartnamelerin standart maddesi oldu. Avrupa, aynı ihtiyaca sınır-tablosu yaklaşımıyla cevap verdi: IEC tanımları, harf yerine ölçülebilir eşikler koydu. İki yaklaşımın yakınsaması bugün de sürer — kataloglar eşik değerleri basar, sahalar harflerle konuşur. Türkiye pratiği iki mirası birden taşır: yerli şartnamelerde IEC dili, ithal makine föylerinde NEMA harfleri gezer ve iki dili çeviren mühendis, alım masasının tercümanı olur. Hikâyenin dersi bugüne aittir: standartlar, geçmiş anlaşmazlıkların damıtılmış çözümleridir — harfi ciddiye almak, o birikimi bedavaya kullanmaktır.
Kayma Değerinin Termometre Görevi
Sınıf bilgisinin bakım tarafındaki armağanı, kaymanın bir termometre gibi kullanılabilmesidir. Her sınıfın anma kayması bir beklenti tanımlar; takometreyle ölçülen değer bu beklentiden saptığında sapmanın adresi bellidir. Beklenenden büyük kayma üç kapıyı işaret eder: düşük gerilim, aşırı yük ya da rotor devresinde büyüyen direnç — kafes çatlağının erken habercisi çoğu kez budur. Beklenenden küçük kayma ise yükün hafiflediğini, kayışın kaydığını ya da yanlış motorun takıldığını söyler. Ölçümün maliyeti bir yansıtıcı bant ve otuz saniyedir; getirisi, sınıf tablosunu arıza öngörüsüne çeviren bir köprüdür.
Beş Cümlelik El Kitabı
Dizayn sınıfı, güç etiketinin söylemediğini söyler: motorun kalkış karakterini. Harflerin arkasında rotor direnci durur — moment yukarı, kayma yukarı; takas kaçınılmazdır. Eşleştirme iki eğrinin üst üste konmasıdır ve kıyas, en kötü gerilim senaryosunda yapılır. Katalogda harf yoksa dört değer konuşur: kalkış torku, kalkış akımı, kayma, devrilme oranı. Ve sürücü çağının notu: elektronik kalkışta karakter tartışması kapanır, şebeke kalkışında ise bu inceleme, "gücü yetiyor ama kalkamıyor" telefonunun en kısa cevabı olarak yerinde durur.
Şartname ve Alım Masası: Harfi Doğru İstemek
Sınıf bilgisinin ticari karşılığı, şartnameye yazılan tek doğru cümledir. Eksik yazım pahalı sürprizler üretir: "45 kW motor" diye açılan talep, dolu kalkan bir bant için B sınıfı standart tasarımla kapanır ve devreye alma günü kalkamayan hatla tanışılır. Doğru yazım karakteri tanımlar: "Ma/Mn en az 2,2; Ia/In en çok 6,5" gibi sayısal eşikler, marka bağımsız ve ölçülebilir bir dildir — NEMA C ya da IEC H ibaresi de aynı işi kısaltmayla yapar. Ters yönde de disiplin gerekir: gereksiz yere C/D istemek, verimden ve kaymadan bedel ödetir; santrifüj yüke yüksek momentli motor yazan şartname, farkında olmadan enerji faturasına zam yazar. Alım masasının son kontrolü eşleşme belgesidir: makine üreticisinden yük eğrisi, motor üreticisinden tork eğrisi istenir ve ikisinin üst üste çizimi dosyaya girer — beş dakikalık bu çizim, sahadaki haftalık tartışmaların tamamından ucuzdur.
