Motor kalkış süresi hesabı, yol verme dünyasının en az yapılan ama en çok kavga bitiren hesabıdır: termik neden atıyor, fan neden kalkamıyor, motor saatte kaç kez kaldırılabilir — üçünün de cevabı aynı denklemde durur. Rakip anlatımların hiç girmediği bu yazı; atalet kavramını, hızlanma denkleminin saha kullanımını, kalkışın ısıl bütçesini ve saatte kalkış sınırının nereden geldiğini örnek hesaplarla anlatır.
Temel Denklem: Momentin Fazlası Hızlanmaya Gider
Kalkışın bütün fiziği tek denklemdir: hızlanma momenti = motor momenti − yük momenti; ve hızlanma süresi, atalete bu net momentin bölünmesinden doğar: t ≈ J × Δω / Mnet. Burada J, motor rotoru ile yükün toplam atalet momenti (kg·m²), Δω hedef açısal hız, Mnet hızlanma boyunca ortalama net momenttir. Denklemin sahaya çevirisi sezgiseldir: atalet iki katına çıkarsa kalkış iki kat uzar; net moment yarıya inerse yine iki kat uzar. Bu yüzden aynı motor, boş kasnakta göz açıp kapayana dek kalkarken, dev fan çarkında yarım dakika sürünebilir. Motor momenti sabit değildir — eğri boyunca değişir — bundan dolayı titiz hesap, hız aralığını dilimleyip her dilimde net momenti okuyarak toplar; kaba saha hesabıysa ortalama moment kabulüyle tek adımda biter. Eğrinin kendisi kayma-tork üzerinden ayrıntılarıyla okunabilir.
Atalet Nereden Bulunur? J'nin Üç Kaynağı
Denklemin bilinmeyeni çoğu kez J'dir ve üç kaynağı vardır. Katalog: motor rotorunun ataleti motor kataloğunda, fan-pompa-volan ataleti makine üreticisinin föyünde yazar — istenmesi yeterlidir ama çoğu kez istenmez. Hesap: basit geometriler elle hesaplanır — dolu silindir için J = m·r²/2; yarıçapın karesiyle büyüyen bu ifade, atalet sezgisinin anahtarıdır: kütlenin nerede durduğu, ne kadar olduğundan önemlidir; çeperinde kütle taşıyan volan, aynı ağırlıktaki dolu diskin iki katı atalet taşır. Redüksiyon: yük motora bir oranla bağlıysa, yük ataleti motora oranın karesiyle indirgenir — 1:5 redüktör ardındaki dev tambur, motor miline yirmi beşte biriyle yansır; redüktörün kalkış hesabındaki bu nimeti redüktörlü motor hesabıyla birleşir. Üç kaynaktan gelen J'ler toplanır: motor + kaplin/kasnak + indirgenmiş yük.
Yük Eğrisi Aileleri: Ortalamanın Doğru Alınışı
Kaba hesaptaki "yük momentinin ortalaması" ailelere göre değişir ve yanlış ortalama, hesabı çöpe atar. Santrifüj aile (fan, pompa): moment hız karesiyle tırmanır; kalkış ortalaması tam yükün kabaca üçte biridir — hesap dostu ailedir. Sabit torklu aile (konveyör, karıştırıcı, pistonlu kompresör): moment daha ilk devirde tamdır; ortalama, tam yük momentinin kendisidir ve statik koparma sürtünmesi başlangıçta üstüne biner — kalkışın en zor ilk saniyesi bu ailededir. Ters karakterli yükler: sarıcılarda ve kimi takım tezgâhlarında moment hızla düşer; kalkış kolay, hesap iyimserdir. Darbeli yükler (kırıcı, pres): ortalama yanıltır — anlık moment tepeleri net momenti yer yer sıfırlayabilir ve motor eğrisinin devrilme rezervine yaslanılır. Aile teşhisi hesap kadar önemlidir; makinelerin eğri kimlikleri uygulamaya göre motor seçimi ile birlikte değerlendirilmelidir.
Örnek Hesap: 22 kW Motor, Büyük Fan
Sayılarla yürüyelim. Motor: 22 kW, 1470 d/dk, anma momenti ~143 Nm, rotor ataleti 0,15 kg·m²; kalkış boyunca ortalama momenti anmanın 1,8 katı (257 Nm) kabul edelim. Fan: 45 kg·m² atalet (büyük aksiyel çark), tork ihtiyacı hız karesiyle tırmanıp tam hızda 130 Nm. Yük eğrisinin kalkış ortalaması kabaca üçte biri alınır (~43 Nm). Net moment: 257 − 43 ≈ 214 Nm. Hedef hız: 1470 d/dk ≈ 154 rad/s. Süre: (45,15 × 154) / 214 ≈ 32 saniye. Bu tek sonuç üç kararı birden verir: sınıf 10 termik bu kalkışı taşımaz — sınıf 30 gerekir; direkt kalkışta rotor 32 saniye boyunca kızacaktır — kalkış sayısı sıkı bütçelenmeli ya da sürücü düşünülmelidir; yıldız-üçgen ise momenti üçte bire indirip neti 43 Nm'ye düşürür — süre ~160 saniyeye fırlar bu, kabul edilemez. Hesabın yarım sayfası, deneme-yanılmanın yarım gününü kapatır.
Ölçüm: Hesabı Kronometreyle Doğrulamak
Hesap masada, doğrulama sahada yapılır ve üç seviye vardır. Kronometre: en basit ölçüm — start komutundan akımın anma bandına oturmasına kadar geçen süre; pens ampermetrenin ibresini izleyen bir göz ve telefon kronometresi yeter. Kayıtlı ölçüm: inrush yakalayan pens ya da enerji analizörü, akım-zaman eğrisinin tamamını çizer; eğrinin platodan anmaya kırıldığı nokta, kalkışın bittiği andır. Cihaz logları: softstarter, sürücü ve yeni nesil koruma röleleri her kalkışı süresi ve tepe akımıyla kaydeder — bakımcının en değerli ücretsiz sensörü budur. Ölçülen süre hesapla karşılaştırılır ve fark konuşturulur: ölçüm belirgin uzunsa ya net moment beklenenden düşük (gerilim düşümü, ağırlaşan yük, yanlış bağlantı) ya atalet bilgisi eksiktir; süre yıllar içinde uzuyorsa mekanik sürtünme artıyor demektir — kalkış süresi trendi, titreşim cihazı olmayan tesisin kestirimci bakım göstergesidir ve motor kartına işlenir.
Gerilim Düşümünün Kalkışa Çifte Etkisi
Zayıf şebekede kalkış hesabının en sinsi düzeltmesi gerilimdir, çünkü etki çifte vurur. Birinci vuruş moment: motor momenti gerilimin karesiyle düşer — kalkışta bara yüzde 10 çökerse, 1,8 katlık ortalama moment 1,46'ya iner. İkinci vuruş süre üzerinden ısı: net moment küçülünce süre uzar ve rotorun kızgın kalma süresi büyür; kinetik enerji vergisi aynı kalsa da, uzayan kalkış boyunca eklenen yük sürtünmesi ve tekrarlanan denemeler bütçeyi zorlar. Örneğimizde yüzde 10 çökme, neti 214'ten 166 Nm'ye indirir ve süreyi 32'den ~42 saniyeye uzatır — sınıf 30 termiğin bile sınırına dayanan bir değer. Bu nedenle kalkış hesabı her zaman en kötü gerilim senaryosuyla yapılır: sıcak yaz günü, yüklü bara, uzun hat. Düşümün hesabı direkt yol verme konusundaki trafo örneğiyle, jeneratör senaryosu jeneratörde kalkış yaklaşımıyla tamamlanır.
Isıl Bütçe: Kalkış Enerjisi Nereye Gider?
Kalkışın az bilinen yasası şudur: direkt kalkışta rotor kafesinde ısıya dönen enerji, yükün kazandığı kinetik enerjiye (½·J·ω²) eşittir — yükten ve sürtünmeden bağımsız, atalete kilitli bir vergi. Örneğimizde: ½ × 45,15 × 154² ≈ 535 kJ — her kalkışta, yarım megajul ısı rotorda. Bu vergi, "saatte kaç kalkış" sorusunun fizik temelidir: kafes ve sargı, bu ısıyı atacak zamanı bulmalıdır. Katalogların soğuk-sıcak kalkış sayıları (tipik: soğukta 3, sıcakta 2 ardışık; sonra bekleme) bu bütçenin sözleşmesidir ve atalet büyüdükçe sayılar düşer. Gerilim düşürmeli yöntemler vergiyi azaltmaz — aynı kinetik enerji yine rotorda ödenir, yalnız uzun sürede; verginin motor dışına taşınabildiği iki yol vardır: rotor direnci (ısı dış ızgarada) ve sürücü (küçük kaymayla kalkış, vergi neredeyse sıfır). Ağır ataletli tahriklerde sürücünün asıl satın alınma nedeni çoğu kez budur.
El Kitabı Notları
Dört maddelik el kitabı: süre, atalet çarpı hız bölü net momenttir; atalet redüksiyonun karesiyle küçülür, GD² görürsen dörde böl. Kalkışın ısıl vergisi yükten bağımsızdır: yarım J omega kare, her seferinde rotorda ödenir — saatte kalkış sınırının nedeni budur ve termiğin soğuması motorun soğuması değildir. Süre 10 saniyeyi aşıyorsa termik sınıfını, 30 saniyeyi aşıyorsa yöntemin kendisini konuş; kilitli rotor süresi kırmızı çizgidir. Ve her hesap, kronometreyle sınanıp karta yazılır — çünkü uzayan kalkış süresi, gelen arızanın en ucuz habercisidir.
Isınma Süresi ile Kalkış Süresi: İki Saat Karışmasın
Kapanıştan önce bir kavram temizliği: kalkış süresi (saniyeler) ile motorun ısıl oturma süresi (saatler) ayrı saatlerdir ve ikisi ayrı kararları besler. Kalkış süresi bu konunun konusudur: mekanik hızlanmanın saniyeleri, termik sınıfı ve yol verme kararı. Isıl oturma ise motorun sürekli çalışmada sıcaklık dengesine ulaşma süresidir — gövde büyüklüğüne göre 1-4 saat — ve rejim tanımlarının (S1-S2 ayrımının) temelidir: iki saatlik görev, dört saatte oturan motor için "kısa süreli"dir ve motor bir kademe küçük seçilebilir. İki saatin karıştığı klasik hata şudur: "motor yarım saattir çalışıyor, ısındıysa ısındı" diyerek art arda kalkış yapmak — sargı yarı yolda, kafes ise son kalkışın verilmiş vergisiyle sıcaktır. Doğru zihin modeli iki ayrı banka hesabıdır: kalkış bütçesi saniyelerle harcanır ve çeyrek saatlerle dolar; ısıl oturma saatlerle dolar ve rejim kararlarını besler. Rejim dünyası serinin işletme bölümünde ayrıntısıyla anlatılacaktır.
Karar Tablosu: Süre Kaç Saniyeyse Ne Yapmalı?
| Hesaplanan süre | Okuma | Tipik aksiyon |
|---|---|---|
| < 3 saniye | Hafif kalkış | DOL + sınıf 10 termik; konu kapanır |
| 3-10 saniye | Normal kalkış | DOL ya da yumuşatma; sınıf 10-20 termik |
| 10-30 saniye | Ağır kalkış | Sınıf 20-30 termik, akım limitli softstarter, kalkış sayısı bütçesi |
| 30-60 saniye | Çok ağır | Kilitli rotor sınırı kontrolü; sürücü ya da rotor direnci ciddiyetle değerlendirilir |
| > 60 saniye | İstisnai | Sürücü, bilezikli motor ya da tasarım revizyonu; motor üreticisine danışılır |
Tablo kaba bir pusuladır; sınırlar motorun gövdesine ve soğutmasına göre oynar. Ama pusulanın yönü şaşmaz: süre uzadıkça çözüm, koruma ayarından yöntem değişikliğine, oradan makine tasarımına tırmanır. Terazinin yöntem katı yol verme yöntemleri içinde, koruma katı serinin koruma yazılarında kurulur — kalkış süresi hesabı, ikisinin arasındaki köprüdür.
Sık Yapılan Beş Hesap Hatası
Bu konunun hesabı basittir; hataları da klasiktir. Birincisi, redüksiyon karesini unutmak: tambur ataletini orana bölmeden (karesiyle!) motora yazmak, süreyi onlarca kat şişirir ve "bu motor bunu hiçbir koşulda kaldırmaz" yanlış hükmünü doğurur. İkincisi, motor momentini anma momenti sanmak: kalkış boyunca ortalama moment anmanın 1,5-2,5 katıdır; anmayla hesap, süreyi gereksiz karamsar yapar. Üçüncüsü, gerilim senaryosunu atlamak: laboratuvar geriliminde yapılan hesap, yüklü baradaki gerçeği ıskalar. Dördüncüsü, ardışık kalkışı tek kalkış sanmak: hesap tek kalkış içindir; deneme günü üst üste beş kalkış, bütçeyi beş kez harcar. Beşincisi, birim karmaşası: devir/dakika ile rad/s, kg·m² ile GD² (eski kataloglarda J'nin dört katı!) karıştırılır — GD² gören el, dörde bölmeyi unutmamalıdır. Beş hatanın panzehiri aynıdır: hesabı iki adım hâlinde yazmak, birimleri taşımak ve sonucu kronometreyle sınamak.
Kilitli Rotor Süresi: Kalkışın Kırmızı Çizgisi
Kalkış bütçesinin mutlak sınırı, katalogdaki az okunan bir değerde saklıdır: izin verilen kilitli rotor süresi. Bu değer, rotoru hiç dönmeyen (ya da dönemeyen) motorun, kalkış akımı altında sargı-kafes hasarı almadan dayanabileceği saniyeyi söyler — tipik olarak soğukta 15-30, sıcakta bunun yarısı. Kalkış süresi hesabınız bu sınıra yaklaşıyorsa iki alarm birden çalar: birincisi, sıkışan yük senaryosunda koruma bu süreden önce kesmelidir — elektronik rölelerin "stall/kilitli rotor" fonksiyonu tam bunun içindir ve ayarı hesapla yapılır; ikincisi, normal kalkışın kendisi motoru her seferinde kırmızı çizgiye taşıyorsa tasarım yanlıştır — motor büyütülür, yol verme değiştirilir ya da atalet azaltılır. Sınırın fiziksel kökü rotorun ısıl kapasitesidir ve kafes konusundaki ısıl bütçeyle aynı hesabın iki yüzüdür: kalkış süresi bütçenin harcaması, kilitli rotor süresi kasanın dibidir.
Volan Etkisi: Ataleti Bilerek Kullanmak

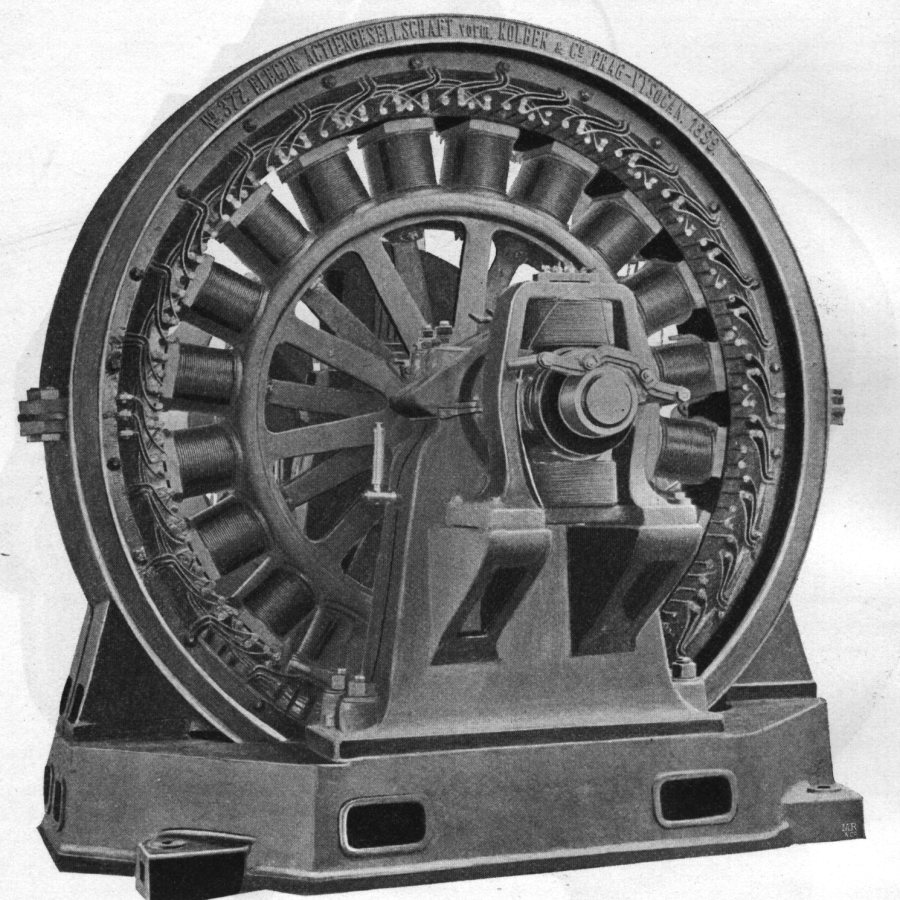

Atalet hep düşman değildir; kimi makineler onu bilerek büyütür ve hesap bu niyeti tanımalıdır. Pres, giyotin ve kırıcılarda volan, darbe anının enerjisini depolar: motor, volanı mesai boyunca yavaşça şarj eder, darbe milisaniyede volandan beslenir — motor, tepe gücün onda biriyle seçilebilir. Bu tasarımda kalkış süresi bilinçli uzundur (dev J, mütevazı motor) ve iki sonuç doğar: kalkış, dakikaya yaklaşabilir — termik sınıfı ve yol verme buna göre kurulur; ve dur-kalk işletmesi yasaktır — volanlı makine sabah kaldırılır, akşam durdurulur; her kalkış, yarım megajullük vergiyi yeniden öder. Volanın sağladığı ikinci nimet moment düzleştirmedir: pistonlu kompresörün dalgalı momenti, volanla şebekeye düzgün akım olarak yansır. Volanlı makinelerin devir ölçümü ve kayış-kasnak oranları devir hesaplama konusunun aktarma bölümüyle birleşir.
Sürücülü Kalkışta Hesabın Yeni Terimleri
Frekans konvertörü, denklemin terimlerini yeniden yazar. Moment tarafı: sürücü, sıfır hızdan itibaren anma momentini (kısa süreli aşırı yük kapasitesiyle yüzde 150'ye dek) verebilir; net moment artık eğrinin insafına değil, rampa ayarına bağlıdır. Süre tarafı: kalkış süresi bir sonuç değil, ayarlanan hedeftir — sürücü, J ve net momentin izin verdiği en kısa süreden daha hızlı rampa istenirse akım sınırına çarpar ve rampayı kendisi uzatır (ya da hata verir). Isı tarafı: motor hep küçük kaymada döndüğü için kinetik enerji vergisi rotorda ödenmez; kalkış ısısı sürücünün ve motorun anma akımı bütçesi içinde erir. Pratik reçete: rampa süresi, hesapladığınız doğal kalkış süresinin altına çekilmez; ağır atalette sürücünün aşırı yük süresi (tipik 60 saniyede yüzde 150) rampayla karşılaştırılır ve gerekirse bir üst güç sürücü seçilir. Duruş tarafında aynı hesap frenlemeye döner: kinetik enerji bu kez DC baraya akar ve fren direnci, ½·J·ω² ile boyutlanır — kalkışın matematiği, duruşun da matematiğidir.
Saatte Kalkış Sınırı: Bütçeden Takvime
Isıl bütçeyi işletme diline çevirelim. Katalog "soğuk 3 / sıcak 2" diyorsa ve kalkış ısısı örneğimizdeki gibi büyükse, ardışık denemeler arası bekleme süresi (tipik 15-30 dakika) işletme talimatına yazılır — özellikle termik atıp yeniden basılan panolarda bu kural hayat kurtarır: termiğin soğuması motorun soğuduğu anlamına gelmez; termik 2 dakikada kurulur, rotor 20 dakikada soğur. Sık dur-kalk isteyen prosesler (S3-S4 rejimleri) için üç çıkış yolu vardır: motoru kalkış bütçesi geniş seçmek (bir üst gövde, yüksek ısıl rezerv), kalkışı sürücüye taşımak ya da prosesi yeniden düşünmek (bypass hattı, yumuşak devreye alma). Rejim kodlarının bu bütçeyle ilişkisi serinin işletme yazılarında sürer; kalkış sayacını cihaz loglarından okumak da softstarter ve sürücü çağının bakım nimetidir.
