Motor kayıp bileşenleri, verim tartışmasının makine dairesindeki karşılığıdır: şebekeden giren gücün mile ulaşamayan bölümü beş ayrı fiziksel mekanizmada ısıya döner ve her mekanizmanın kendi kaynağı, kendi yük davranışı, kendi azaltma reçetesi vardır. Bu inceleme beş kalemi tek tek söker: nerede doğarlar, tipik payları nedir, hangisine hangi tasarım ve işletme kararı dokunur? Genel harita kayıplar ve verim ana haritasında kurulursa, burada mikroskop tek tek kalemlerin üzerindedir.

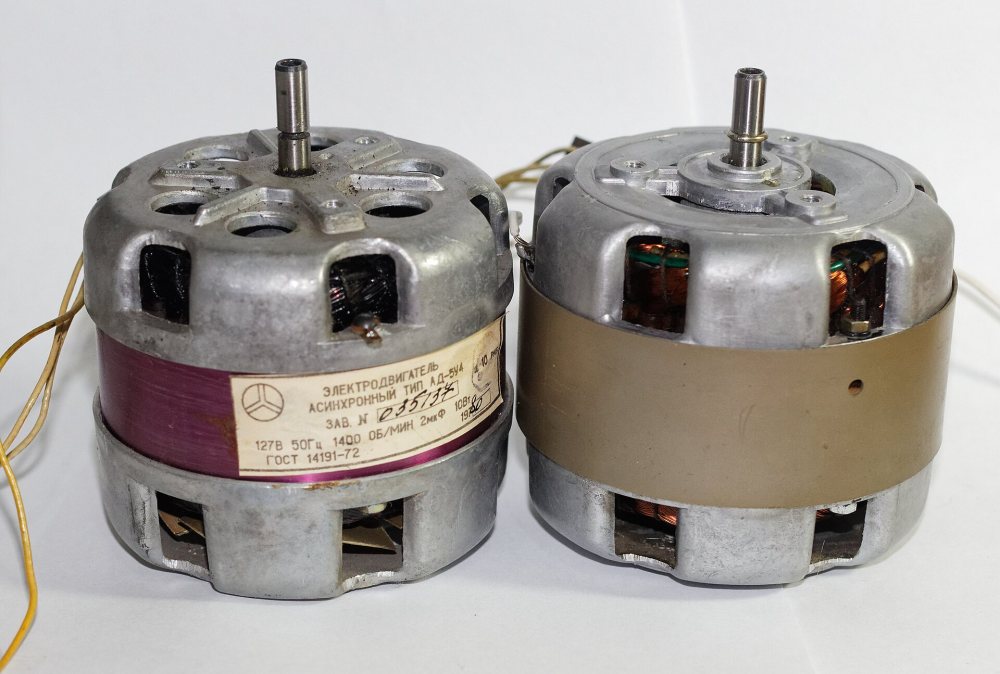

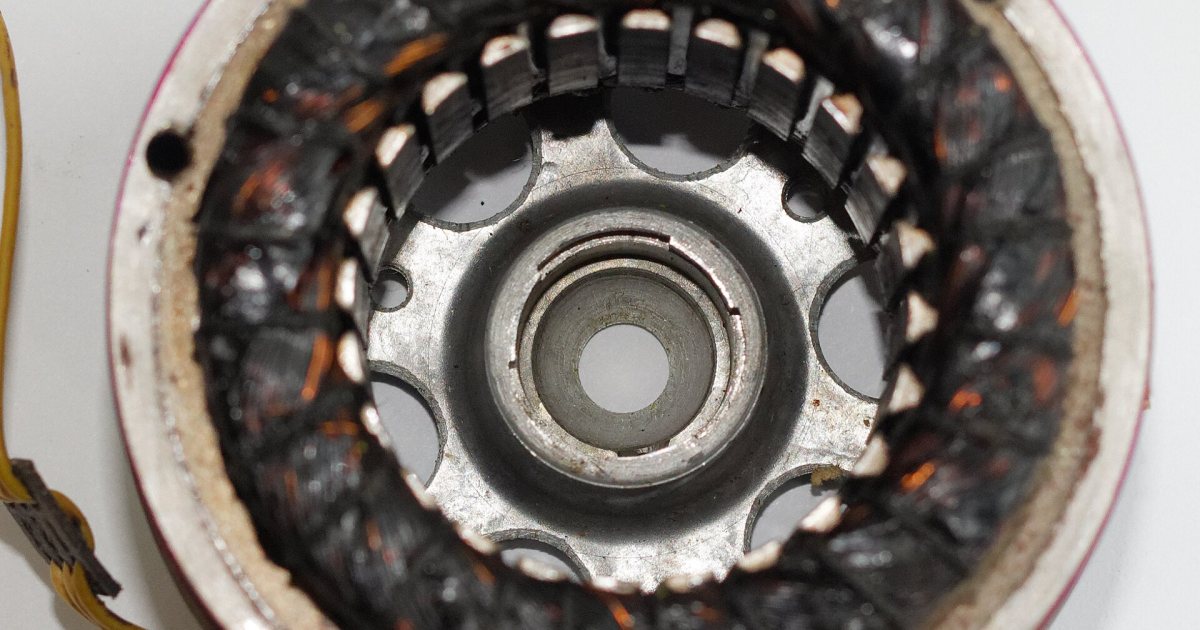

Stator Bakır Kaybı: Karesel Büyüyen Kalem
Sargıdan geçen akım, bakırın direncinde ısı üretir: P = 3 × I² × R. Karesel ilişki bu kalemin kimliğidir — akım iki katına çıkınca kayıp dörde katlanır ve tam yükteki motorun en büyük kalemi çoğu tasarımda budur (toplam kaybın kabaca üçte biri ile yarısı arası). Üç etken kalemi büyütür: yük (akımın ana belirleyicisi), sıcaklık (direnç sıcaklıkla yükselir; 75 derecelik sargı soğuk hâlinden belirgin daha dirençlidir) ve gerilim dengesizliği (ters bileşen akımı, işe yaramadan bakırı ısıtır). Tasarım tarafında reçete bol bakırdır: geniş kesitli tel, dolu oluklar, kısa sargı başları — verimli serilerin ağırlık farkı büyük ölçüde bu kalemin bedelidir. İşletme tarafında reçete üçlüdür: doğru boyutlandırma (gereksiz akım taşımamak), bağlantı denetimi (gevşek klemens de bir seri dirençtir) ve faz dengesinin izlenmesi. Sargı geometrisinin bütünü asenkron motorun yapısı incelemesiyle bağlanır.
Rotor Kaybı: Kaymanın Faturası
Rotor kafesinde dolaşan akımlar da kendi dirençlerinde ısınır ve bu kalemin büyüklüğü tek değişkene kilitlidir: rotor kaybı = kayma × hava aralığı gücü. Yüzde 3 kaymalı motor, rotora ulaşan gücün yüzde 3'ünü kafeste bırakır; eski tasarımların yüzde 5-6'lık kaymaları, aynı formülle iki kat fatura öder. Kalemi küçültmenin tasarım yolu düşük dirençli kafestir: alüminyum yerine bakır çubuk, geniş kesitler, kısa devre halkalarında cömert malzeme — bakır rotorlu serilerin verim sıçramasının kaynağı budur. Bedeli kalkış karakterinde ödenir: düşük direnç, kalkış torkunu törpüler ve tasarımcı, derin oluk ya da çift kafesle dengeyi kurar. İşletme yolu ise kaymayı büyüten koşullardan kaçınmaktır: düşük gerilim, aşırı yük ve gevşek kayış (motoru sürekli yüksek kaymada süründüren gizli suçlu) bu kalemin saha düşmanlarıdır. Kafes tasarımının incelikleri sincap kafesli rotor anlatımında, kaymanın eğri üzerindeki yeri kayma ve tork içinde açılır.
Demir Kaybı: Nüvenin Sabit Vergisi
Sac paketinde her alan çevriminde iki mekanizma enerji yer: histerezis (çeliğin mıknatıslanma hafızasının çevrim başına aldığı pay) ve girdap akımları (değişen akının nüve içinde sürdüğü kısa devre akımları). İkisinin toplamı demir kaybıdır ve karakteri işletme için önemlidir: yükten neredeyse bağımsız, gerilim ve frekansa bağlıdır — motor boşta dönerken bile tam demir vergisi ödenir. Kalemin tasarım belirleyicileri sac kalitesi (W/kg sınıfı), sac kalınlığı ve akı yoğunluğu bütçesidir; üretim kalitesi de paya yazılır — kesim çapakları ve paket baskısı, kataloğun öngörmediği ek demir kaybı üretir. İşletme tarafında iki uyarı geçerlidir: anma değerinin üzerindeki şebeke gerilimi nüveyi doymaya itip bu kalemi şişirir; kontrolsüz tamir fırını ise sac yalıtımını bozup kaybı kalıcı büyütür. Nüve dünyasının tamamı sac paketi incelemesinde derinleşir.
Sürtünme ve Vantilasyon: Mekanik Pay
Dönen her milin iki mekanik gideri vardır: yataklardaki sürtünme ve soğutma fanının çektiği güç. Sürtünme payı; yatak tipi, gres durumu ve keçe temasıyla belirlenir — aşırı greslenmiş rulman, çalkalama kaybıyla beklenmedik ısı üretir; sertleşmiş keçe, mile sürekli fren yapar. Vantilasyon payı devirle hızla büyür: fan gücü devrin küpüne yakın tırmandığından, 2 kutuplu motorların mekanik gideri 4 kutuplulardan belirgin yüksektir ve yüksek devirli serilerde fan tasarımı verim çalışmasının parçasıdır. Bu kalemin işletme reçetesi bakım defterinden çıkar: doğru gres miktarı, zamanında yatak yenileme ve temiz hava yolları. Küçük görünen pay, süreklilikle çarpılınca büyür — kesintisiz çalışan motorda birkaç yüz watlık mekanik gider, yılda binlerce kilovatsaat okur. Yatak disiplini rulman değişimi uygulamasıyla, çizelge bakım planı ile kurulur.
Ek Kayıplar: Haritanın Sis Bölgesi
Beşinci kalem, adının dürüstlüğüyle tanınır: yukarıdaki dört hesaba sığmayan her şey. Kaçak akıların metal parçalarda sürdüğü girdaplar, oluk harmoniklerinin rotor yüzeyinde açtığı sığ ısınmalar, çubuklar arası çapraz akımlar — tek tek küçük, toplamda anma yükünde toplam kaybın onda birine yaklaşabilen bir pay. Ölçümü de zordur: standart, ek kayıpları ya özel deneyle belirletir ya da güvenli tarafta kalan varsayılan eğrilerle hesaplatır; üreticiler arası verim farklarının bir bölümü bu kalemin nasıl ele alındığında gizlidir. İşletmenin bu kaleme doğrudan vidası yoktur; dolaylı vidası besleme kalitesidir — sürücü harmonikleri ve bozuk dalga biçimi, ek kayıpları görünür biçimde şişirir. Harmonik ortamda motor seçimi ve filtre kararı, bu sis bölgesinin faturasını küçültür; ilgili donanım terazisi devir ayarlı motor içinde ele alınır.
Isının Yolculuğu: Kayıplar Nereden Atılır?
Beş kalemin ürettiği ısı, üç ayrı yoldan gövdeyi terk eder ve yolların tıkanması, kaybın kendisi kadar önemlidir. Sargı ısısı; oluk yalıtımı ve emprenye verniği üzerinden nüveye, nüveden gövde kanatlarına yürür — vernik kalitesi, bu köprünün iletkenliğidir. Rotor ısısı; hava aralığındaki iç dolaşımla stator tarafına ve mil üzerinden yataklara taşınır — rotor kaleminin yataklar üzerindeki dolaylı yükü, gres ömrünü kısaltan sessiz etkendir. Mekanik ısı ise doğduğu yerde, yatak bölgesinde kalır ve kapak sıcaklığından okunur. Üç yolun ortak çıkışı gövde yüzeyidir; kanatların tozla dolması, bütün kalemlerin faturasını sıcaklık üzerinden büyütür. Termal kameralı bir tur bu haritayı beş dakikada çizer: sargı bölgesi mi, yatak kapağı mı, gövde geneli mi sıcak — cevap, hangi kalemin şiştiğinin ilk ipucudur. Sıcaklık-ömür ilişkisinin kuralı da hatırlanmalıdır: yalıtım sınıfının üzerindeki her 10 derece, sargı ömrünü yarıya indirir.
Kalemleri Ayrıştıran Deneyler
Beş kalemin tek tek görünür kılınması, iki klasik deneyin işidir ve ikisi de saha koşullarında uygulanabilir. Boşta çalışma deneyi sabit kalemleri yakalar: kaplinden ayrılan motor anma geriliminde döndürülür, çekilen güçten küçük bakır payı düşülünce demir + mekanik toplam elde kalır; gerilim kademe kademe düşürülerek çizilen eğri, iki kalemi birbirinden ayırır — gerilimin karesiyle inen bölüm demir, sabit kalan taban mekanik paydır. Kilitli rotor deneyi yük kalemlerini yakalar: düşük gerilimle anma akımına getirilen kilitli motorun çektiği güç, bakır kayıplarının toplamını verir. İki deneyin üstüne DC direnç ölçümü eklenince stator-rotor payları da ayrışır. Bu ayrıştırmanın işletmedeki değeri karşılaştırmadadır: yıllar içinde hangi kalemin büyüdüğünü bilen bakımcı, arızayı adıyla arar — büyüyen mekanik pay yatağa, şişen demir payı nüveye, artan bakır payı bağlantılara işaret eder. Deney düzeninin ayrıntısı eşdeğer devre anlatımındaki ölçüm bölümleriyle ortaktır.
Payların Yükle Dansı: Toplam Resim
| Yük oranı | Baskın kalemler | Verim bölgesi |
|---|---|---|
| Boşta | Demir + sürtünme-vantilasyon | Sıfır (iş yok, gider var) |
| Yüzde 25 | Sabit kalemler hâlâ baskın | Düşük — pahalı bölge |
| Yüzde 50-75 | Denge bölgesi | Eğrinin tepesi |
| Yüzde 100 | Bakır ve rotor kayıpları öne geçer | Tepeye yakın, hafif altında |
Tablo, verim eğrisinin neden tepeli olduğunu tek bakışta anlatır: sabit kalemler düşük yükte oransal ağırlaşır, karesel kalemler yüksek yükte büyür; ikisinin toplamının en tatlı noktası orta-üst yüktedir. Boyutlandırma kararının fiziği de budur — motorun görev noktasını eğrinin tepesine oturtmak; uygulama tarafı kısmi yükte verim incelemesinde sürer.
Tipik Pay Dağılımı: Sayısal Bir Kesit
Kalemleri oranlarla somutlaştıralım. Anma yükünde çalışan 15 kW, 4 kutuplu, IE3 sınıfı bir motorun toplam kaybı kabaca 1,1-1,3 kW bandındadır ve tipik dağılımı şöyle kurulur: stator bakır kaybı yüzde 35-40, rotor kaybı yüzde 18-22, demir kaybı yüzde 18-22, sürtünme-vantilasyon yüzde 8-12, ek kayıplar yüzde 8-12. Aynı motor yüzde 50 yüke indiğinde tablo ters döner: bakır ve rotor payları dörtte birine küçülürken demir ve mekanik kalemler kılını kıpırdatmaz — toplam kayıp azalır ama üretilen işe oranı büyür ve verim geriler. İki kutuplu hızlı motorlarda vantilasyon payı yukarı, sekiz kutuplu yavaş motorlarda bakır payı yukarı kayar; bakır rotorlu premium serilerde rotor kalemi gözle görülür incelir. Bu oranlar tasarımdan tasarıma oynar; değişmeyen şey mantıktır — hangi kalemin nerede şiştiğini bilen göz, katalog karşılaştırmasını da arıza teşhisini de aynı cetvelle yapar.
Verim Sınıflarının Kalemlere Dokunuşu
IE merdiveninin her basamağı, beş kalemin farklı kombinasyonlarda törpülenmesiyle çıkılır ve üretici kataloglarının arkasındaki mühendislik bu dağılımda okunur. IE2'den IE3'e geçiş ağırlıkla klasik reçeteyle olur: daha çok bakır, daha uzun paket, daha iyi sac. IE3'ten IE4'e geçişte rotor tarafı sahneye girer: bakır döküm kafesler, incelen saclar, yeniden tasarlanan fanlar. IE5 bandında asenkron tasarım sınırlarına dayanır ve sahne çoğunlukla kalıcı mıknatıslı rotorlara geçer — rotor kaybı kalemini kökten silen bu mimari, kendi sürücü zorunluluğunu getirir. Alıcı için pratik okuma şudur: aynı IE harfini taşıyan iki motor, kalemleri farklı dağıtmış olabilir; kalkış torku, boşta akım ve ağırlık kıyası, harfin arkasındaki reçeteyi ele verir. Merdivenin ekonomi tarafı IE3-IE4 farkı kıyasında, mıknatıslı uç PMSM anlatımında ele alınır.
Gerilim ve Frekansın Kalemler Üzerindeki Oyunu
Besleme koşulları, beş kalemi aynı yönde oynatmaz; bu asimetri saha teşhisinin ince cetvelidir. Gerilim anmanın üzerine çıktığında demir kaybı hızla büyür (akı doyma bölgesine yaklaşır) ama aynı yükteki akım hafif düşer — toplam sonuç ekseriyetle zarardır ve boşta homurtu artışıyla kendini belli eder. Gerilim düştüğünde tablo tersine döner: demir rahatlar, fakat aynı işi çevirmek için akım tırmanır ve bakır-rotor kalemleri karesel faturayla şişer; düşük gerilim, ısınan motorun en sık gözden kaçan nedenidir. Frekans tarafında V/f oranı hükmeder: oran korunarak yapılan hız değişimi kalemleri dengeli taşır; oran bozulursa nüve ya doyar ya boşa mıknatıslanır. Fazlar arası dengesizlik ise en sinsi oyuncudur — yüzde birkaç gerilim farkı, ters alan bileşeniyle bakır kalemini orantısız büyütür ve standartlar bu koşulda güç düşümü tablosu uygular. Cetvelin pratik kullanımı basittir: kayıp artışı gören bakımcı, motoru suçlamadan önce üç faz gerilimini kaydeder.
Katalog Okuma: Kalemlerin İzini Verilerde Sürmek
Üretici katalogları kalem dökümü yayınlamaz; ama dört veri, dağılımın parmak izini taşır ve karşılaştırmalı alımda cetvel görevi görür. Boşta akım, mıknatıslanma iştahının ve dolaylı olarak hava aralığı-nüve cömertliğinin göstergesidir: aynı sınıfta düşük boşta akım, rahat tasarlanmış manyetik devre demektir. Anma kayması, rotor kaleminin doğrudan aynasıdır: yüzde 2 altı değerler bakır rotor ya da cömert kafes işaretidir. Kalkış torku-akımı ikilisi, rotor direncinin nerede konumlandığını söyler: verim şampiyonu tasarımlar kalkışta mütevazıdır. Ağırlık, aktif malzeme miktarının kaba ölçüsüdür: aynı gövde kodunda gözle görülür hafif motor, bir kalemden kısmıştır. Dördü yan yana konduğunda, iki kataloğun aynı IE harfini hangi mühendislik tercihiyle taşıdığı görünür hâle gelir — ve seçim, harfe değil işin karakterine göre yapılır: sık kalkışlı görev başka, kesintisiz seyir başka dağılım sever.
Saha Vakaları: Şişen Kalemin Teşhisi
Cetveli üç kısa vakayla sınayalım. Vaka bir: aynı yükte tüketimi yıllar içinde yüzde beş artan dolum pompası — boşta güç değişmemiş, yük akımı artmış; büyüyen kalem bakır-rotor tarafında, kök neden gevşeyen kayışın büyüttüğü kayma çıkmış; gergi ayarı faturayı eski yerine çekmiş. Vaka iki: tamirden dönen fan motorunda boşta güç üçte bir yüksek — demir kalemi şişmiş; atölye fırınının sıcaklık kaydı istenince nüve hasarı ortaya çıkmış, motor sarımdan reddedilip değişime gidilmiş. Vaka üç: yaz aylarında termik atan konveyör motoru — kalemler normal, sorun ısı yolunda; kanatlar keçeleşmiş, aynı kayıp daha yüksek sıcaklık üretmiş; temizlik ve gövde yıkama, arıza listesinden bir satır silmiş. Üç vakanın ortak dersi tektir: kayıp analizi soyut bir verim tartışması değil, kök nedeni adıyla çağıran bir teşhis dilidir — ölçen işletme, tahmin eden işletmeyi her yıl biraz daha geride bırakır.
Ölçüm Cihazı Çantası ve Kayıt Düzeni
Kayıp takibinin donanım listesi gösterişsizdir: gerçek etkin değer ölçen pens ampermetre (harmonikli ortamda ortalama ölçen cihaz yanıltır), üç fazlı enerji analizörü (giriş gücü ve dengesizlik için), temassız takometre (kayma üzerinden rotor kalemi), yüzey sıcaklık ölçer ya da termal kamera (ısı haritası) ve megohmmetre (yalıtımın gidişatı). Kayıt düzeni cihaz kadar önemlidir: her motorun kartında boşta akım-boşta güç, anma yükünde giriş gücü, üç faz gerilimleri ve gövde-yatak sıcaklıkları tarih damgasıyla birikir; yılda iki ölçüm, eğilim çizgisi için yeterlidir. Bu çantayla bir günde on beş-yirmi motor taranır — filo ölçümünün maliyeti, tek bir plansız duruşun maliyetinin kesri kadardır. Ölçüm sonuçlarının verim diline çevrilmesi verim ölçümü anlatımındaki kestirim yöntemleriyle yapılır; çizelge disiplini bakım planı ile bütünleşir.
Kalem Kalem Azaltma Reçetesi
Beş kalemin karşısına beş reçete yazılabilir. Bakır kaybına: doğru boyut, dengeli fazlar, sıkı bağlantılar ve — alımda — cömert bakırlı verimli seri. Rotor kaybına: düşük kaymalı tasarım, doğru gerilim ve gergin kayış denetimi. Demir kaybına: kaliteli nüve, anma gerilimi ve fırın disiplinli atölye. Mekanik gidere: gres-yatak-keçe rutini ve temiz hava yolları. Ek kayıplara: temiz besleme ve harmonik yönetimi. Dikkat edilirse reçetelerin yarısı satın alma, yarısı işletme kararıdır — verim, mağazada başlayıp makine dairesinde devam eden bir süreçtir. Filo ölçeğinde önceliklendirme ve ekonomi hesabı kayıplar ve verim ana haritasındaki çerçeveyle yapılır; ölçümün kendisi verim ölçümü anlatımında yöntemleşir.
