Yüksek hızda sorunsuz dönen bir Dahlander motorun düşük hızda dönmemesi, sahada en sık bildirilen çift hız arızasıdır. Tek hızın çalışması sargının bütününü aklamaz ama aramayı daraltır: kusur, düşük hız yolunun kendine özgü elemanlarındadır. Teşhis; besleme, kumanda, klemens ve sargı sırasıyla dört katmanda yürütülür.
Güvenli Müdahalenin Ön Koşulları
Kutu ve pano açılmadan enerji kesilir, pano şalteri kilitlenir ve gerilim yokluğu ölçülerek doğrulanır. Dahlander kutusunda boşta görünen uçlar, öbür kademe beslenirken gerilim taşır; bu tuzak, çift hızlı motoru tek hızlıdan ayıran başlıca güvenlik ayrıntısıdır. Ölçü aletinin kademesi işe başlamadan denetlenir. Güvenlik adımı atlanarak hızlandırılan hiçbir teşhis, kazanılan dakikaya değmez.
Arıza Alanının Tek Hızla Daraltılması
Yüksek hız çalışıyorsa şebeke, ortak stop hattı ve motorun mekanik serbestliği sağlamdır. Geriye düşük hıza özgü yol kalır: K1 kontaktörü, bobin devresi, düşük hız termiki, 1'li uçların beslemesi ve üçgen çevrimi. Bu daraltma, teşhis süresini saatlerden dakikalara indirir ve gereksiz sargı sökümünü önler. Aramaya her zaman çalışan hızın kısa bir denemeyle doğrulanmasından başlanır.
Kumanda Katmanında Bobin Yolunun İzlenmesi
Düşük hız butonuna basıldığında K1 bobinine gerilim gelip gelmediği ölçülür. Gerilim yoksa sıra; buton kontağı, kilitleme kontağı ve termik açma kontağındadır. Kilitleme kontakları en sık atlanan noktadır: K2 ya da K3'ün yardımcı kontağı yapışmışsa K1 yolu sürekli kesik kalır. Gerilim gelip kontaktör çekmiyorsa bobin sargısının direnci ölçülür ve kopuk bobin değiştirilir.
Termik Açmasının Sessiz Engeli
Düşük hız termiki açmış ve fark edilmemişse motor, o hızda hiç davranış göstermez. Rölenin durumu göstergeden değil kontak ölçümünden doğrulanır; gösterge yayı takılı kalabilir. Açma varsa sıfırlamadan önce neden aranır: aşırı yük, düşük hızda azalan soğutma ya da klemenste ısınan bağlantı. Ayar değerinin doğruluğu termik ayarı ölçütleriyle karşılaştırılır.
K1 Kontaktörünün Güç Kontaklarının Denetimi
Bobin çekiyor ama motor dönmüyorsa K1'in güç kontakları ölçülür. Üç kutbun çıkışında üç faz da yoksa kontak yüzeyleri aşınmış ya da yay basıncı düşmüştür. Tek fazın eksikliği, motoru iki fazda homurdatır; akım yükselir ve termik gecikmeli açar. Kontak direnci artan kontaktör onarılmaz, değiştirilir.
Klemenste Düşük Hız Yolunun Doğrulanması
Kutu açılır ve 1'li uçlara üç fazın geldiği ölçülür. Gevşek sıkılmış pabuç, dibinden kırılmış kablo ucu ve ısınmadan renk atmış bağlantı; düşük hız yolunda faz kaybı üreten tipik kusurlardır. Boşta durması gereken 2'li uçların yalıtımı da denetlenir; teması olan boş uç, üçgen çevrimini bozar. Kutudaki tipik yanlışların tamamı köprü bağlantı hataları kapsamında toplanmıştır.
Sargı Yarımlarında Direnç Karşılaştırması
Dört katmanın sonuncusu sargıdır. 1U-1V, 1V-1W, 1U-1W dirençleri ölçülür ve eşitlik aranır; üç ölçümden birinin sapması, üçgen çevrimindeki kolda sorun gösterir. Yarım bobin denetimi için 1U-2U, 1V-2V, 1W-2W çiftleri karşılaştırılır. Sargı düzeninin mantığı çift hız sargısı ekseninde açıklanmıştır; direnç sapması bobinaj servisinin alanına girer.
Besleme Geriliminin İki Kademedeki Denetimi
Düşük gerilim, düşük hız kademesinde kendini daha erken belli eder; tork gerilimin karesiyle düştüğünden zayıf şebekede motor yükü koparamaz. Üç faz arası gerilimler yük altında ölçülür ve dengesizlik yüzde birkaçla sınırlı olmalıdır. Uzun besleme hatlarında kalkış anındaki çökme de kaydedilir. Gerilim kaynaklı tablo, motor değişimiyle değil hat düzeltmesiyle çözülür.
Mekanik Yükün Ayrı Doğrulanması
Motor yüksüz denendiğinde düşük hızda dönüyor ama yükte kalıyorsa arıza elektrikte değil yüktedir. Sıkışan yatak, gergin kayış ya da donmuş kaplin; düşük hızın sınırlı torkunu aşan bir direnç bindirir. Enerji kesiliyken yük elle çevrilerek dönüş serbestliği doğrulanır. Elektrik teşhisine geçmeden bu iki dakikalık deneme yapılmalıdır.
Yükün ve Geçiş Senaryosunun Payı
Düşük hız, sabit tork düzeninde tam torku taşır ama fan yükünde bilerek zayıf kurulur. Yıldız/çift yıldız bağlı bir motora düşük hızda ağır yük verilmişse motor döner fakat hızlanamaz; arıza değil yanlış beklenti söz konusudur. Yüksek hızdan geçişte yaşanan takılma ise zaman rölesinin süresine bakılarak ayrılır; kumanda düzeni kontaktör devresi kurgusuyla birlikte değerlendirilir.
Zaman Rölesi ve Geçiş Kilidinin Gözden Kaçan Rolü
Kimi devrelerde düşük hız, yalnız yüksek hızdan dönüşte kullanılır ve araya zaman rölesi dizilidir. Röle arızalıysa düşük hız butonu işlevsiz görünür; kusur motorun değil kumanda kurgusunun içindedir. Şema okunmadan yapılan teşhis, bu tip devrelerde sağlam kontaktör değiştirtir. Pano şeması, teşhisin ilk sayfası olarak el altında tutulur; şemasız panoda önce şema çıkarılır.
Denemeler Arasında Sargının Soğutulması
Arıza aramada motor art arda başlatılır; her deneme, kalkış akımıyla sargıyı ısıtır. Dönmeyen motorda rotor kilitli akım tam değerinde akar ve sargı, dakikalar içinde sınıra dayanır. Denemeler arasında birkaç dakikalık soğuma bırakılır. Teşhis acelesi, arızayı sargı yanığına çevirmemelidir.

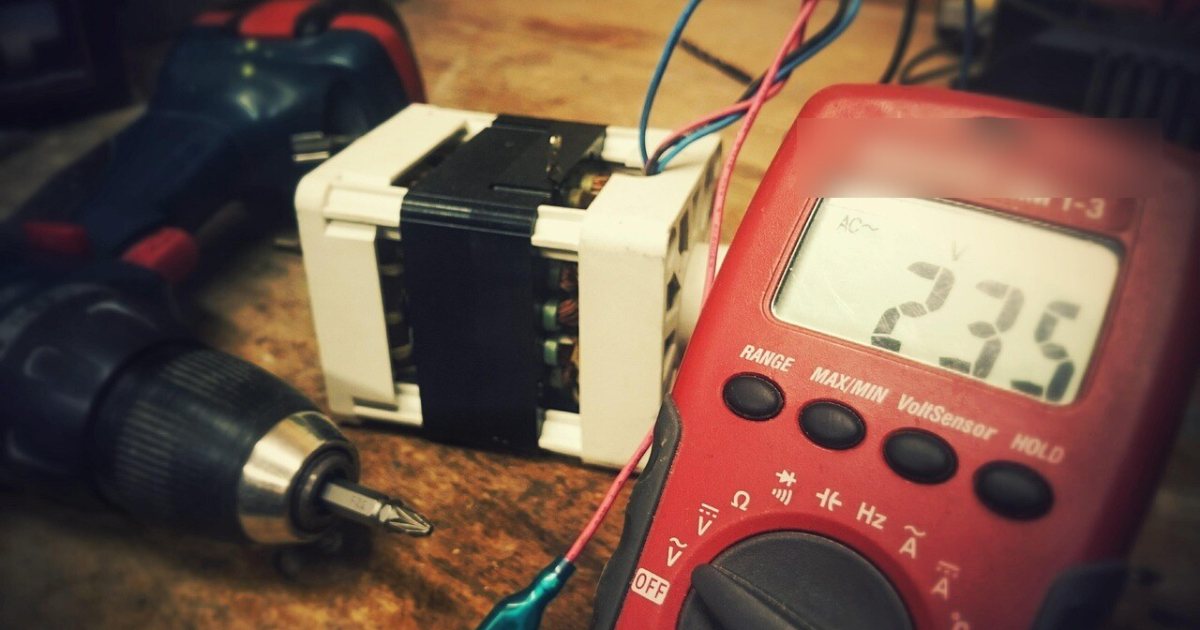

Ölçü Aletiyle Beş Dakikalık Hızlı Test
Pratik sıra şudur: butona bas, K1 bobin gerilimini ölç; çekmiyorsa kumanda, çekiyorsa güç tarafına geç. K1 çıkışında üç fazı ölç; eksikse kontaktör-termik hattı, tamsa klemense in. 1'li uçlarda üç fazı ölç; tamsa dirençleri karşılaştır. Bu sıra, dört katmanı beş dakikada tarar ve rastgele parça değişimini önler.
Ters Beklentiyle Açılan Arıza Çağrılarının Elenmesi
Fan uygulamalarında düşük kademenin debisi, yüksek kademenin sekizde biri düzeyine iner; debinin küpü kuralı burada şaşırtır. Operatör, düşük hızı arızalı sanabilir. Çağrı açılmadan önce kademenin beklenen debisi ve akımı tabloyla karşılaştırılır. Beklenti tablosu pano kapağına asıldığında bu tür çağrılar kendiliğinden azalır.
Onarım Sonrası Doğrulama ve Kayıt
Kusur giderildikten sonra motor iki hızda da yük altında çalıştırılır; üç fazın akımı her hız için ölçülür ve etiketle karşılaştırılır. Bulgular, tarih ve ölçü değerleriyle bakım kaydına işlenir; aynı motorun geçmiş kayıtları, tekrarlayan kusuru açığa çıkarır. Uç düzeninin bütünü bağlantı şeması kurallarında, ailenin tanıtımı çift hızlı Dahlander motor kategorisindedir.
Düşük hız arızası, düşük hızın kendi yolunda aranır: kumanda, kontaktör, klemens, sargı. Katman sırası korunduğunda teşhis kısa, onarım kalıcı olur.
