Asenkron motorun yapısı, 3 fazlı asenkron motorların neden bu kadar uzun ömürlü olduğunun cevabıdır: dönen tek parçası rotor, aşınan tek parçaları iki yataktır. Bu ana yazı; statordan rotora, gövdeden klemens kutusuna bütün yapı taşlarını mühendislik gözüyle söker, her parçanın hangi arızayla ve hangi tasarım kararıyla ilişkili olduğunu gösterir. Beş ayrı derinleşme konusu — döner alan, sincap kafes, bilezikli rotor, eşdeğer devre ve sac paketi — bu haritanın uydularıdır.
Büyük Resim: Beş Yapı Bloğu
Üç fazlı asenkron motor beş bloktan kurulur. Stator: sac paketi ve içindeki üç faz sargısıyla döner alanı üreten duran kalp. Rotor: alanın indüklediği akımlarla dönen kalp — sincap kafesli ya da sargılı (bilezikli) soydan. Gövde ve kapaklar: manyetik devreyi taşıyan, ısıyı atan, yatakları hizalayan iskelet. Yataklar: rotorun gövdeye tek temas noktası ve istatistiklerin tartışmasız arıza şampiyonu. Klemens kutusu: şebekeyle sargı arasındaki sözleşme masası. Bu beş bloğun sağlığı birbirine zincirlidir: eğilen mil hava aralığını bozar, bozulan aralık akımı büyütür, büyüyen akım sargıyı ısıtır — yapı bilgisi bu zinciri okuyabilmektir.
Stator: Sac Paketi ve Sargı

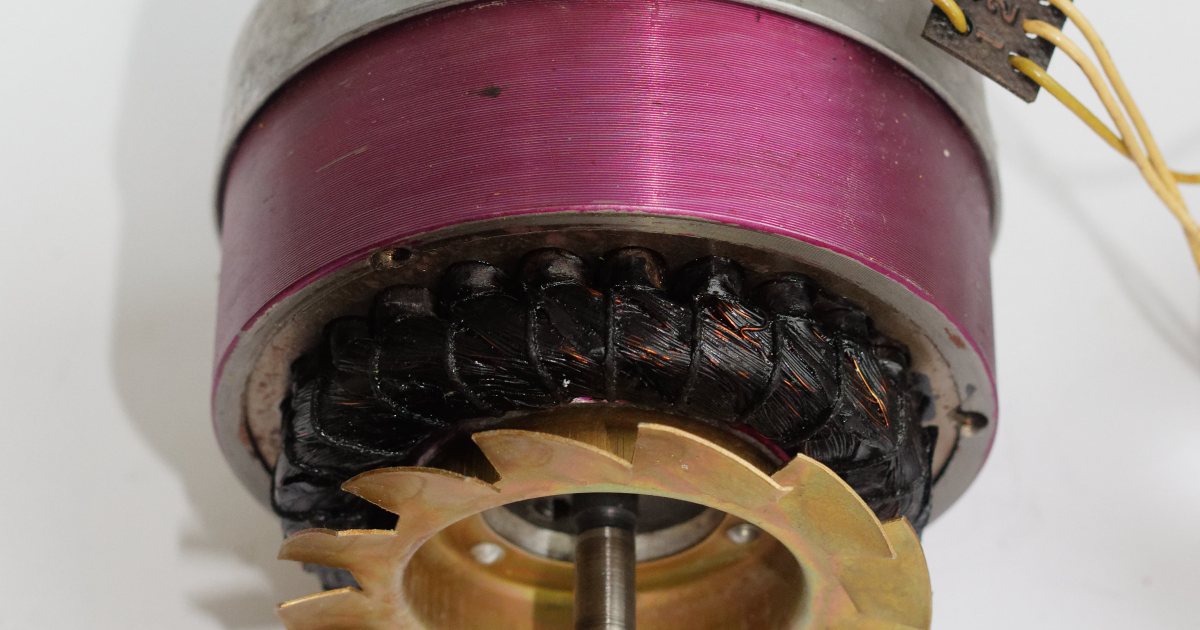

Statorun manyetik gövdesi, tek tek yalıtılmış ince silisli çelik sacların paketlenmesiyle oluşur; masif çelik kullanılsaydı girdap akımları nüveyi fırına çevirirdi. Laminasyonun fiziği, sac kalitelerinin kayıp eğrileri ve paketleme teknikleri sac paketi ve nüve konusunun konusudur. Paketin iç yüzeyindeki oluklara, emaye kaplı bakır telden örülmüş üç faz sargısı yerleştirilir: her faz 120 derece elektriksel açıyla kaydırılmış bölgelere dağıtılır ve bu geometri, şebeke akımını döner manyetik alana çeviren mekanizmanın kendisidir. Sargının oluk içindeki yalıtım katmanları — oluk kâğıdı, faz arası separatör, emprenye verniği — motorun gerilim dayanımını kurar; yanan motorun yeniden doğuşu ise bobinaj üzerinden ayrıntılarıyla okunabilir.
Rotor: İki Soy, İki Karakter
Rotorun manyetik gövdesi de laminasyondur; fark, oluklarında taşıdığı iletkendedir. Sincap kafesli rotor: oluklara dökülmüş alüminyum (büyük güçlerde lehimli bakır) çubuklar, iki uçta kısa devre halkasıyla birleşir — adını bu kafes görüntüsünden alır. Fırçasız, bakımsız ve gürbüz olan bu soy, bugün sahadaki motorların ezici çoğunluğudur; çubuk eğimi, derin oluk ve çift kafes gibi tasarım incelikleri sincap kafesli rotor ile birlikte değerlendirilmelidir. Sargılı rotor: stator gibi üç faz sargısı taşır, uçları mil üzerindeki bileziklerden fırçalarla dışarı alınır ve rotor devresine dışarıdan direnç bağlanabilir — kalkış torkunu şampiyon yapan bu özellik bilezikli asenkron motor konusunun konusudur. İki soyun ortak kuralı şudur: rotor, motorun en az arızalanan ama arızalandığında en pahalı konuşan parçasıdır.
Hava Aralığı: Görünmeyen En Öncelikli Parça
Stator ile rotor arasındaki hava aralığı, küçük motorlarda yarım milimetrenin altına iner ve motorun en hassas mühendislik ödünleşimini taşır. Aralık küçüldükçe mıknatıslanma akımı düşer ve güç faktörü iyileşir; büyüdükçe mekanik tolerans rahatlar ama motor şebekeden daha çok reaktif güç gerektirir. Bu yüzden asenkron motor, yatak aşınmasına karşı bütün makinelerden daha alıngandır: yatağı dağılan rotor statora sürtündüğünde sac paketleri karşılıklı yaralanır ve hasar sargıya kadar yürür. Yatak bakımının motor ömrüyle özdeş olmasının yapısal nedeni budur; değişim disiplini rulman değişimi üzerinden derinleştirilebilir.
Yataklar: Rotorun Tek Temas Noktası

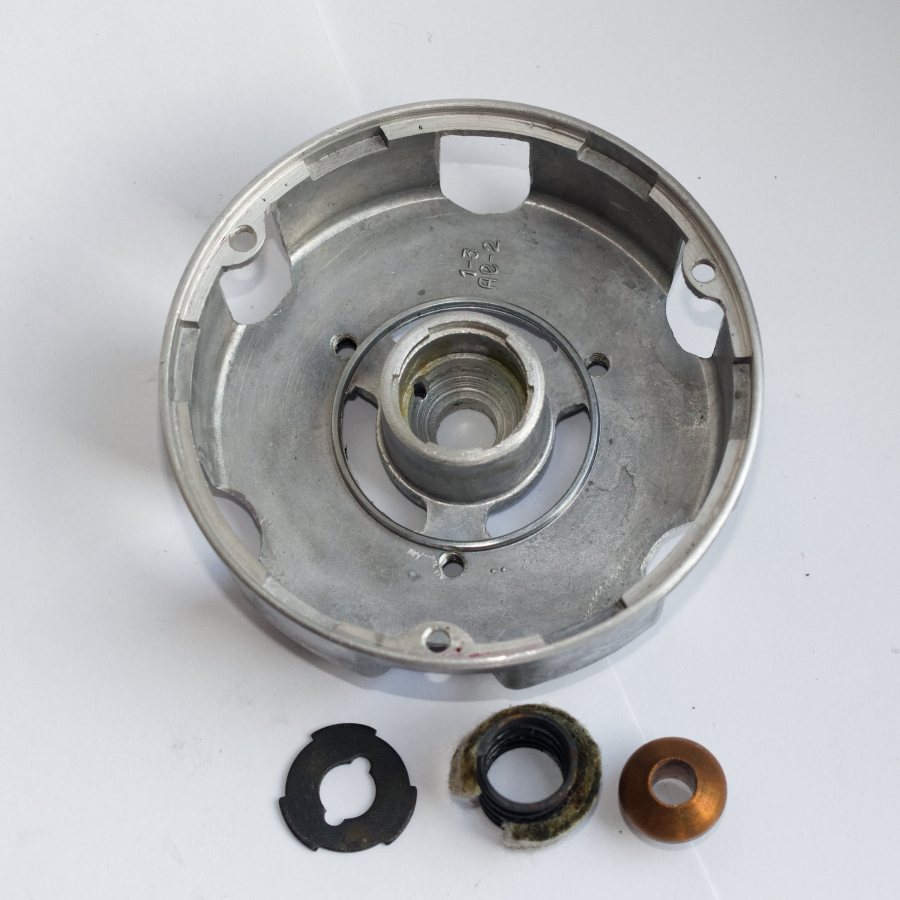

Rotor, gövdeye yalnız iki rulmanla dokunur ve bu iki parça, motor arızalarının tartışmasız birincisidir. Standart düzen bilyeli rulmandır: ön yatak (tahrik tarafı) yükün radyal kuvvetini, arka yatak fan tarafını taşır; eksenel sabitleme çoğu tasarımda tek yatağa verilir ve öteki yatak ısıl genleşmeye yer bırakacak biçimde yüzer. Kayışlı tahriklerde radyal yük büyür ve ön yatak silindirik makaralıya çıkabilir; dik motorlarda eksenel yük düzeni değişir. Yatak boşluk sınıfı motor dünyasında neredeyse hep C3'tür, çünkü rotordan gelen ısı iç bileziği genişletir. Kapalı (ZZ/2RS) rulmanlı küçük gövdeler yağlamasız yaşar; gresörlüklü büyük gövdelerde yağlama planın kalemidir. Kodlar, söküm-takım disiplini ve çift değişim kuralı rulman değişimi konusunda; sürücülü sistemlerde yatakları oyan mil akımları mil topraklama üzerinden ayrıntılarıyla okunabilir.
Mil ve Kama: Momentin Çıkış Kapısı
Mil, rotor paketinin içinden geçen ve momenti makineye taşıyan çelik omurgadır. Ucundaki kama yuvası ve kama, kasnak ya da kaplinin boşluksuz oturmasını sağlar; gevşek kama, iki yönlü tıkırtısıyla kendini yıllar önce belli eden sinsi bir arızadır. Mil ucu ölçüleri gövde koduyla standarttır — 100 gövdenin mil çapı ve kama kesiti her üreticide aynıdır; değişimliliğin sessiz kahramanı bu standardizasyondur. Milde iki düşman tanınmalıdır: eğiklik (düşürülmüş ya da zorla çakılmış kaplinden) hava aralığını dalgalandırır ve titreşim spektrumunda kendini gösterir; korozyon ise keçe bölgesinde başlar ve keçeyi keserek yatağa nem yolu açar. Devreye almada mil salgısının komparatörle kontrolü, büyük motorlarda standart kapıdır.
Gövde, Kapaklar ve Soğutma
Gövde üç işi birden yapar: sac paketini sıkıca kavrar (manyetik devrenin titreşmemesi için), ısıyı kanatlarıyla çevreye atar ve ayak ya da flanşıyla motoru makineye bağlar. Küçük-orta güçlerde alüminyum enjeksiyon, büyük güçlerde ve ağır sanayide pik döküm hâkimdir. Kapaklar yatak yuvalarını taşır; işlenme kaliteleri rotorun hava aralığındaki merkezliğini belirler. Standart kapalı motorda mil ucundaki plastik ya da alüminyum fan, kapak ızgarasından aldığı havayı gövde kanatlarına üfler; bu düzenin adı IC411'dir ve sürücüyle düşük devirde uzun çalışan motorlarda yetersiz kalır — bağımsız fan seçeneği burada devreye girer. Gövde büyüklüğü kodu (63'ten 355'e) mil ekseni yüksekliğini milimetre olarak söyler ve motorlar arası değişimliliğin anahtarıdır; montaj biçimleri B3, B5 ve B35 yazılarında ayrıntılıdır.
Klemens Kutusu: Altı Ucun Masası
Klemens kutusunda üç faz sargısının altı ucu (U1-V1-W1 / U2-V2-W2) köprü bekler: köprülerin dizilişi motoru yıldız ya da üçgen yapar, etiketin gerilim değeri hangi dizilişin bu şebekeye ait olduğunu söyler. Kutunun kendisi de mühendisliktir: conta ve rakor IP sınıfını taşır, gevşek pabuç ark yaparak klemens taşını eritir, kablo çapıyla rakor uyumsuzluğu nem yolunu açar. Saha istatistiğinde "motor arızası" diye gelen vakaların küçümsenmeyecek bölümü bu kutuda biter; bağlantı düzeninin tamamı yıldız-üçgen bağlantı konusunda, arıza akışı motor çalışmıyor ile birlikte değerlendirilmelidir.
Üretim Hattında Montaj Sırası
Yapıyı kalıcı öğrenmenin kestirme yolu, üretim sırasını izlemektir. Sac presleri, rulo silisli çelikten stator ve rotor laminasyonlarını aynı vuruşta çıkarır — birinin oluğu ötekinin dişidir, fire en aza iner. Paketlenen rotor sacları kalıba girer ve basınçlı dökümde eriyik alüminyum, oluklara ve iki uçtaki halkalara tek seferde dolar: kafes, kaynaksız tek parça doğar. Stator paketi gövdeye sıkı geçirilir, sargılar yerleştirilir, uçlar bağlanır ve paket vernik emprenyesine girer. Talaşlı imalat mil ile kapakları işler; montajda rotor dengelenir (balans), yataklar takılır, hava aralığı merkezlenir. Hattın sonunda her motor test durağından geçer: yalıtım, boşta akım, titreşim. Bu sıra, sahadaki tamircinin söküm sırasının tersidir — ve tamir kalitesinin ölçüsü, motoru bu doğum hâline ne kadar yaklaştırabildiğidir; atölye tarafı tamir konusunda anlatılır.
Malzemeler: Bakır, Alüminyum, Çelik, Vernik
Motorun performans sınırlarını dört malzeme çizer. Bakır: sargının iletkeni; kesiti kayıpları, kalitesi ömrü belirler. Alüminyum: rotor kafesinin ve yeni nesil gövdelerin metali; bakıra göre ucuz ve hafif, iletkenlikte bir kademe geride. Silisli çelik: manyetik devrenin gövdesi; tane yapısı ve silisyum oranı demir kayıplarının ana belirleyicisidir. Vernik ve yalıtım kimyası: sargının sıcaklık sınıfını (B, F, H) kuran görünmez kahraman — yalıtım sınıfı ile motor ömrü arasındaki ilişki kabaca şöyle işler: sınıf sınırının üzerindeki her 10 derece, yalıtım ömrünü yarıya indirir. Verim sınıfı yükseldikçe bu dört malzemenin de niteliği ve miktarı artar; IE merdiveninin fiyata yansımasının yapısal nedeni budur ve ekonomisi IE3-IE4 farkı üzerinden derinleştirilebilir.
Yalıtım Sistemi: Görünmeyen Katmanların Mimarisi
Sargı denince akla bakır gelir ama motorun gerilim dayanımını kuran, bakırı saran katmanlardır ve bu katmanlar bir sistem olarak tasarlanır. Birinci katman tel emayesidir: bakırın üzerindeki mikron mertebesinde polimer film, komşu teller arasındaki gerilimi taşır. İkinci katman oluk yalıtımıdır: sac paketiyle sargı arasına giren esnek yalıtkan kâğıt-film kompoziti. Üçüncü katman faz separatörüdür: farklı fazların sargı başlarında yan yana geldiği bölgelere konan ayırıcı. Dördüncü katman emprenye verniğidir: bütün boşlukları dolduran, sargıyı tek gövdeye kilitleyen ve nemin yolunu kesen reçine. Sistemin bütününe sıcaklık sınıfı verilir (B=130, F=155, H=180 derece); yeni nesil motorların çoğu F sınıfı yalıtımla üretilip B sınırında koşturulur — aradaki fark, ömür rezervidir. Yalıtımın sahadaki ölçümü yalıtım direnci konusunda, sınıfların seçim etkisi koruma sınıfı üzerinden ayrıntılarıyla okunabilir.
IP Kodu ve Sızdırmazlık: Yapının Ortam Zırhı
Yapının son katmanı, motoru ortamdan ayıran zırhtır. IP kodunun ilk rakamı katı cisim ve toza, ikincisi suya karşı korumayı sınıflar; sanayi standardı IP55, tozun işlevi bozacak miktarda girmesini ve her yönden püskürtülen suyu engeller. Zırhı taşıyan parçalar mütevazıdır: kapak contaları, klemens kutusu contası, kablo rakorları ve mil keçesi. Zincirin gücü en zayıf halkası kadardır — doğru gövdeye yanlış rakor takan el, IP55'i deldiğini fark etmez; basınçlı yıkamada mil keçesine dik tutulan tazyik, en pahalı motoru bile su alan bir kutuya çevirir. Nemli ve açık saha kurulumlarında iki ek önlem yaşar: durma dönemlerinde sargıyı kuru tutan ısıtıcı bantlar ve alt kapaktaki yoğuşma tahliye tapaları. Kodun tam okunuşu ve saha örnekleri IP55 elektrik motoru ile birlikte değerlendirilmelidir.
Boyut Ailesi: Gövde Kodu Ne Anlatır?
Motor dünyasının beden ölçüsü gövde kodudur ve tek sayıya şaşırtıcı çok bilgi sığar. 132M söz gelimide 132, mil ekseninin ayak tabanından yüksekliğini milimetre cinsinden verir; M (S/L gibi) paket boyunu ayırır. Aynı gövde kodu; ayak delik aralıklarını, mil ucu çapını ve flanş ölçülerini de standarda bağlar — bu nedenle farklı üreticilerin 132M motorları aynı yatağa vidalanır. Güç-gövde eşleşmesi de gelenekseldir: her güç-devir çifti belirli bir gövdeye oturur ve verim sınıfı yükseldikçe aynı güç bir üst gövdeye taşabilir (daha çok aktif malzeme). Saha pratiği için üç kullanım: etikersiz motorun kimliği gövde ölçüsünden daraltılır; değişim motoru sipariş edilirken kod, uyumun garantisidir; kataloglar karşılaştırılırken aynı güçte küçük gövde vaadi, ısıl bütçe sorusuyla sınanmalıdır. Güç kademelerinin gövde eşleşmeleri güç bazında dizinde sayfa sayfa durur.
Yapı Bloklarının Arıza Belirtileri
| Yapı bloğu | Tipik arıza | İlk belirti |
|---|---|---|
| Yataklar | Aşınma, oluklanma | Takırtı, titreşim artışı, ısınan kapak |
| Stator sargısı | Yalıtım yaşlanması, faz kısa devresi | Yanık koku, dengesiz faz akımları |
| Rotor kafesi | Çubuk kırılması | Yük altında salınan akım, ritmik uğultu |
| Klemens | Gevşek bağlantı, ark | Erimiş taş, tek fazda ısınma |
| Fan-soğutma | Kırık kanat, tıkalı ızgara | Genel ısınma, balanssızlık titreşimi |
Tablonun mantığı tanıdıktır: motor hangi parçasından yaşlanıyorsa o dilden konuşur. Duyarak, ölçerek ve kaydederek dinleyen işletme, yapı bilgisini arıza öngörüsüne çevirir; ölçüm rutini bakım planı konusundadir.
Sargı Şemaları: Bakırın Geometrisi
Aynı stator paketi, sargının örülüş biçimiyle farklı karakterlere bürünür ve bu geometri motorun kimliğinin parçasıdır. Kutup sayısı sargıda kurulur: 4 kutuplu motor, her fazın bobin gruplarını çevreye dört kutup dokusu çizecek biçimde dağıtır; devir sınıfı böyle doğar. Bobinler tek katlı ya da çift katlı yerleşir: çift katlı dağıtılmış sargı, alan biçimini pürüzsüzleştirir ve harmonik momentleri bastırır. Adım kısaltması (bobinin tam kutup adımından biraz dar atılması) belirli harmonikleri hedefli biçimde söndürür — kataloğun sessiz kaliteleri bu geometride gizlidir. Çift devirli motorlarda geometri hüner gösterir: Dahlander bağlantısı tek sargıdan iki kutup sayısı çıkarır. Sarım verisi — tel çapı, spir sayısı, adım, bağlantı — motorun genetik kodudur; tamirde bu kodun birebir korunmasının neden pazarlıksız olduğu bobinaj üzerinden derinleştirilebilir.
Kardeş Makinelerle Yapı Karşılaştırması
Asenkron yapının sadeliği, kardeş makinelerle yan yana konunca parlar. Kalıcı mıknatıslı senkron motor (PMSM), rotorunda pahalı mıknatıs taşır: kayıpsız rotor verimi yükseltir ama maliyet ve sürücü zorunluluğu getirir. Senkron relüktans makine, rotorunda yalnız biçimlendirilmiş sac taşır: mıknatıssız ve kafessiz — o da sürücüsüz kalkamaz. Fırçalı DC motor, kolektör-fırça düzeneğiyle bakım gerektirir. Asenkron rotorun dökme kafesi ise hem üretimde en ucuz hem işletmede en dertsiz çözümdür ve şebekeye doğrudan bağlanabilen tek aday olarak kalır. Bu kıyasın işletme dili şudur: sürücü varsa ve mesai uzunsa PMSM'nin verimi konuşur; şebekeye takıp unutmak isteniyorsa asenkron yapının sadeliği tartışmasızdır. Ailelerin tam kıyası PMSM IE5 ve motor çeşitleri dizininde sürer.
Titreşim ve Ses: Yapının Akustik İmzası
Sorunsuz motorun sesi, yapısının akustik imzasıdır ve imzadaki her bozulma bir parçayı işaret eder. Elektromanyetik uğultu, döner alanın sac paketini şebeke frekansının iki katında titretmesinden doğar — düzgün ve yumuşaksa normaldir, enerji kesilince anında susması onu mekanik seslerden ayıran turnusoldur. Bilyeli takırtı yataktan gelir ve enerji kesilse de rotor dönerken sürer. Ritmik, yükle şiddetlenen uğultu rotor kafesindeki kırık çubuğun; iki yönlü tıkırtı gevşek kamanın; sürtme tınısı fanın kapağa değmesinin sesidir. Bu imzaları ayırt eden kulak, titreşim cihazından önce davranan en ucuz sensördür; ölçümlü takibin rutini bakım planı çizelgesinde, ses ayrımının arıza akışı rulman sesi teşhisi üzerinden ayrıntılarıyla okunabilir.
Söküm Masasında Yapı Turu: On Dakikalık Muayene
Yapı bilgisinin sınavı söküm masasında verilir; kapakları açılan motorda on dakikalık disiplinli tur, çoğu raporu yazdırır. Sargı başlarına bakılır: bal rengi vernik sağlık, kahverengiye dönen ton ısıl yaşlanma, siyah bölge kısa devre işaretidir. Sac paketinin iç yüzü taranır: parlak sürtme izi, rotorun statora değdiğini — yani yatak ya da mil sorununu — ihbar eder. Rotor kafesinin halkaları incelenir: çatlak ya da lehim ayrılması, yük altındaki akım salınımının nedenidir. Yatak yuvaları elle yoklanır: kapak içinde dönen dış bilezik, yuvanın ovalleştiğini söyler ve yeni rulman bu yuvada uzun yaşamaz. Keçe bölgesindeki pas çizgisi nem yolunu, klemensteki renk değişimi gevşek bağlantıyı ele verir. Bu tur, tamir kararının ham verisidir: hangi bloğun konuştuğunu bilen göz, faturayı da doğru okur.
Yapı Bilgisinin Beş Pratik Getirisi
Bu haritayı bilmek beş yerde değer üretir. Doğru teşhis: belirtiyi parçaya bağlayan tekniker, atölyeye motor değil bilgi gönderir. Doğru parça: gövde kodu ve yatak numarasıyla konuşan sipariş, gününde gelir — konusu yedek parça konusundadir. Doğru tamir kararı: sargı mı yatak mı sorusunun maliyet uçurumu, yapı bilgisiyle önceden görünür. Doğru seçim: hava aralığı, yalıtım sınıfı ve soğutma düzeni gibi görünmez kalemler, kataloglar arasındaki gerçek farktır. Doğru işletme: hangi parçanın neye alıngan olduğunu bilen bakım planı, ölçümünü oraya yoğunlaştırır. Yapı, teoriyle pratiğin el sıkıştığı yerdir: elektrik motoru nedir sorusunun cevabı ilkeyse, buradaki cevap o ilkenin metalidir.
