Direkt yol verme (DOL — Direct On Line), asenkron motoru kontaktörle şebekeye olduğu gibi bağlamaktır: en eski, en ucuz ve doğru yerde hâlâ en iyi yöntem. Rakip anlatımlar onu "küçük motorlarda kullanılır" cümlesiyle geçer; bu yazı sınırın kendisini çizer: hangi güce kadar, hangi şebekede, hangi hesapla? Ve DOL panosunun küçümsenen mühendisliğini açar: sigorta karakterinden kontaktör sınıfına, termik ayarından kumanda inceliklerine.
Çalışma İlkesi: Bütün Eğri, Tek Hamlede
Kontaktör kapanır; motor, tork eğrisinin tamamını tek hamlede yaşar: kalkış torkuyla koparır, eğri boyunca hızlanır, devrilme tepesini aşıp anma noktasına oturur. Süre; yükün ataletine göre yarım saniyeyle birkaç saniye arasındadır. Bu hamlenin bedeli bilinen darbedir: hızlanmanın sonuna dek 6-8 kat akım. DOL'un iki tartışılmaz üstünlüğü de aynı hamleden doğar: motor, üretebileceği en yüksek kalkış torkunu verir (hiçbir gerilim düşürmeli yöntem bunu veremez) ve hızlanma en kısa sürede biter — kafesin ısıl maruziyeti, uzun süründürülen "yumuşak" kalkışlardan çoğu kez daha azdır. Eğrinin anatomisi kayma-tork konusunda, darbenin devre matematiği eşdeğer devrede durur.
Sınırın Hesabı: Gerilim Düşümü Kaç Volt?
"DOL nereye kadar" sorusunun cevabı güç değil, gerilim düşümüdür ve hesabı iki adımdır. Kalkış akımı, etiketten (ya da 7 × In kabulüyle) alınır; besleme zincirinin empedansı — trafo, hat, varsa jeneratör — bu akımla çarpılır ve baradaki çökme yüzdesi bulunur. Pratik eşikler şöyle okunur: kalkış anında bara gerilimi yüzde 10'dan fazla düşüyorsa komşu yükler rahatsız olur (kontaktörler bırakabilir, aydınlatma göz kırpar); yüzde 15'i aşan çökme, motorun kendi kalkış torkunu de kemirir — moment gerilimin karesiyle düştüğü için yüzde 15 çökme, momentin yüzde 28'ini götürür ve sınırdaki yük kalkamaz olur. Kaba saha kuralı: motor gücü, besleme trafosunun gücünün yüzde 15-20'sini aşıyorsa DOL hesap gerektirir; jeneratörde bu oran bariz biçimde daha serttir ve jeneratörde kalkış üzerinden ayrıntılarıyla okunabilir.
Pano Mühendisliği: Üç Cihazın Koordinasyonu
DOL panosu üç cihazdır ama üçünün uyumu tip testli bir bütündür. Sigorta/şalter: motor kalkış akımını taşıyıp kısa devrede süratle kesmelidir — aM karakterli sigorta ya da motor koruma şalteri bu iş için doğar; genel amaçlı hızlı sigorta (gG değil aG/hızlı tip) kalkışta gereksiz atar. Kontaktör: AC-3 görev sınıfında, motorun anma akımına göre seçilir; AC-1 (omik yük) sınıfı kontaktör, motor akımının endüktif kesmesinde kontaklarını hızla yer. Termik röle: motorun anma akımına ayarlanır — bir üst kademeye "atmasın diye" çekmek korumayı iptal etmektir; sık atıyorsa çare ayar büyütmek değil neden bulmaktır. Üçlünün kısa devre altında birlikte hayatta kalması koordinasyon tablolarıyla doğrulanır: Tip-2 koordinasyon, arızadan sonra kontaktörün çalışır kalmasını garantiler. Koruma zincirinin ilerisi bu serinin koruma yazılarında derinleşir.
İnrush ile Kalkış Akımı: İki Ayrı Tepe
DOL ölçümlerinde sık karışan iki büyüklük vardır ve ayrımı koruma ayarlarını doğrudan etkiler. İlk yarım periyottaki manyetik inrush: kontaktör kapandığı andaki gerilim fazına ve nüvenin artık mıknatıslığına bağlı, 10-14 kat mertebesine ulaşabilen, milisaniyeler süren bir tepedir — sigortanın ani atma eşiği ve elektronik korumanın ani eleman ayarı bu tepeyi tolere edecek şekilde seçilir. Hızlanma boyunca süren kalkış akımı: 6-8 kat bandında, yükün ataletine göre saniyeler süren asıl plato budur — termik sınıfı ve kablo ısınması bu platoya göre hesaplanır. Yeni nesil ölçü aletlerinin inrush modu ikisini ayrı yakalar; kayıt tutarken hangisinin yazıldığı not edilmelidir. Aksi hâlde "motorun kalkış akımı 12 kat çıktı" cümlesi, yanlış alarm ve yanlış koruma ayarıyla sonuçlanır; ölçüm pratiği amper hesaplama yöntemiyle birleşir.
Kablo ve Bara: Kalkışın Taşıyıcıları
DOL hesabının unutulan üçüncü bileşeni iletkendir. Kablo kesiti anma akımına göre seçilir ama iki kalkış sorusu da sorulmalıdır: uzun hatlarda kalkış akımının gerilim düşümü (motor ucundaki gerilim, panodakinden düşüktür ve moment karesiyle öder) ve sık kalkışlı görevlerde kablonun ısıl toparlanması. Pratik kural: hat uzunluğu büyüyünce kesit yalnız taşıma için değil, kalkış düşümü için bir kademe büyütülür; hesap örnekleri kablo düşüm tablolarıyla yapılır. Bara tarafında cıvata torkları ve pabuç kalitesi, kalkış darbesinin mekanik yüküyle sınanır — gevşek pabuç, her kalkışta bir mikro-ark yazar ve DOL panolarının klasik yangın başlangıcı erimiş pabuçtur. Termal kamera turunda pano içi bağlantılar, motor klemensiyle aynı öncelikte taranmalıdır; rutin bakım planına bağlanır.
Kumanda Devresi: Mühürlemeden Kilide

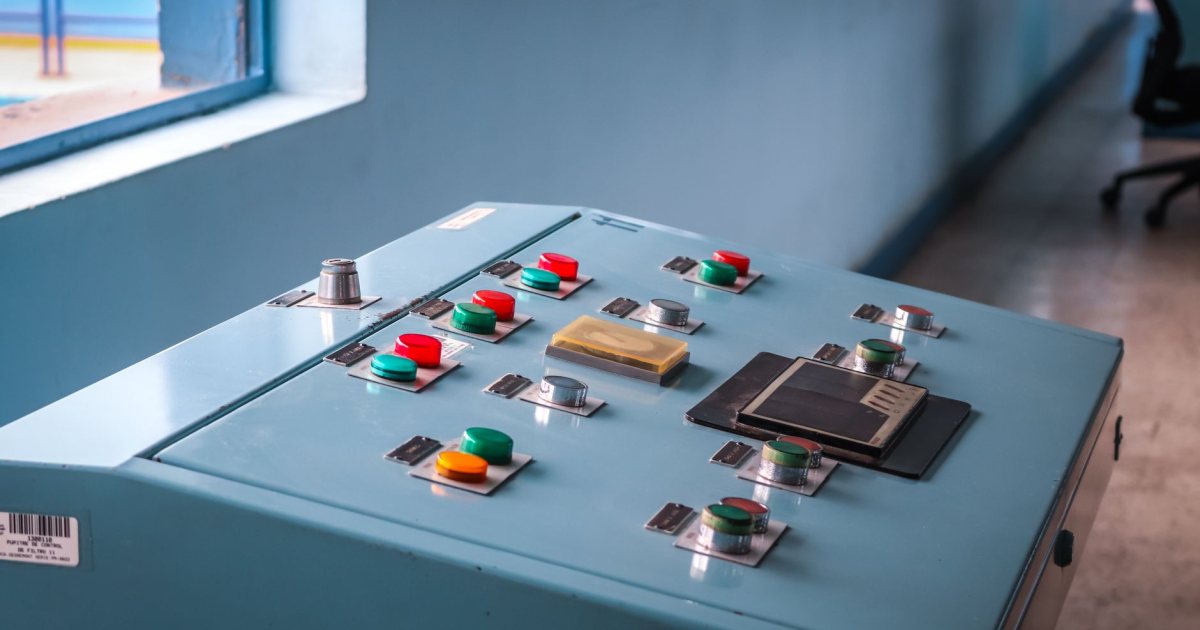

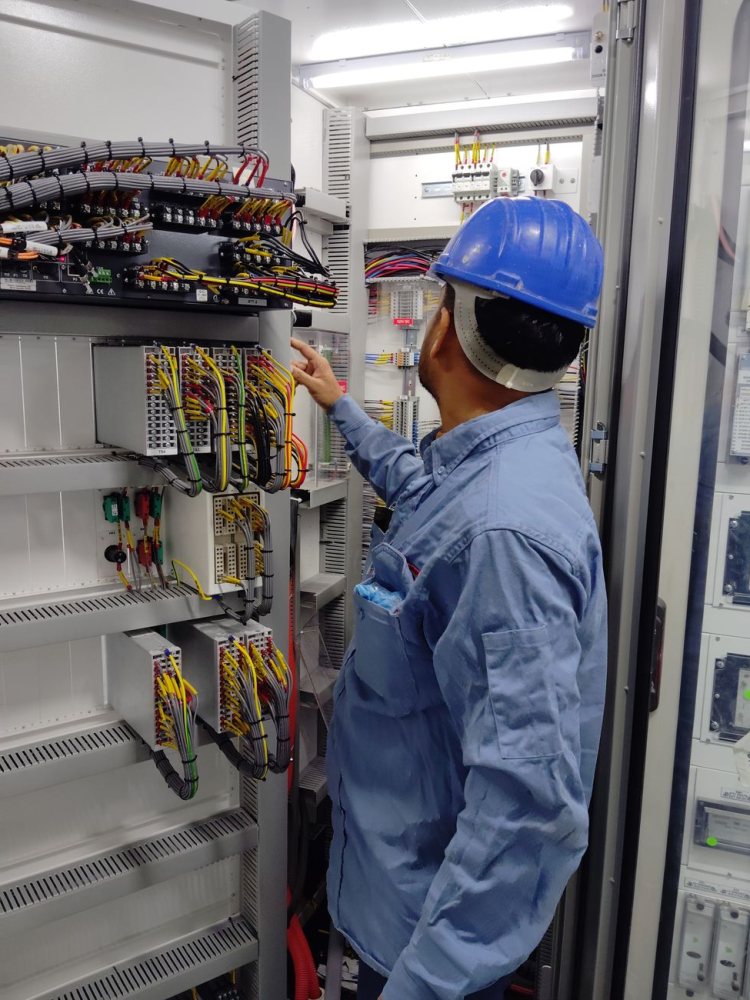

Güç devresi üç telse, kumanda devresi DOL'un aklıdır. Klasik şema ezberdir: start butonu kontaktör bobinini çeker, kontaktörün yardımcı kontağı butonu mühürler, stop butonu ve termik kontağı zinciri keser. İncelikler sahada ayrışır. Gerilim düşümünde davranış: bara çökünce bobin bırakır — bu bir emniyettir (yük, enerji dönünce kendiliğinden kalkmaz) ama proses istemiyorsa gecikmeli bırakan bobin ya da tutucu devre tasarlanır. Uzaktan kumanda: yüzücü şalter, basınç şalteri ya da otomasyon çıkışı start zincirine girer; elle-otomatik seçici anahtarın konum mantığı, bakım güvenliğinin parçasıdır. Sinyalizasyon: çalışıyor-arıza lambaları ve termik atma ihbarı, panoya bakmadan teşhisin ilk verisidir. Kumanda arızalarının teşhis akışı motor çalışmıyor konusunun kumanda bölümünde anlatılır.
Ters Yön ve Yıldız Nokta: İki Şema Varyantı
DOL ailesinin iki yaygın varyantı kendi kurallarını taşır. İleri-geri (enversör) şema: iki kontaktör, iki fazı çaprazlayarak yönü tersler; elektriksel ve mekanik kilit pazarlıksızdır, yön değişimi araya duruş konmadan yapılmamalıdır — dönen motora ters alan basmak (plugging) hem akım hem mekanik şoktur ve yalnız bilinçli fren senaryosunda kullanılır. Yön mantığının fiziği döner alan ile birlikte değerlendirilmelidir. Çift devirli (Dahlander) şema: kutup değiştiren sargı, kademeler arası kontaktör grubuyla anahtarlanır; her kademe kendi DOL kalkışıdır ve yüksek devre geçiş, düşük devirde dönerken yapılırsa darbe küçülür. Her iki varyantta da kumanda kilitlerinin testi, devreye almanın ilk maddesidir: kilidi atlanmış bir enversör, faz arası kısa devrenin bekleme salonudur.
Sayısal Örnek: 15 kW Motor, 400 kVA Trafo
Hesabı ete kemiğe büründürelim. 15 kW, 400 V motor: anma akımı ~28 A, kalkışta 7 kat kabulüyle ~196 A. Besleme: 400 kVA, yüzde 6 empedanslı trafo — tam yük akımı ~577 A, kısa devre akımı kabaca 9,6 kA. Kalkış akımının trafo anma akımına oranı ~0,34; empedans yüzde 6 olduğundan baradaki çökme yaklaşık 0,34 × 6 ≈ yüzde 2 — komşular hissetmez, DOL rahat. Aynı motoru 100 kVA trafoya taşıyalım: oran 1,36'ya, çökme ~yüzde 8'e tırmanır — sınırda; aynı barada hassas yük varsa yumuşatma düşünülür. Bir de 160 kW motoru 400 kVA trafodan kaldırmayı deneyelim: kalkış ~2000 A, oran 3,5, çökme ~yüzde 20 — DOL burada biter; oto-trafo, softstarter ya da sürücü kapısı açılır. Üç adımlık bu hesap, "acaba" tartışmalarını dakikada kapatır.
DOL Nerede Doğru Seçim?
Dört koşulun kesişiminde DOL rakipsizdir. Güç küçükse: 4-7,5 kW'a kadar neredeyse her şebekede, güçlü barada 15-22 kW'a kadar sorunsuzdur; kademeler güç dizininde tek tek işlenir. Yük tam moment gerektiriyorsa: yüklü kalkan konveyör, kırıcı, sıkışabilen karıştırıcı — gerilim düşürmenin veremediğini DOL verir. Kalkış seyrekse: günde birkaç kalkışın ısıl bütçesi rahattır. Bütçe ve bakım kültürü sadelik gerektiriyorsa: DOL panosunun arızası azdır, teşhisi dakikalıktır, yedeği her toptancıda vardır. Bu kesişimin dışına çıkan her koşul — büyüyen güç, zayıflayan şebeke, sıklaşan kalkış, hassaslaşan mekanik — teraziyi yol verme yöntemleri kapsamındaki alternatiflere kaydırır.
Termik Sınıfları: 10, 20, 30 Ne Anlatır?
Termik rölenin az okunan değeri, trip sınıfıdır ve DOL'da belirleyici rol oynar. Sınıf, rölenin 7,2 kat akımda kaç saniyede atacağını söyler: sınıf 10 kabaca 10 saniyede, sınıf 20 ve 30 daha geç. Standart yükler sınıf 10 ile yaşar; büyük fan, santrifüj ve yüklü değirmen gibi kalkışı 10 saniyeyi aşan makinelerde sınıf 10 termik, sorunsuz kalkışı arıza sanıp keser — çare ayarı şişirmek değil, sınıf 20/30 seçmektir. Elektronik aşırı yük röleleri bu ayrımı parametreye çevirir ve ek nimetler getirir: faz kaybı-dengesizlik algılama, kalkış sayacı, ölçülen akım gösterimi. Hangi sınıfın gerektiği tahminle değil ölçümle bulunur: kronometreyle (ya da rölenin loguyla) ölçülen kalkış süresi, sınıf eğrisinin üzerine konur. Bu tek adımlık kontrol, sahadaki "kalkışta termik atıyor" şikâyetlerinin yarısını kapatır; kalkış süresinin hesabı kalkış süresi konusundadır.
Grup Kalkışı ve Yeniden Enerjilenme Senaryosu
DOL'un tesis ölçeğindeki sınavı, tek motor değil filodur. Elektrik kesintisi sonrası enerji dönerken bütün DOL panoları aynı anda kalkmaya davranırsa, toplam darbe trafoyu ve jeneratörü dize getirir — buna karşı iki disiplin kurulur. Kademeli yeniden kalkış: önem sınıfı yüksek motorlar önce, ötekiler gecikme röleleriyle sıraya dizilir; basit zaman röleleri bile filo darbesini dakikaya yayarak çözer. Yeniden kalkış izni: hangi makinelerin enerji dönüşünde kendiliğinden kalkmasına izin verildiği (pompa istasyonunda evet, testere tezgâhında hiçbir zaman) güvenlik konusudur ve mühürleme şemasıyla uygulanır. Aynı senaryonun bir de kısa çukur hâli vardır: yüz milisaniyelik gerilim çukurunda bırakan kontaktörler, çukur bitince hep birlikte çeker ve tesis kendi kendine bir grup kalkışı yaşar — hassas proseslerde bırakma gecikmeli kontaktör ya da tutucu devreler bu dalgayı yumuşatır. Filonun jeneratör tarafındaki sıralı kalkış matematiği jeneratörde kalkış üzerinden derinleştirilebilir.
Monofaze Motorda "Direkt" Kalkış Farkı

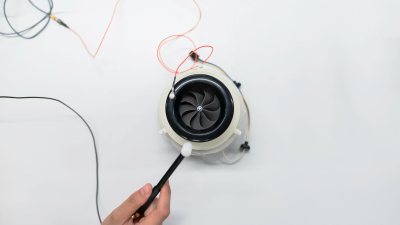

DOL kavramı üç fazlı dünyada doğdu ama tek fazlı sahada da karşılığı vardır ve fark bilinmelidir. Monofaze motor da şebekeye kontaktör ya da şalterle doğrudan bağlanır; ancak kalkışını kendi iç düzeneği — yardımcı sargı, kalkış/daimi kondansatörü ve varsa merkezkaç anahtarı — yönetir. Bu yüzden monofaze "DOL" panosunda koruma aynı, teşhis farklıdır: kalkamayan üç fazlı motorda önce şebeke ve yük aranırken, kalkamayan monofazede ilk şüpheli kondansatör ve merkezkaç anahtarıdır. Kalkış akımı karakteri de ayrışır: monofaze motorun kalkış oranı tipik 4-6 kat bandındadır ama tek faz hattı daha dar olduğundan ev-atölye sigortalarını daha kolay zorlar; C karakterli otomat bundan dolayı monofaze motor beslemelerinin standardıdır. Ailenin bütün kalkış dünyası monofaze motor ve kondansatör seçimi yazılarında anlatılır.
DOL ve Enerji: Kalkışın Faturası Ne Kadar?
Yaygın bir yanılgıyı da düzeltelim: "kalkış akımı sayaç döndürür, sık kalkış fatura şişirir" korkusu abartılıdır. Saniyeler süren kalkışın enerji içeriği, saatlerce süren çalışmanın yanında ihmal mertebesindedir — 15 kW motorun bir kalkışı, aynı motorun bir dakikalık seyir tüketimine bile ulaşmaz. Sık kalkışın gerçek faturası enerji değil ömürdür: kafes ve sargı ısıl yorulması, kontaktör kontak aşınması, kayış-kaplin darbeleri. Bu nedenle işletmelerde "enerji tasarrufu için motoru durdurup kaldırma" kararı her zaman doğru terazide, iki kefe birden görülerek tartılmalıdır: uzun boşta bekleyen motoru durdurmak kazançtır; dakikada bir dur-kalk döngüsü ise tasarruf değil, ömür tüketimidir. Sınır, kalkış bütçesiyle çizilir ve bu bütçenin hesabı — atalet, kalkış süresi, saatte izin verilen kalkış — kalkış süresi konusunun konusudur. Boşta tüketimin gerçek kalemleri ise serinin verim yazılarında ölçülür.
Devreye Alma ve Kontrol Listesi
DOL panosunun ilk çalıştırması on dakikalık disiplinle kapanır. Enerjisiz kontroller: bağlantı torkları, termik ayarının etiket akımıyla eşitliği, kumanda kilitlerinin (varsa enversör) mekanik denemesi. Boşta deneme: motor kaplinden ayrıyken yön kontrolü, boşta akım ölçümü ve kaydı. Yüklü ilk kalkış: kronometreyle kalkış süresi, inrush-plato ayrımıyla tepe akım, üç fazın dengesi. Ardışık kalkış disiplini: deneme heyecanıyla art arda kalkış yapılmaz — iki deneme arasına soğuma konur; motorun soğukta ve sıcakta izin verilen kalkış sayısı katalogdan işletme talimatına taşınır. Son adım kayıttır: bütün değerler motor kartına ilk imza olarak yazılır. Bu listeyi eksiksiz kapatan DOL panosu, on yıllarca "kur ve unut" konforu verir — DOL'un bütün felsefesi, bu konforu hak eden özenli bir kuruluştur; serinin devreye alma protokolü ileride kendi konusunda derinleşecektir.
DOL Okur-Yazarlığının Beş Cümlesi
Konuyu cebe sığacak beş cümleye indirelim. Direkt yol verme, tam momentin ve en kısa kalkışın yöntemidir; bedeli 6-8 katlık akım platosu ve ilk yarım periyodun daha yüksek inrush tepesidir. Sınırı güç değil, baradaki gerilim düşümü çizer: yüzde 10 komşuların, yüzde 15 motorun kendi momentinin sınırıdır. Pano üç cihazın tip testli uyumudur: aM/motor şalteri, AC-3 kontaktör, doğru sınıfta ve etikete ayarlı termik. Kumanda devresi DOL'un aklıdır: mühürleme, kilitler ve yeniden kalkış disiplini güvenliğin kendisidir. Ve son cümle terazinin özüdür: bu sınırların içinde DOL'dan iyisi yoktur; dışında ise inat değil yöntem değişikliği gerekir.
Sahada DOL: Beş Klasik Sorun ve Kökleri
Birincisi: kalkışta komşu makinelerin kontaktörleri bırakıyor — gerilim çökmesi sınırdadır; hesap yenilenir, gerekirse kalkış yumuşatılır ya da besleme güçlendirilir. İkincisi: termik, kalkışta atıyor — termik sınıfı (10/20/30) yükün kalkış süresiyle uyumsuzdur; ağır kalkışa sınıf 20-30 termik seçilir, ayar büyütülmez. Üçüncüsü: sigorta ara ara kalkışta patlıyor — karakter yanlıştır ya da sigorta yaşlanmıştır; aM/motor şalteriyle değiştirilir. Dördüncüsü: kontaktör kontakları erken yeniyor — ya AC-1 seçilmiştir ya da bara çökmesiyle tekrarlanan çek-bırak (chatter) yaşanıyordur; bobin gerilimi ölçülür. Beşincisi: motor kalkamıyor, uğulduyor — DOL'un suçu değildir; faz kaybı, sıkışan yük ya da yanlış bağlantı aranır ve akış teşhis konusundan yürütülür. Beş sorunun ortak dersi: DOL sadedir ama özensiz kurulanı affetmez.
