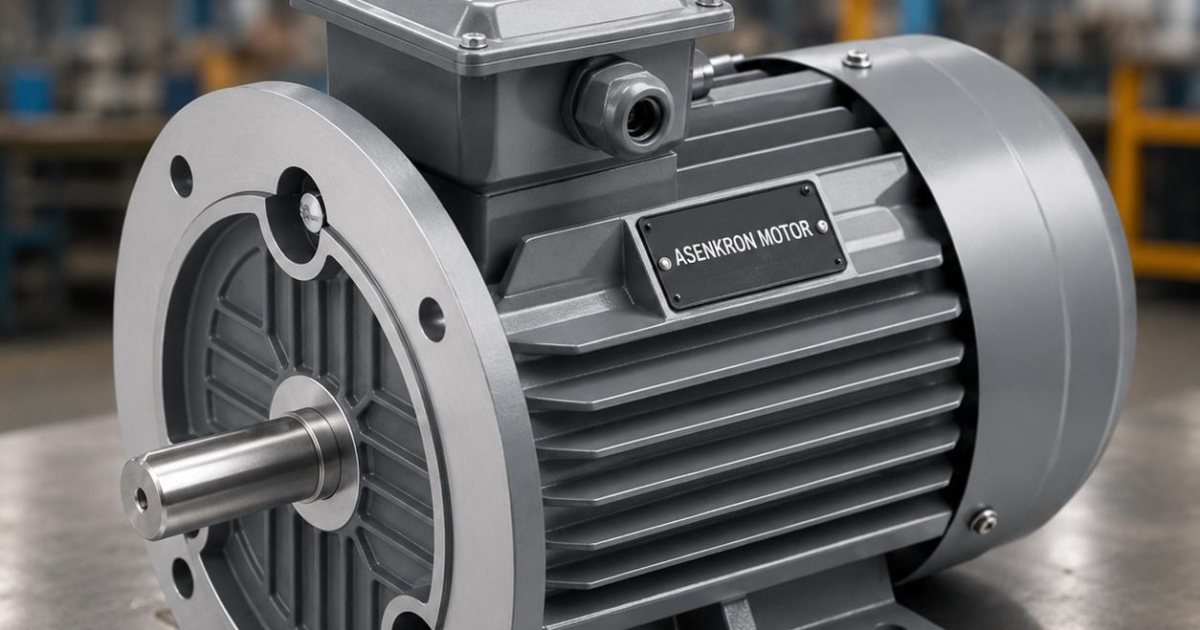

IE4 sınıfı bir motor, aynı mekanik işi IE3 muadiline göre daha az elektrikle üretir. Bu farkın faturaya yansıması ise motorun doğru güçte seçilmesine ve gerçek yük noktasında çalışmasına bağlıdır. Kayıpların nerede azaltıldığını ve bu kazancın hangi koşulda geri alındığını bilmek, IE4 yatırımını anlamlı kılar.
IE4 veriminin tasarruf karşılığı
Bir asenkron motordaki kayıplar beş grupta toplanır: stator ve rotor bakır kayıpları, demir (nüve) kayıpları, mekanik (sürtünme ve vantilasyon) kayıpları ve yük altında artan kaçak kayıplar. IE4 sınıfı; sargı bakır kesitini büyüterek, daha ince ve düşük kayıplı silisli saç kullanarak ve rotor tasarımını iyileştirerek bu kayıpları IE3 seviyesinin altına indirir. Kabaca her üst verim sınıfı, toplam kaybı yaklaşık %15 azaltır. Motor sürekli döndüğü için bu küçük fark, yıl boyunca birikerek somut bir enerji kalemine dönüşür. Kazanç, motorun gücünden değil, IE3 ile IE4 arasındaki verim farkından ve motorun yıllık çalışma saatinden doğar.
IE4 seviyesine ulaşmak, IE3'e göre daha zor ve daha maliyetlidir. Üreticiler bu sınıfı üç yoldan sağlar: bakır ve aktif malzemeyi artıran optimize edilmiş asenkron tasarım, senkron relüktans rotor veya kalıcı mıknatıslı yapı. Üç yaklaşımın da ortak amacı, aynı torku daha düşük akım ve daha az ısıyla karşılamaktır. Kalıcı mıknatıslı çözümler en yüksek verimi verir ama genellikle bir frekans invertörü gerektirir. Optimize edilmiş asenkron tasarım ise doğrudan şebekede çalışır ve mevcut tesise daha esnek uyum sağlar.
IE4 zorunluluk sınırları ve güç aralığı
Verim sınıfları IEC 60034-30-1 standardıyla tanımlanır ve IE4, bu standartta "süper premium" seviyesini karşılar. Avrupa Birliği'nin ekotasarım düzenlemesi (EU 2019/1781), 1 Temmuz 2023'ten itibaren 75 kW ile 200 kW arasındaki, 2, 4 veya 6 kutuplu, fren ve patlama korumalı (Ex) olmayan trifaze motorların en az IE4 sınıfında olmasını şart koşar. Bu aralığın dışındaki 0,75-1.000 kW motorlarda taban IE3'tür. Yalnızca frekans invertörüyle çalıştırılan motorlarda sınır IE2'ye iner. Türkiye pazarındaki motorlar da bu MEPS eşiklerine göre şekillenir.
75-200 kW bandında çalışan sürekli bir tahrik için IE4 artık bir tercih değil, yasal alt sınırdır. Bu bandın altındaki güçlerde ise IE4 seçmek, tasarruf hedefiyle yapılan gönüllü bir yatırımdır.
Enerji tasarrufu hesabı: kayıp farkından yıllık kWh'a
Tasarruf, iki motorun şebekeden çektiği güç farkından bulunur. 75 kW, 4 kutuplu ve sürekli çalışan bir motor bu hesaba iyi bir örnektir; bu güç aynı zamanda IE4'ün zorunlu olduğu bandın alt sınırıdır. IEC 60034-30-1 tablolarına göre bu güçte IE3 verimi %95,1, IE4 verimi %96,0'dır. IE3 motor şebekeden 75 / 0,951 = 78,9 kW çeker, yani kaybı 3,9 kW olur. IE4 motor ise 75 / 0,960 = 78,1 kW çeker ve kaybı 3,1 kW'a iner. Aradaki fark yaklaşık 0,74 kW'tır.
Motor yılda 6.000 saat çalışırsa 0,74 × 6.000 = 4.440 kWh yıllık tasarruf ortaya çıkar. Çalışma saati arttıkça bu rakam doğrusal büyür; üç vardiya çalışan bir tesiste (yaklaşık 8.000 saat) aynı motor 5.900 kWh'a yaklaşan bir fark yaratır. Motor yükün %75 bandında çalıştığında verim farkı benzer kalır. Yük %50'nin altına indiğinde her iki motorun verimi de düştüğünden mutlak tasarruf küçülür. Bu yüzden hesap, motorun çoğunlukla bulunduğu gerçek yük noktasına göre yapılmalıdır.
Verim farkını gerçek çalışma saatiyle çarparak kurulan bu hesap, katalog vaadinden daha güvenilir bir sonuç verir.
Tasarrufu sahada almak: yük noktası ve tahrik
IE4 verimi, plaka değerinin geçerli olduğu nominal yük için tanımlanır. Motor yükün %75-100 bandında çalışırken verim bu değere yakın kalır. Yük %50'nin altına indiğinde hem verim hem güç katsayısı düşer. Bu nedenle motoru "garanti olsun" diye bir-iki beden büyük seçmek, IE4 gövdeye ödenen bedeli boşa çıkarır: süper verimli bir motorun yarı yükteki verimi IE2 sınıfı düzeyine iner. Değişken debili pompa ve fan uygulamalarında motoru frekans invertörüyle sürmek, hızı ihtiyaca göre ayarlayarak tasarrufu ayrıca büyütür.
IE4 kazancını yük noktasında görmek için motor gücü gerçek ihtiyaca göre belirlenmelidir. Bu boyutlandırma, Trifaze IE3 motor seçerken kW hesabı formülleriyle aynı mantıkla yapılır.
Verimi koruyan bakım
Yerinde seçilen bir IE4 motorun verimi, zamanla mekanik durumuna göre değişir. Aşınan veya yağsız kalan rulman sürtünmeyi artırır. Hizasız bir kaplin motora ek yük bindirir. Tıkalı soğutma kanalları sargı sıcaklığını yükselterek direnç kayıplarını büyütür. Bu etkilerin her biri, motorun etiket verimini pratikte aşağı çeker.
Rulman yağlamasının üretici verisine göre yapılması, kaplin hizasının lazer hizalamayla korunması ve soğutma yüzeylerinin temiz tutulması, IE4 sınıfının kâğıt üstündeki kazancını sahada kalıcı kılar. Süper verimli bir motorda bakımı ihmal etmek, yatırımın geri dönüşünü doğrudan zayıflatır.
Yatırımın geri dönüşü
IE4 motor, IE3 muadiline göre daha yüksek bir satın alma bedeline sahiptir ve bu fark tasarruf edilen elektrikle zaman içinde karşılanır. Yılda 4.000-5.000 kWh dolayında tasarruf sağlayan orta güçte bir motorda, ek yatırımın geri dönüşü sürekli çalışan uygulamaların genelinde bir ilâ üç yıl arasında gerçekleşir. Motorun ömrü boyunca elektrik maliyeti satın alma bedelinin katlarına ulaştığı için, asıl belirleyici kalem enerji tüketimidir. Geri dönüş süresini kısaltan iki etken, yüksek çalışma saati ve motorun tam yük bandında çalışmasıdır. Kısa süreli veya düşük yüklü uygulamalarda ise IE4'ün avantajı sınırlı kalır.
IE4 sınıfının verdiği kazanç, verim farkı ile çalışma saatinin çarpımından doğar ve ancak doğru güçte seçilip tam yük bandında, bakımı yapılmış bir motorda tam olarak alınır. Süper yüksek verim, motoru gerçek yük noktasına oturttuğunuzda faturaya yansıyan bir sonuç hâline gelir.
