Kısmi yükte verim, motor ekonomisinin en çok ihmal edilen bölgesidir: kataloglar anma noktasını parlatır, oysa sahadaki motorların büyük bölümü o noktanın uzağında yaşar. Eğrinin alt yarısında her kilovatsaat pahalanır, cosφ kötüleşir ve aşırı boyutlandırmanın faturası yıllarca sessizce ödenir. Bu inceleme; verim eğrisinin biçimini kuran fiziği, aşırı boyutlandırmanın kök nedenlerini, yük profili ölçümünü, doğru boyutlandırma kararını ve değişken yüklerde sürücü seçeneğini tek akışta toplar.
Eğrinin Biçimi ve Tepenin Konumu
Verim eğrisinin karakterini iki kayıp ailesinin yarışı belirler. Sabit aile — demir kaybı ile sürtünme-vantilasyon — motor döndüğü sürece aynı faturayı keser; yük küçüldükçe bu sabit gider, küçülen işe bölünür ve oransal ağırlaşır. Değişken aile — bakır ve rotor kayıpları — akımın karesiyle iner-çıkar; hafif yükte neredeyse kaybolur, tam yükte şişer. İki ailenin toplamının işe oranı, tipik tasarımlarda yüzde 70-80 yük bandında en tatlı değerine iner: eğrinin tepesi budur. Tepeden anmaya doğru hafif bir geri çekilme, tepeden aşağıya ise önce yumuşak sonra sert bir düşüş yaşanır — yüzde 25 yükün altında verim, anma değerinin puanlarca altındadır ve boşta sıfırdır: iş yok, gider tam. Ailelerin fiziği kayıp bileşenleri anlatımında; buradaki mesele, motorun görev noktasını bu eğrinin neresine oturttuğumuzdur.
cosφ Cephesi: Verimden Önce Bozulan Değer
Kısmi yükün ikinci faturası güç faktöründen kesilir ve verimden daha erken bozulur. Mıknatıslanma akımı yükten bağımsız sabittir; yük küçüldükçe aktif bileşen erir ve akımın kompozisyonu reaktife kayar. Sayılar konuşkandır: anma yükünde 0,85 olan cosφ, yarım yükte 0,75 bandına, çeyrek yükte 0,55-0,60'a iner; boşta 0,15'e dek düşer. Sonuç zinciri tesise yayılır: hat akımı, taşınan işten beklenenden kalın kalır; reaktif ceza kalemi kabarır; kompanzasyon bankı, hafif yüklü koca motorların iştahını karşılamakla meşgul olur. Aşırı boyutlandırılmış filo bu yüzden iki kez ödetir — bir kez verimden, bir kez reaktiften. Reaktif yönetiminin araçları motor kompanzasyonu incelemesinde durur; ama kök çözüm oradaki kondansatör değil, buradaki boyutlandırmadır.
Sayısal Vaka: 55 kW Motorun Gizli Faturası
Kavramı bir vakayla fiyatlandıralım. Transfer pompası: 55 kW, IE2, kesintisiz çalışıyor; analizör raporu ortalama yükü yüzde 32 gösteriyor (≈17,6 kW mil gücü). Eğri gerçeği: bu tasarımın anma verimi yüzde 92 civarında olsa da yüzde 32 yükte değer yüzde 86 bandına iner; giriş gücü 20,5 kW okunuyor. Alternatif senaryo: aynı işi 22 kW IE3 motor, yüzde 80 yükte ve tepe verim bölgesinde yapar — giriş gücü ≈19,1 kW. Fark mütevazı görünür: 1,4 kW. Süreklilik çarpar: yılda 8.400 saatte ≈11.760 kWh — ve cosφ cephesi ayrıca kazanır: 0,62'den 0,86'ya çıkan güç faktörü, hat akımını üçte bir inceltir, reaktif kalemi kökten küçültür. Değişim bedeli (motor + montaj) bu tabloda tipik olarak iki yıl içinde döner; motorun yaşı ve tamir geçmişi eklendiğinde hesap daha da kısalır. Vaka, incelemenin ana cümlesini sayıya döker: kısmi yük, faturada adı yazmayan ama her ay ödenen bir kalemdir.
Aşırı Boyutlandırmanın Kök Nedenleri
Sahayı dolduran büyük motorlar tembellikten değil, birikmiş güvenlik katmanlarından doğar. Zincir tanıdıktır: makine tasarımcısı hesabına pay koyar, satın almacı bir üst kademeye yuvarlar, devreye almacı "yetmesin de ne olursa olsun" içgüdüsüyle bir kademe daha ekler ve proses yıllar içinde hafifler — sonuçta 30 kW'lık işin başında 55 kW'lık motor bulunur. Katmanların her biri kendi başına makuldür; toplamı ekonomik israftır. İkinci kök neden yedek stok mantığıdır: eldeki büyük motor, küçük görev boşaldığında "nasılsa döner" diye takılır ve geçici çözüm kalıcılaşır. Üçüncüsü arıza korkusudur: geçmişte ısınmış bir motorun anısı, sonraki bütün seçimleri bir kademe büyütür — oysa ısınmanın kökü çoğu kez boyut değil, soğutma ya da besleme sorunudur. Kök nedenleri adlandırmak, çözümün yarısıdır: pay politikası tek elden yönetilir, katmanlar toplanmaz, tek pay bilinçli konur.
IE Sınıflarının Kısmi Yükteki Davranışı
Verim sınıfları arasındaki fark, kısmi yükte anma noktasındakinden farklı bir hikâye anlatır ve bu ayrıntı alım kararına girmelidir. Yüksek sınıf tasarımlar, sabit kayıpları (nüve ve mekanik pay) törpüledikleri ölçüde yalnız tepe verimlerini değil, eğrinin alt yarısını da yukarı taşır: iyi bir IE4, yüzde 40 yükte bile eski bir IE1'in anma verimine yaklaşabilir. Ancak tasarımlar arasında karakter farkı vardır: kimi üretici tepeyi parlatır, kimi eğriyi geniş tutar — kataloglarda giderek yaygınlaşan yüzde 50-75-100 yük verim beyanları tam bu nedenle değerlidir ve iki adayın kıyası, üç noktanın üçünde de yapılmalıdır. Değişken profilli görevlerde okuma önceliği değişir: ortalama yükün düştüğü bölgedeki verim, anma verimi kadar puan taşır. Sınıf ekonomisinin bütünü IE3-IE4 farkı kıyasında; sınıfları kuran tasarım vidaları kayıplar ve verim ana haritasında ele alınır.
Yük Profili Ölçümü: Kararın Ham Maddesi
Boyutlandırma tartışması, ölçümsüz yapıldığında inanç tartışmasıdır; analizör kaydı tartışmayı beş günde bitirir. Yöntem yalındır: enerji analizörü motor beslemesine bir hafta asılır ve aktif güç, akım, gerilim eğrileriyle birlikte kaydedilir. Rapor üç sayıya indirgenir: ortalama yük oranı (dönemin ortalama gücü bölü anma gücü), tepe yük oranı (en yüksek anlamlı tepe) ve yük dağılımı (zamanın yüzde kaçı hangi bantta geçiyor). Okuma cetveli de yalındır: ortalama yüzde 65-85 bandındaysa boyut yerindedir; yüzde 40-65 arası gri bölgedir — tepe seyrekse küçültme değerlendirilir; yüzde 40 altı, eğrinin pahalı bölgesinde sürekli yaşamaktır ve aksiyon çağrısıdır. Tek uyarı tepe disiplinidir: kalkış darbeleri tepe sayılmaz, süreç tepeleriyle karıştırılmaz — kalkışın ayrı bütçesi kalkış süresi hesabıyla yönetilir. Ölçüm pratiğinin ayrıntısı verim ölçümü anlatımında durur.
Boşta Bekleme: En Pahalı Sıfır İş

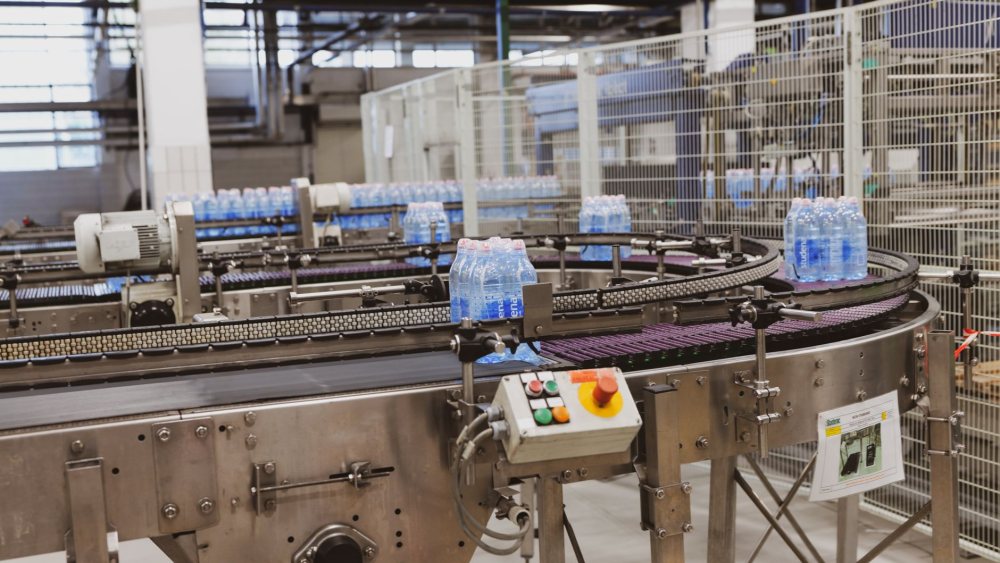

Kısmi yükün uç hâli, hiç iş üretmeden dönen motordur ve tesislerde sanılandan yaygındır: mola saatinde boş dönen konveyör, gece boyu karıştıran kullanılmayan tank, vardiya arasında havayı döven fan. Boştaki motor, sabit kayıplarının tamamını ve mıknatıslanma iştahını çekmeye devam eder — 30 kW'lık bir motorun boşta gideri saatte 1 kW'ı bulabilir; yılda binlerce saat boş dönüş, hiçbir üretime yazılmayan ciddi bir kalemdir. Reçetesi teknolojiden önce disiplindir: dur-kalk kararının otomasyona bağlanması (sensörlü durdurma, vardiya sonu senaryoları), operatör alışkanlıklarının gözden geçirilmesi ve "motoru durdurmak zararlıdır" efsanesinin kalkış bütçesiyle terbiye edilmesi — sık çevrimin gerçek sınırı kalkış süresi hesabıyla çizilir, korkuyla değil. Analizör raporlarında boşta bekleme payının ayrı sütunda gösterilmesi, bu kalemi yönetim diline çeviren küçük ama etkili bir alışkanlıktır.
Küçültme Kararı: Cesaretin Hesabı
Profil küçültmeyi işaret ettiğinde karar dört kontrolle sağlamlaştırılır. Moment kontrolü: küçük motorun kalkış ve devrilme momentleri, yükün en zorlu senaryosunu (soğuk başlatma, dolu bant, basınçlı hat) karşılamalıdır — eğriler üst üste konur. Isıl kontrol: yeni çalışma noktası, küçük motorun anma bandının üstünde tepelere çıkıyorsa süre-sıklık hesabı yapılır; kısa seyrek tepeler tolere edilir, uzun tepeler etmez. Mekanik kontrol: gövde-flanş uyumu ve mil ölçüsü, değişim maliyetinin görünmez kalemleridir. Ekonomik kontrol: kazanılacak verim ve cosφ farkı, çalışma saatiyle çarpılıp değişim bedeliyle kıyaslanır — kesintisiz çalışan motorlarda hesap çoğu kez iki-üç yılda döner, az çalışanlarda değişim yerine mevcut motorun kalması da meşru sonuçtur. Kararın belgesi de yazılır: profil raporu, eğri kıyası ve hesap tablosu — bir sonraki mühendisin aynı tartışmayı sıfırdan yaşamaması için.
Değişken Yükte Üçüncü Yol: Sürücü
Profil, sabit bir yük değil geniş bir salınım gösteriyorsa soru değişir: hangi motor değil, hangi kontrol? Kısılan vana, klape ya da bypass ile ayarlanan her santrifüj süreç, enerjiyi ayar elemanında yakar; frekans konvertörü aynı ayarı devirle yapar ve küp yasası sayesinde kısmi debide tüketimi sert düşürür. Böyle profillerde sürücü, boyut tartışmasını da yumuşatır: motor, tepe için yeterli seçilir; kısmi bölge verimsizliği, düşük devirde azalan güçle birlikte küçülür. Sınır notları yine yazılmalıdır: sürücünün kendi kaybı, düşük devirde soğutma sorusu ve sabit torklu yüklerde küp yasasının geçersizliği. Karar haritası devir ayarlı motor kapsamında; kayıp tarafı kayıplar ve verim ana haritasında bütünlenir.
Çift Devirli ve Çift Motorlu Çözümler
Sürücünün gerekçelenmediği ama profilin iki belirgin bantta toplandığı görevlerde, iki klasik mimari hâlâ değer üretir. Çift devirli motor: Dahlander sarımlı tasarım, tek gövdede iki devir kademesi sunar — havalandırma santrallerinin gece-gündüz rejimleri, yazlık-kışlık soğutma fanları ve iki vitesli pompalar bu mimarinin doğal sahasıdır; düşük kademede küp yasasının tasarrufu, sürücüsüz ve elektroniksiz alınır. Çift motorlu düzen: değişken talepli istasyonlarda işi tek büyük motor yerine iki küçük üniteye bölmek, her üniteyi kendi tepe bölgesinde çalıştırır — hidrofor setlerinin sıralı pompa mantığı bunun kanıtlanmış örneğidir; talep arttıkça ikinci ünite devreye girer, azaldıkça tek ünite eğrinin tatlı noktasında kalır. İki mimarinin ortak erdemi sadeliktir; ortak sınırı, kademeler arası geçişin otomasyon disiplinidir. Devir kademelerinin hesabı devir hesaplama içinde, uygulama örnekleri uygulamaya göre motor seçimi kapsamında ele alınır.
Gerilim Ayarıyla Kısmi Yük İyileştirmesi: Dikkatli Bir Dipnot
Kısmi yük literatürünün tartışmalı köşesi, hafif yüklü motora düşük gerilim uygulayarak sabit kayıpları kısma fikridir; yıldıza alma ya da gerilim kısıcı cihazlarla uygulanır. Fizik gerçektir: kalıcı hafif yükte gerilimi düşürmek nüve akısını küçültür, demir kaybını ve mıknatıslanma akımını törpüler — sabit yüzde 20-30 bandında yaşayan bir motor, yıldız bağlantıda ölçülebilir tasarruf gösterebilir. Tuzaklar da gerçektir: moment yedeği gerilimin karesiyle erir; beklenmedik yük tepesi, kısılmış motoru devrilme sınırına sürükler ve termik hikâyesi başlar. Uygulama ancak üç şartla savunulur: profil gerçekten sabit-hafif olmalı, tepe senaryosu eğri kıyasıyla doğrulanmalı ve geçiş otomatiği (yük artınca üçgene dönüş) güvenilir kurulmalıdır. Çoğu tesiste daha dürüst cevap yine boyutlandırmadır — doğru gövde, bu tür cambazlıklara ihtiyaç bırakmaz. Bağlantı düzenlerinin kuralları yıldız-üçgen bağlantı içinde durur.
Proses Tarafıyla Ortak Dil: Yükü Küçülten Kararlar
Motor tarafındaki bütün optimizasyonun üst katında, prosesin kendisi durur ve en kalıcı kazançlar oradan gelir. Pompa hattındaki kısma vanası, fan kanalındaki klape ve konveyördeki bofl dönüş, motorun göreceği yükü mekanik ve prosesel kararlarla belirler: çark tornalama (pompanın karakteristiğini talebe indirme), kanat açısı ayarı, kayış-kasnak oranının revizyonu ve hat direncinin (tıkalı filtre, daralmış boru) bakımı — her biri, motor hiç değişmeden yük profilini aşağı çeker. Bu gerekçeyle kısmi yük taraması, elektrik ekibinin tek başına değil, proses ve mekanik bakımla ortak yürüttüğü bir çalışmadır: analizör raporu masaya geldiğinde ilk soru "hangi motoru değiştirelim" değil, "bu yük gerçekten gerekli mi" olmalıdır. Aktarma oranlarının hesabı devir hesaplama içinde, uygulama aileleri uygulamaya göre motor seçimi kapsamında ele alınır.
Yeni Projede Kısmi Yükü Baştan Önlemek
Mevcut filoyu düzeltmekten daha ucuzu, israfı projede hiç doğurmamaktır ve üç tasarım alışkanlığı bunu sağlar. Tek pay ilkesi: güvenlik payı, zincirin tek halkasında ve yazılı gerekçeyle konur — makine üreticisinin payına satın almanın payı eklenmez. Gerçek talep hesabı: motor, katalogdaki makine etiketine değil, prosesin hesaplanmış ihtiyacına göre seçilir; devreye almada ölçülen yük, projedeki kabulle karşılaştırılıp dosyaya işlenir. Büyüme senaryosunun dürüstlüğü: "ileride kapasite artar" varsayımı, tarihli ve sahipli bir plana dayanmıyorsa boyuta çevrilmez — büyüme gerçekleşirse motor değişimi, yıllarca kısmi yükte yaşamaktan neredeyse her zaman ucuzdur. Bu üç alışkanlık, işletmeye devredilen tesisin analizör raporunu daha ilk günden tatlı bölgeye oturtur; kalan ince ayar, bu incelemedeki tarama döngüsünün işidir.
Tablo: Yük Oranına Göre Karar Cetveli
| Ortalama yük | Okuma | Tipik aksiyon |
|---|---|---|
| Yüzde 75-90 | Tatlı bölge | İzlemeye devam; kart güncelle |
| Yüzde 60-75 | İyi bölge | Değişiklik gerekmez; tepe notu al |
| Yüzde 40-60 | Gri bölge | Profil ayrıntısı; küçültme fizibilitesi |
| Yüzde 25-40 | Pahalı bölge | Küçültme ya da sürücü hesabı öncelikli |
| Yüzde 25 altı | İsraf bölgesi | Aksiyon: boyut, mimari ya da proses kararı |
Cetvelin sınırları tasarımdan tasarıma esner; değişmeyen şey yaklaşımdır — sayı ölçülür, bölge adlandırılır, aksiyon karta yazılır ve bir sonraki tarama aynı cetvelle kıyaslanır.
Beş Cümlelik El Kitabı
Verim bir eğridir ve tepesi yüzde 70-80 yüktedir; motorun görevi bu bandın dışındaysa fatura sessizce büyür. cosφ, verimden önce bozulur: hafif yüklü büyük motor, reaktif cezanın baş müşterisidir. Boyut kararı ölçümle verilir: bir haftalık analizör kaydı ve üç sayı — ortalama, tepe, dağılım. Küçültme cesareti dört kontrole yaslanır: moment, ısıl bant, mekanik uyum, ekonomi. Ve değişken profillerde soru motor değil kontroldür: sürücü, çift devir ya da çift ünite — doğru mimari, eğrinin pahalı bölgesini takvimden siler.
Filoda Kısmi Yük Taraması
Tesis ölçeğinde iş, üç adımlı bir tarama programına dönüşür. Aday listesi: soğutma fanları, transfer pompaları, karıştırıcılar ve konveyörler — değişken ya da mevsimlik yük profili taşıyan her tahrik adaydır; pens turuyla akım oranları kabaca damgalanır. Doğrulama: adayların en büyükleri analizörle haftalık profile alınır; üç sayı (ortalama, tepe, dağılım) kartlara işlenir. Aksiyon sıralaması: yıllık tüketim çarpı iyileşme aralığı formülü, adayları getiriye göre dizer — listenin tepesinde neredeyse hep aynı profil çıkar: büyük, eski, hafif yüklü ve kesintisiz çalışan motorlar. Program yılda bir tazelenir; her değişim, sökülen motorun akıbetiyle birlikte kayda geçer. Bu döngü, enerji ekibinin motor tarafındaki en yüksek getirili rutinidir ve bütün ölçüm disiplini bakım planı çizelgesiyle aynı defterde yaşar.
