Oto trafo ile yol verme ve rotor dirençli yol verme, elektronik öncesi çağın iki büyük ustasıdır — ve rakip anlatımların birer paragrafta geçtiği bu iki yöntem, bugün hâlâ kimi sahalarda en doğru cevaptır. Bu yazı ikisini hak ettikleri derinlikte anlatır: oto-transformatörün kademe matematiği ve Korndörfer bağlantısı, rotor direncinin moment sihri ve kademelerin tasarımı; sonunda da dürüst soru: 2020'lerde hangisi, nerede hâlâ seçilir?
Oto-Transformatörün Fikri: Akımı İki Kez Kazanmak
Gerilimi düşürerek kalkan her yöntem akımı azaltır; oto-trafonun zarafeti, azaltmayı iki kez yapmasıdır. Motor, trafonun yüzde 65'lik kademesinden beslendiğinde motor akımı 0,65'e iner; ama şebekenin gördüğü akım, trafo dönüştürmesiyle bir 0,65 daha küçülür — hat akımı, direkt kalkışın 0,65² ≈ 0,42'sine düşer. Moment de aynı kareyle iner (0,42), yani oto-trafo, hat akımı başına en çok momenti veren gerilim düşürmeli yöntemdir — yıldız-üçgenin sabit üçte birine karşı, kademesi seçilebilen bir terazi. Standart kademeler yüzde 50-65-80'dir; yük hangi momentle kalkıyorsa o kademe seçilir. Bu üstünlüğün bedeli demir ve bakırdır: kalkış görevine dayanacak bir oto-trafo, pano içinde ciddi hacim ve maliyet tutar.
Korndörfer Bağlantısı: Kesintisiz Geçişin Sırrı
Oto-trafolu yol vericinin incisi, yüz yıllık Korndörfer şemasıdır. Basit şemada motor, kademe geriliminden tam gerilime geçerken bir an şebekeden kopar — ve yeniden bağlanma anında, yıldız-üçgenin açık geçişindeki gibi bir darbe doğar. Korndörfer bunu üç adımla çözer: birinci adımda trafonun yıldız noktası kapalı, motor kademe geriliminde hızlanır; ikinci adımda yıldız noktası açılır — trafo sargısının bir bölümü artık seri reaktör benzeri bir karakter gösterir ve motor şebekeye bu reaktör üzerinden bağlı kalır; üçüncü adımda ana kontaktör tam gerilimi verir ve trafo tamamen devreden çıkar. Motor hiçbir an şebekeden kopmaz, geçiş darbesi yaşanmaz. Bu şema, "eski teknoloji kaba olur" önyargısının en şık cevabıdır: yumuşak geçiş fikri, softstarterden yarım yüzyıl önce bakırla çözülmüştü.
Oto-Trafo Pratiği: Görev Süresi ve Koruma
Oto-trafolu yol vericinin kendine özgü işletme kuralları vardır. Görev sınıfı: kalkış trafosu sürekli değil, aralıklı görev için sarılır — katalogdaki "saatte N kalkış, en çok T saniye" tanımı ısıl sözleşmedir; art arda denemeler trafoyu motor sargısından önce pişirir. Kademe seçimi kalıcı ayardır: yükün tork ihtiyacı ölçülür, yeterli en düşük kademe bağlanır — cömert kademe hem darbeyi hem trafoyu büyütür. Koruma düzeni: trafo termik korumasız bırakılmaz; kademe kontaktörlerinin sırası ve kilitleri, Korndörfer adımlarını bozacak her ihtimale karşı test edilir. Bugünkü sahası: orta gerilim motorları, büyük dalgıç ve düşey pompalar, softstarter harmoniklerinin istenmediği hassas şebekeler ve "elektronik istemeyen" zorlu ortamlar — sıcak, tozlu, yıldırımlı sahalarda bakır-demir dayanıklılığı hâlâ satın alınan bir değerdir.
Kademe Seçim Hesabı: Yükten Geriye
Oto-trafo kademesi katalogdan değil yükten seçilir ve hesap dört adımdır. Birinci adım, yükün kalkış tork eğrisini tanımaktır: santrifüj fan-pompa hız karesiyle tırmanan bir eğri, konveyör başlangıçtan itibaren yüksek bir taban gerektirir. İkinci adım, motorun direktteki kalkış eğrisinin üzerine kademe katsayısının karesini uygulamaktır: yüzde 65 kademede motor eğrisinin her noktası 0,42 ile çarpılır. Üçüncü adım kesişme kontrolüdür: küçültülmüş motor eğrisi, yük eğrisinin her hızda üzerinde kalmalı ve arada hızlanmayı makul sürede bitirecek net moment payı (tipik olarak anma momentinin yüzde 15-20'si) bulunmalıdır. Dördüncü adım süre ve ısıdır: kesişim dar ise kalkış uzar; uzayan kalkış hem trafo görev sınıfını hem rotor ısısını zorlar — pay yetmiyorsa bir üst kademeye çıkılır ve şebeke izni yeniden kontrol edilir. Bu dört adım, sahada "yüzde 80'e bağla, garanti olsun" alışkanlığının disiplinli alternatifidir: gereksiz yüksek kademe, darbeyi geri getirir ve oto-trafonun bütün zarafetini boşa harcar.
Reaktörlü ve Dirençli Stator Kalkışı: Unutulan Üçüncü Yol
Aile fotoğrafı eksik kalmasın: stator devresine seri direnç ya da reaktör sokarak da gerilim düşürülür — primer dirençli yol verme. Motor akımı, seri empedansta düşen gerilim kadar kısılır; hızlanma ilerledikçe akım azaldığı için motor ucundaki gerilim kendiliğinden yükselir ve kalkış doğal bir rampa kazanır — bu öz-yumuşatma, yöntemin zarif yanıdır. Zaafı verimsizliktir: dirençte yakılan kalkış enerjisi oto-trafonun kazandığı akım avantajını veremez (hat akımı motor akımına eşittir, kare kazancı yoktur) ve büyük güçlerde direnç ızgaraları hantallaşır. Bu yüzden tarihte küçük-orta motorların ucuz yumuşatıcısı olarak yaşadı ve softstarter tarafından neredeyse tamamen emekli edildi; bugün sahada görüldüğünde tanınması yeterlidir. Mühendislik dersi yine de değerlidir: softstarterin gerilim rampası fikri, bu eski şemanın yarı iletkenle yeniden yazılmışıdır.
Rotor Direnci: Momenti Düşürmeden Akımı Kısmak
Gerilim düşürme ailesinin aşamadığı duvarı, rotor direnci yıkar. Bilezikli motorun rotor devresine eklenen direnç, kalkış akımını sınırlarken kalkış torkunu düşürmez — tersine, doğru dirençle motor daha ilk anda devrilme momentine eşit moment üretir. Sır, tork eğrisinin tepesinin dirençle kaydırılmasındadır: maksimum momentin değeri rotor direncinden bağımsızdır, yalnız üretildiği hız değişir; ek direnç tepeyi sıfır hıza taşır. Kalkış boyunca direnç kademelerle azaltılır ve motor, neredeyse sabit tavan momentiyle tırmanır — 1,5-2,5 kat hat akımıyla, hiçbir gerilim düşürmeli yöntemin hayal edemeyeceği bir kalkış karakteri. Yapının bütünü — bilezikler, fırçalar, sargılı rotor — bilezikli motor konusunda; eğri ailesinin fiziği kayma-tork üzerinden ayrıntılarıyla okunabilir.
Kademe Tasarımı: Testere Dişinin Matematiği
Rotor dirençli yol vericinin temel bileşeni, kademelerin hesabıdır. Tasarım iki moment sınırı seçer: üst sınır (tipik olarak devrilme momentinin 0,8-0,9'u) ve alt sınır (yükün momentinin güvenle üstü). Her kademe devreye girdiğinde moment üst sınıra sıçrar; motor hızlanıp moment alt sınıra inince sonraki kontaktör bir kademeyi kısa devreler ve moment yeniden üst sınıra döner — kalkış eğrisi, iki sınır arasında testere dişi çizerek tırmanır. Kademeler geometrik dizi izler ve sayıları konfor-maliyet pazarlığıdır: üç-beş kademe sanayi standardı, dev değirmenlerde sıvı reosta kademesiz sonsuzluğu verir. Ek bir nimet daha vardır: kalkış enerjisinin büyük bölümü, motorun içinde değil dışarıdaki dirençte ısınır — ağır kalkışın ısıl faturası, soğutulması kolay bir ızgaraya taşınmıştır. Sıvı reosta ve donanım pratiği yine bilezikli motor ile birlikte değerlendirilmelidir.
Orta Gerilim Sahnesi: Ustaların Asıl Krallığı
Alçak gerilimde nostalji görünen bu yöntemler, orta gerilimde bugün de ana akımdır ve nedeni ekonomiktir. 6,3 ve 10 kV motorlarda yarı iletken yol vericiler pahalı, seri tristör dizileri hassas mühendislik gerektirir; OG oto-transformatörü ise olgun, dayanıklı ve görece ekonomik bir çözümdür — büyük pompa istasyonlarının, maden fanlarının ve kompresör hatlarının kalkış odalarında bugün de yenileri kurulur. Rotor direnci de OG'de yaşar: megawatt sınıfı değirmen motorlarının sıvı reostaları, sürücü yatırımının gerekçelendirilemediği sabit devirli dev tahriklerde hâlâ ilk tercihtir. OG sahnesinin kendine özgü kuralları eklenir: kalkış sayısı bütçeleri daha sıkıdır, koruma röleleri kalkış eğrisini izleyen özel karakteristikler taşır ve her kalkış, işletme jurnaline saatiyle yazılır. Alçak gerilim dünyasından bakan mühendis için ders şudur: yöntemlerin ömrünü teknoloji değil, güç sınıfının ekonomisi belirler.
Bakım Defterleri: İki Ustayı Yaşatmak

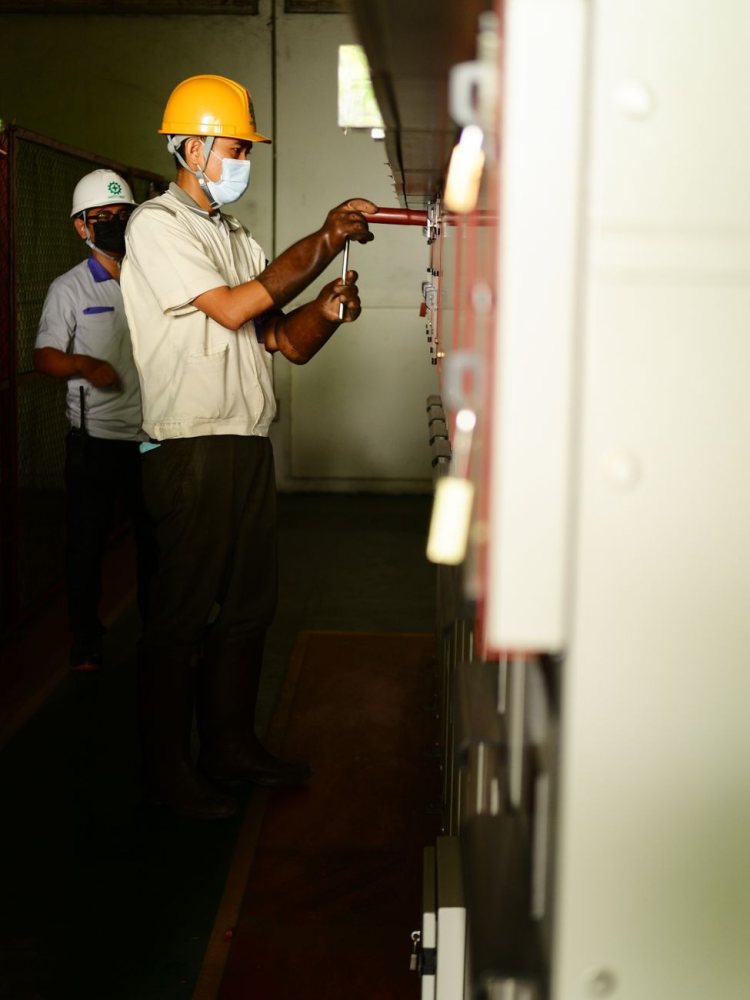

Miras kurulumları devralan bakımcı için iki defter açalım. Oto-trafolu pano: trafo sargılarının yalıtımı yıllık megohmmetre görür; kademe bağlantı pabuçları termal kamerayla taranır (aralıklı görevde gevşeme sinsi ilerler); kontaktör kontakları — özellikle yıldız nokta kontaktörü — Korndörfer geçişinin arkını yediği için öncelikli yenilenir; ve trafonun görev sınıfı etiketinden operatör talimatına "art arda kalkış yasağı" taşınır. Rotor dirençli düzen: ızgara dirençlerin değerleri yılda bir köprüyle ölçülür (kızarıp soğuyan direnç değer kaydırır, kademe dengesi bozulur); kademe kontaktörlerinin sırası boşta test edilir; fırça-bilezik rutini bilezikli konusunun takvimiyle yürür; sıvı reostada elektrolit seviyesi-yoğunluğu mevsimlik kontroldür. İki düzenin ortak altın kuralı: şema panonun kapağında yaşamalıdır — bu panoları kuran nesil emekli oldu, kurtaran belge çoğu kez o sararmış çizimdir.
Akılda Kalacak Beş Karar Noktası
Beş cümlelik kapanış. Oto-trafo, hat akımını kademe katsayısının karesiyle küçülten tek gerilim düşürmeli yöntemdir ve akım başına en çok momenti verir; Korndörfer bağlantısı geçiş darbesini yüz yıl önce çözmüştür. Rotor direnci, momenti düşürmeden akımı sınırlayan tek klasik yöntemdir; bedeli bilezikli motor zorunluluğu, armağanı kalkış ısısını motorun dışına taşımasıdır. İkisi de alçak gerilim yeni projelerinde yerini elektroniğe bıraktı; orta gerilimde ve ağır miras sahalarında ise hâlâ asıl akımdır. Kademeler yükten geriye hesaplanır, jurnal ve şema bu düzenlerin hayat sigortasıdır. Ve serinin ana fikri burada da geçerlidir: yöntem tercihi ideoloji değil, üç sayının — izin verilen akım, gereken moment, kalkış süresi — kesişimidir; terazinin bütünü yol verme yöntemleri içinde kurulur.
Modernizasyonda Üç Senaryo: Ustaları Emekli Etmek ya da Etmemek
Bu düzenlerden birine sahip işletmenin önünde üç gerçekçi senaryo durur. Yaşat: mekanik sağlam, yedek bulunuyor, kalkış profili değişmemişse — bakım defteriyle yaşatmak en düşük riskli karardır; özellikle OG kurulumlarında sökülen trafonun yerine gelecek elektroniğin faturası, çoğu kez on yıllık bakım bütçesini aşar. Melezle: oto-trafolu panoya yeni nesil koruma rölesi ve kalkış kaydediciler eklemek, yarım günlük işle miras donanıma bugünün gözlerini takar; rotor dirençli düzende son kademeye kalıcı kısa devre + sürücü dönüşümü, bilezikli konusundaki reçeteyle motorun mekaniğini koruyarak kontrolü yeniler. Emekli et: trafo sargısı ya da direnç ızgarası ömrünü doldurmuşsa, yenisini sarmak yerine softstarter-sürücü geçişi ekonomiktir — ama söküm günü şema arşivlenir ve eski düzenin neden kurulduğu (şebeke sınırı? tork ihtiyacı?) yeni tasarıma soru olarak taşınır. Üç senaryonun ortak yanlışı acele karardır: bu panolar yavaş bozulur, kararları da acele gerektirmez.
Tarih Kutusu: İki Buluşun Doğuşu
İki ustanın yaş günleri, elektrifikasyonun ilk sayfalarındadır. Rotor dirençli kalkış, bilezikli motorla yaşıttır: on dokuzuncu yüzyıl kapanırken Dolivo-Dobrowolsky'nin sargılı rotoru, dış dirençle kalkış fikrini yanında getirdi ve yirminci yüzyıl başının bütün ağır tahrikleri — maden vinçleri, haddehaneler, ilk büyük pompa istasyonları — bu şemayla kalktı. Oto-transformatörlü kalkış da aynı çağın ürünüdür; 1908'de Max Korndörfer'in patentiyle kesintisiz geçişe kavuştu ve Amerikan sanayiinde "kompanzatörlü kalkış" adıyla standartlaştı. İkisinin de yüz yılı aşan sahnede kalışı, mühendislikte ender görülen bir onurdur: fikirleri o kadar sağlamdı ki, elektronik onları öldürmedi — yalnız ucuz güç bandından emekli etti. Tarihin pratik dersi bugünkü bakımcıya kalır: elindeki pano, muhtemelen kurulduğu tesisten daha uzun yaşamış bir tasarımın torunudur ve doğru bakılırsa bir nesil daha çalışacaktır.
Arıza Tabloları: İki Düzenin Konuşma Dili
Miras panolarda arıza okumak, düzenin dilini bilmekle kolaylaşır. Oto-trafoda dört klasik tablo: kalkış eskisinden uzun sürüyor — şebeke gerilimi düşmüş ya da yük ağırlaşmıştır, kademe yeniden değerlendirilir; geçiş anında darbe başladı — Korndörfer sırası bozulmuştur, yıldız nokta kontaktörünün kontakları ya da kumanda sırası muayene edilir; trafodan vernik kokusu — görev sınıfı aşılıyordur, kalkış sayısı jurnalle sayılır; kalkışta hiç hareket yok ama uğultu var — kademe kontaktörü çekmiyor ya da bir faz kayıptır. Rotor dirençlisinde dört tablo: kalkış testere dişi değil tek sarsıntı — kademeler atlanıyordur (yapışık kontaktör, yanlış zaman rölesi); son hızda motor sürünüyor — bir kademe devrede unutulmuştur, rotor devresinin sıfırlandığı doğrulanır; moment düşük ve akım salınımlı — rotor devresinin bir bacağı kopuktur (fırça-bilezik-direnç hattı); dirençler kızarıyor — kalkış sıklığı tasarım bütçesini aşmıştır. Sekiz tablonun ortak yöntemi aynıdır: önce jurnal ve şema, sonra ölçüm; genel akış teşhis akışıyla birleşir.
Sayısal Karşılaştırma: 90 kW Fan Üzerinde Üç Senaryo
Soyut kalmasın: 90 kW, 400 V, anma akımı ~160 A, direkt kalkışı 7 kat (1120 A), yükü ağır ataletli bir fan olsun ve şebeke en çok 500 A kalkış akımına izin versin. Yıldız-üçgen: hat akımı ~373 A — sınıra uyar; ama moment üçte bire indiğinden ağır fanda kalkış uzar, üçgene geçiş anında yarı hızda kalmışsa ikinci darbe sınırı deler — riskli. Oto-trafo yüzde 65 kademe: hat akımı ~473 A — sınırın hemen altında; moment 0,42 katsayısıyla fanın küp eğrisinin üstünde kalır, Korndörfer geçişi darbesizdir — güvenli ve kanıtlanmış. Softstarter 3 kat akım limiti: 480 A — uyar; rampa ayarıyla tork ihtiyacı izlenir, ek nimet olarak yumuşak duruş gelir — yeni nesil muadil. Bilezikli motor kuruluysa: 2 kat akımla (320 A) tavan momentli kalkış — rakipsiz ama yeni bilezikli motor almak bu iş için bugün abartıdır. Örnek, konunun ana fikrini gösterir: yöntem, slogandan değil üç sayının (izin verilen akım, gereken moment, kalkış süresi) kesişiminden seçilir.
İki Ustanın Karşılaştırması ve Bugünkü Yerleri
| Ölçüt | Oto-transformatör | Rotor direnci |
|---|---|---|
| Motor tipi | Standart kafesli | Yalnız bilezikli |
| Hat akımı | 2-4 × In (kademeye göre) | 1,5-2,5 × In |
| Kalkış torku | Kademenin karesiyle düşer | Devrilme momentine dek yükselir |
| Kalkış ısısı | Motor kafesinde | Büyük payı dış dirençte |
| Bugünkü sahası | Büyük pompa, OG motorlar | Vinç, değirmen, dev atalet |
Dürüst kapanış: yeni alçak gerilim projelerinde iki ustanın da yerini çoğunlukla softstarter ve sürücü alır — elektronik daha küçük, daha ayarlı, daha konuşkandır. Ama üç durumda ustalar hâlâ sahnededir: miras tesislerin bakım-onarımı (on binlerce kurulum yaşıyor ve yaşatılmalı), elektronik ömrünün kısaldığı ağır ortamlar ve momenti pazarlıksız ağır kalkışlar. Terazinin bütünü yol verme yöntemleri kapsamında; elektronik kanat softstarter üzerinden derinleştirilebilir.
