Motor koruma röleleri, panonun karar veren organıdır: akımı ölçer, motorun ısıl davranışını taklit eder ve tehlike sınırında kumanda zincirini keser. Klasik bimetal termikten haberleşmeli elektronik ünitelere uzanan bu ailede seçim; motorun önem sınıfı, yol verme düzeni ve izleme ihtiyacıyla yapılır. Bu inceleme; röle tiplerini, trip sınıflarını, ayar mantığını, kısa devre koordinasyonunu, motor koruma şalteriyle farkı ve devreye alma testlerini toplar.
Termik Rölenin Çalışma İlkesi
Klasik aşırı yük rölesinin kalbi bimetal şeritlerdir: iki farklı genleşme katsayılı metalin birleştirilmesiyle üretilen şerit, üzerinden geçen akımın ısısıyla kıvrılır ve belirli bir eğrilikte kumanda kontağını açar. Bu yalın fizik, motorun ısıl davranışının kaba ama şaşırtıcı ölçüde etkili bir taklididir — küçük aşırı yükte geç, büyük aşırı yükte hızlı açar; tıpkı sargının ısınma karakteri gibi. Rölenin üç yapısal özelliği bilinmelidir. Ortam sıcaklığı telafisi: gövde içindeki ek bimetal, panonun sıcaklığından kaynaklanan sapmayı dengeler — telafisiz tipler yazın erken, kışın geç açar. Elle-otomatik kurma seçimi: motor korumasında elle kurma tercih edilir, çünkü otomatik kurma nedeni sorgulanmayan tekrar denemelere kapı açar. Ayar skalası: değer, motorun etiket akımına kurulur ve skalanın orta bölgesinde çalışacak röle boyu seçilir; skalanın en ucunda çalışan röle, ayar hassasiyetini kaybeder.
Trip Sınıfları: 10, 20 ve 30 Kodları
Rölenin az okunan ama en belirleyici özelliği trip sınıfıdır: soğuk durumdan başlayarak anma akımının 7,2 katında rölenin kaç saniyede açacağını söyler. Sınıf 10 yaklaşık on saniyede, sınıf 20 ve 30 daha geç açar. Seçim ölçütü tahmin değil ölçümdür: yükün gerçek kalkış süresi kronometreyle ya da cihaz loguyla belirlenir ve bu süreyi rahatça taşıyan sınıf seçilir. Standart pompa-fan uygulamaları sınıf 10 ile yaşar; büyük atalet taşıyan fanlar, dolu kalkan konveyörler ve santrifüjler sınıf 20-30 ister. Sık yapılan hata, sınıf yerine ayarı büyütmektir: bu, kalkışı geçirirken sürekli çalışmada korumayı da kaldırır — yanlış çözüm, doğru problemin üstünü örter. Kalkış süresinin hesabı ve ölçümü kalkış süresi yöntemiyle yapılır; yol verme düzeninin sınıf üzerindeki etkisi yol verme yöntemleri terazisinde ele alınır.
Elektronik Röleler: Ölçen, Kaydeden, Konuşan
Elektronik aşırı yük röleleri, bimetalin ısıl taklidini sayısal modelle yapar ve üstüne yeni yetenekler ekler. Geniş ayar aralığı: tek gövde, geniş bir akım bandını kapsar — stok çeşidini azaltır, ayar hassasiyetini artırır. Ek koruma işlevleri: faz kaybı ve dengesizlik algılama, kilitli rotor (stall) koruması, toprak kaçağı izleme, düşük yük (kuru çalışma) algılama. Ölçüm ve kayıt: anlık akım gösterimi, açma nedeni ve zamanı, kalkış sayacı, ısıl model doluluk oranı ve son açmaların listesi. Haberleşme: otomasyona bağlanan üniteler, motor bilgisini merkezi sisteme taşır. Bedeli bimetalin üzerindedir ama önem sınıfı yüksek motorlarda bu fark, tek bir doğru teşhisle geri döner: "neden açtı" sorusunun cevabı, gecenin ortasında tahmin değil kayıt olur. Katmanlı savunma içindeki yeri motor koruması mimarisinde tanımlıdır.
Röle Tipleri Karşılaştırma Tablosu
| Tip | Güçlü yanı | Sınırı | Tipik saha |
|---|---|---|---|
| Bimetal termik | Ucuz, sade, dayanıklı | İzleme ve kayıt yok | Küçük-orta güç, standart görev |
| Motor koruma şalteri | Aşırı yük + kısa devre tek gövdede | Kayıt yok, ayar aralığı dar | Kompakt panolar, küçük güçler |
| Elektronik röle | Geniş ayar, faz-stall-toprak izleme, kayıt | Maliyet, parametre disiplini | Önem sınıfı yüksek tahrikler |
| Haberleşmeli ünite | Merkezî izleme, uzaktan tanı | Otomasyon altyapısı gerekir | İzlemeli tesisler, uzak sahalar |
| Sürücü iç koruması | Yazılım tabanlı çok işlevli savunma | Bypass hâlinde devre dışı kalır | Sürücülü tahrikler |
Tablonun kullanımı basittir: motorun önem sınıfı yükseldikçe tablonun alt bölümüne doğru inilir ve her adımda "ne kazanıyorum, ne yönetmem gerekiyor" sorusu ikili olarak cevaplanır.
Isıl Model ve Hafıza: Rölenin Belleği
İyi bir aşırı yük rölesi, motoru anlık akımla değil geçmişiyle birlikte değerlendirir. Bimetalde bu bellek fizikseldir: şerit, önceki yüklenmeden kalan ısısını taşır ve sıcak motorda daha erken açar — bu yüzden aynı röle, ikinci kalkışta ilkinden farklı davranır. Elektronik rölede bellek matematikseldir: ısıl model, akımın karesinin zamanla integralini alır ve sargının hesaplanmış sıcaklığını yüzde doluluk olarak gösterir; doluluk sınıra ulaşınca açar, soğuma da modellenerek yeniden kalkışa izin verilir. Bu farkın iki pratik sonucu vardır. Birincisi teşhis kolaylığıdır: doluluk göstergesi, "motor açmadı ama sınıra ne kadar yaklaştı" sorusunu cevaplar ve gizli aşırı yükleri görünür kılar. İkincisi kilit mantığıdır — model dolu iken yapılan tekrar denemeleri röle reddeder ve rotorun soğumasını zorunlu kılar; klasik panolarda operatörün disiplinine bırakılan bu kural, elektronikte donanıma yazılıdır. Kalkışın ısıl bütçesi kalkış süresi hesabında ayrıntılıdır.
Motor Koruma Şalteri: Tek Gövdede İki Görev
Motor koruma şalteri (manyeto-termik şalter), aşırı yük ve kısa devre korumasını tek cihazda birleştirir: ayarlanabilir termik elemanı sürekli akımı, sabit manyetik elemanı kısa devreyi izler. Üstünlükleri sadelik ve yerden tasarruftur — sigorta grubuna gerek kalmaz, ayar tek yerden yapılır ve devre kesme yeteneği cihazın kendisindedir. Sınırları da bilinmelidir: elektronik rölelerin izleme ve kayıt yeteneklerini sunmaz; çok yüksek kısa devre akımlarının beklendiği noktalarda kombinasyon (sigorta destekli) çözümler gerekebilir. Seçim pratiği şöyledir: küçük ve orta güçlü, standart görevli motorlarda motor koruma şalteri en verimli çözümdür; önem sınıfı yüksek, izleme istenen tahriklerde elektronik röle + ayrı kısa devre koruması tercih edilir. Her iki durumda da kontaktörle birlikte tip testli kombinasyon tablosu esastır.
Kısa Devre Koordinasyonu: Tip 1 ve Tip 2
Koruma cihazlarının birlikte çalışması, tek tek performanslarından daha önemlidir ve standart bunu iki koordinasyon tipiyle tanımlar. Tip 1: kısa devre sonrası kontaktör ve rölenin hasar görmesine izin verilir — devre güvenli biçimde kesilir ama cihazlar değişebilir; ekonomik ve yaygın kabuldür. Tip 2: kısa devre sonrası kontaktör ve röle, hafif kontak kaynamaları dışında çalışır durumda kalmalıdır; ciddi hasar dışında ekipman kullanılabilir — sürekliliğin değerli olduğu tesislerde tercih edilir. Uygulamada bu seçim, üreticinin koordinasyon tablosundan yapılır: belirli bir sigorta ya da şalter tipiyle, belirli kontaktör ve röle kombinasyonunun hangi kısa devre akımına kadar hangi tipte davrandığı tablolanmıştır. Bu tablonun dışına çıkan "eşdeğer" seçimler, kağıt üstünde uygun görünüp kısa devrede panoyu dağıtabilir; şartnameye tip ve kombinasyon referansı yazmak, alım masasının en ucuz güvencesidir.
Akım Trafolu Uygulamalar ve Büyük Güçler
Belirli bir akımın üstünde röleler devreyi doğrudan ölçmez; araya akım trafoları girer ve bu düzenin kendi kuralları vardır. Oran seçimi: trafo oranı motorun anma akımına göre seçilir ve röleye bu oran tanıtılır — yanlış tanıtılan oran, koruma penceresini olduğu gibi kaydırır ve panonun en sinsi hatasıdır. Yön ve polarite: özellikle toprak kaçağı ve diferansiyel uygulamalarda sargı yönü, ölçümün doğruluğunu belirler. Sekonder devre güvenliği: akım trafosunun sekonderi hiçbir koşulda açık bırakılmaz — açık sekonder, tehlikeli gerilim üretir; bakım sırasında kısa devre klemensleri kullanılır. Doyma: kalkış akımı gibi büyük geçici akımlarda trafonun doyması, röleye eksik bilgi taşır; koruma sınıfı (5P, 10P gibi) bu davranışa göre seçilir. Büyük güçlerde koruma dünyası genişler: diferansiyel koruma, sıcaklık izleme kanalları ve titreşim girdileri tek bir çok işlevli röleye toplanır — orta gerilim motorlarının koruma mimarisi budur ve alçak gerilim panolarından farklı bir mühendislik disiplini gerektirir.
Ayar Mantığı: Değer Nereden Gelir?
Rölenin ayarı üç bilgiden türetilir ve üçünün de yazılı bir kaynağa dayanması, ayarın gerekçesini yıllar sonra bile savunulabilir kılar. Motor etiket akımı: temel değer budur; servis faktörü belirtilen motorlarda üreticinin izin verdiği pay dikkate alınır. Bağlantı düzeni: rölenin gördüğü akımın hat mı sargı mı olduğu belirlenir — yıldız-üçgen düzeninde üçgen kolundaki röle, hat akımının kök-üç bölümüne ayarlanır; bu tek ayrıntı, sayısız panoda korumayı fiilen devre dışı bırakmıştır. Ortam ve kablo: yüksek pano sıcaklığı ve uzun besleme, ayar ve sınıf seçimini etkiler. Ayarın yazıya dökülmesi de kuralın parçasıdır: koruma şemasına değer, tarih ve gerekçe işlenir; motor değişince ya da sarım görünce ayar yeniden türetilir. Akım hesabının yöntemi amper hesaplama içinde, bağlantı biçimlerinin ayrıntısı yıldız-üçgen bağlantı anlatımında durur.

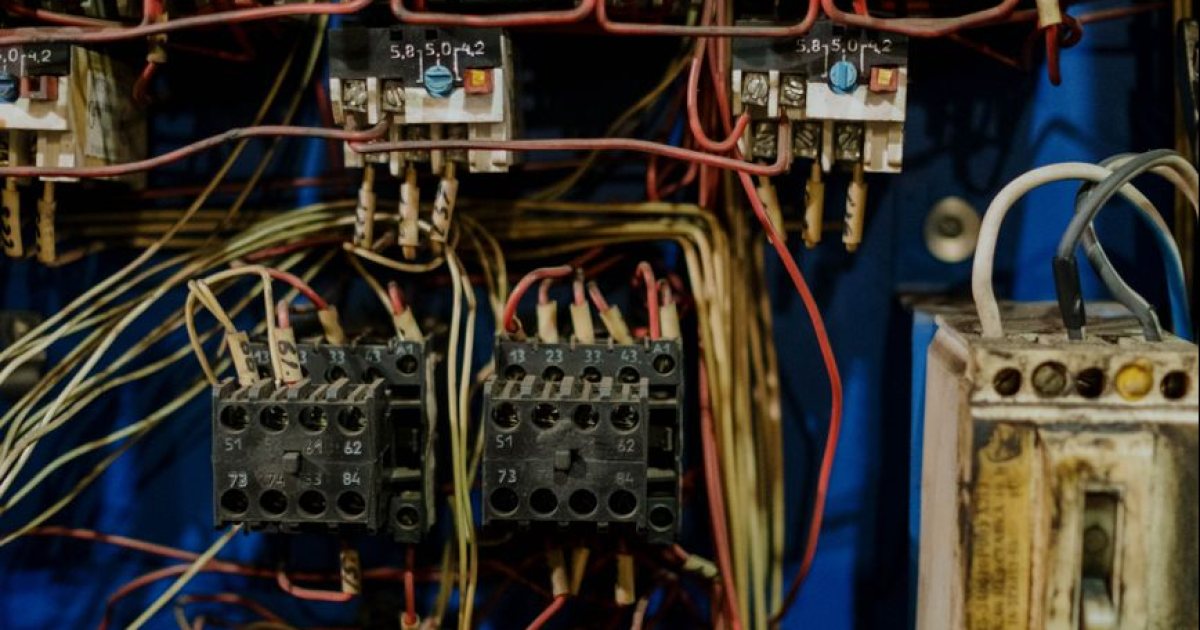

Kontaktörle Uyum: Görev Sınıfı ve Ömür
Röle karar verir, kesme işini kontaktör yapar; ikisinin uyumu korumanın mekanik ayağıdır. Görev sınıfı: motor yükü AC-3 kategorisindedir — kalkış akımını kapatıp anma akımını kesmek üzere tanımlanmış bu sınıf, omik yükler için tanımlı AC-1 ile karıştırılmamalıdır; yanlış sınıf seçimi kontakları hızla yer. Elektriksel ömür: kontaktörün anahtarlama sayısı, akım ve görev sınıfına bağlı olarak kataloglarda milyon çevrim mertebesinde verilir; sık dur-kalk çalışan tahriklerde bu değer, boy seçiminin belirleyicisi olur. Bobin gerilimi ve tutuş: düşük kumanda gerilimi kontaktörü tam çektirmez, kontaklar ark yaparak yenir — "cızırdayan kontaktör" tablosunun kaynağı çoğu kez budur. Yardımcı kontak sayısı: koruma zincirinin kilitleri ve ihbar hatları için yeterli yardımcı kontak baştan planlanır; sonradan eklenen bloklar, panonun düzenini bozar. Bu dört ayrıntı, koruma şemasında röle kadar yer tutmalıdır — çünkü açma kararı ne kadar doğru olursa olsun, kesme yapılamıyorsa savunma tamamlanmamıştır.
Açma Nedenini Okumak: Röleden Teşhise
Açan bir röle, arızanın kendisi değil ilk tanığıdır ve ifadesi doğru alınırsa teşhis yarı yolu geçer. Klasik termikte ipucu sınırlıdır ama yok değildir: açma anındaki yük durumu, motorun sıcaklığı ve kaçıncı kalkışta olduğu not edilir. Elektronik rölede tanık konuşkandır — açma nedeni (aşırı yük, dengesizlik, faz kaybı, kilitli rotor, toprak), o andaki akım değerleri ve zaman damgası kayıttadır. Okuma düzeni şöyledir: kalkış anında açma, sınıf uyumsuzluğuna ya da mekanik sıkışmaya; kalkıştan dakikalar sonra açma, sürekli aşırı yüke ya da soğutma sorununa; ani ve tekrarlayan açmalar, faz-dengesizlik ailesine işaret eder. Kayıt varsa üçüncü boyut da açılır: olayların saatleri, vardiya ve proses kayıtlarıyla çakıştırılır ve "hep aynı ürünü işlerken açıyor" gibi bulgular ortaya çıkar. Nedeni bulunmadan yapılan her kurma, aynı arızayı daha büyük hasarla geri çağırır; teşhis akışının bütünü motor çalışmıyor içinde sırasıyla kurulur.
Sık Karşılaşılan Yanlış Kullanımlar
Röleyi etkisiz kılan beş alışkanlık, sahada sürekli tekrarlanır. Ayarı yukarı çekmek: sık açan röleye verilen ilk yanlış cevaptır; koruma penceresi kapanır, motor sessizce yaşlanır. Otomatik kurmaya almak: nedenini bulmadan tekrarlanan denemeler, rotor soğumadan yeni ısı yükler. Yanlış kolda bağlamak: yıldız-üçgende ayarın kök-üç ile düzeltilmemesi, korumayı fiilen devre dışı bırakır. Sınıf yerine boy büyütmek: uzun kalkışlı yükte doğru cevap trip sınıfını yükseltmektir, röleyi bir üst akım boyuna geçirmek değil. Kumanda kontağını atlamak: devreye alma telaşında köprülenen açma kontağı, "sonra bağlarız" diye yıllarca öyle kalır. Beşinin ortak panzehiri denetimdir: koruma şemasının panoda asılı durması, ayarların yazılı gerekçesi ve yıllık test rutini, bu alışkanlıkların hepsini kapıda karşılar.
Devreye Alma ve Periyodik Test
Röle, ayarlandığı gün değil sınandığı gün koruma sayılır. Devreye almada dört test yapılır: ayar değerinin etiketle uyumu görsel olarak doğrulanır; açma kontağının kumanda zincirini gerçekten kestiği, röle elle tetiklenerek denenir; faz kaybı işlevi olan rölelerde bir faz bilinçli kesilerek davranış gözlenir; ilk yüklü kalkışta akım ve süre kaydedilerek sınıf uygunluğu teyit edilir. Periyodik testte yılda bir aynı zincir baştan sona tekrarlanır ve sonuçlar bir önceki yılın kayıtlarıyla karşılaştırılır ve elektronik rölelerin olay kayıtları okunup arşivlenir — açma geçmişi, motorun sağlık günlüğüdür. Bir de sessiz kural vardır: test butonuna basmak, korumanın çalıştığını değil kontağının çalıştığını gösterir; asıl güvence, gerçek senaryoyla yapılan denemelerdir. Test sonuçları motor kartına ve koruma şemasına işlenir; çizelge düzeni bakım planı rutinleriyle birleşir.
Yedek Parça ve Stok Politikası
Koruma cihazları küçük ve ucuzdur; ama arıza gecesinde bulunamadıklarında hattı en pahalı bekleten kalemlerdir. Stok listesi üç maddede kurulur ve yıllık gözden geçirmeyle tazelenir. Standartlaştırma: tesiste kullanılan röle ve kontaktör serilerinin sayısı bilinçli olarak sınırlanır — beş marka yerine iki seri, hem stoğu hem eğitimi sadeleştirir. Öncelikli boyların yedeği: en çok kullanılan iki-üç akım aralığı için birer yedek röle ve kontaktör rafta tutulur; bunlar aynı zamanda şüpheli cihazı test için değiştirme imkânı verir. Parametre yedeği: elektronik rölelerin ve sürücülerin ayarları dosyalanır — arızalanan üniteyi değiştirmek, ayarları yeniden türetmek zorunda kalınmadığında dakikalar sürer. Bir de eskimeyi izleme maddesi vardır: üreticiler serileri zamanla emekliye ayırır; on yıllık panolarda muadil arayışı, arıza gecesine bırakılmayacak kadar zaman alır ve yıllık gözden geçirmede not edilmelidir. Envanter mantığının bütünü yedek parça düzeniyle aynı disiplini paylaşır.
Beş Cümlelik El Kitabı
Aşırı yük rölesi, motorun ısıl davranışını akım üzerinden taklit eder; ayarı etiket akımıdır ve büyütmek koruma değil ihmaldir. Trip sınıfı, ölçülen kalkış süresine göre seçilir — uzun kalkışın cevabı sınıf 20-30'dur, ayar kaydırmak değil. Elektronik röleler ölçer, kaydeder ve nedenini söyler; önem sınıfı yüksek motorlarda bu fark tek teşhisle geri döner. Kısa devre koordinasyonu tip testli tablodan seçilir; "eşdeğer" kombinasyonlar panoyu riske atar. Ve kapanış: yıldız-üçgende rölenin gördüğü akımı doğrulamak, sayısız panoda korumayı gerçekten var eden tek kontroldür.
