3 fazlı asenkron motorlara yol verme yöntemleri, tek bir sorunun cevaplarıdır: anma akımının 6-8 katını çeken kalkış darbesi nasıl yönetilir? Cevaplar yüz yılda birikti — direkt bağlantıdan yıldız-üçgene, oto-transformatörden softstartere ve frekans konvertörüne. Bu kapsam yazısı, bütün yöntemleri tek terazide karşılaştırır: her birinin akım-moment karakteri, donanımı, maliyet çizgisi ve doğru sahası. Yöntemlerin her biri kendi derin konusuna açılır; burada karar haritası kurulur.
Kalkış Darbesinin Fiziksel Kaynağı
Duran rotor, döner alana göre en büyük hız farkını yaşar: kayma birdir, rotor devresi en düşük empedansını gösterir ve motor, sekonderi kısa devre bir trafo gibi şebekeden akım emer. Bu 6-8 katlık darbe iki fatura keser. Şebeke faturası: zayıf hatlarda gerilim çöker, aynı baradaki komşu yükler (aydınlatma, kontaktör bobinleri, hassas cihazlar) sarsılır; dağıtım şirketlerinin büyük motorlara doğrudan kalkış sınırı koymasının nedeni budur. Motor faturası: kalkış enerjisinin büyük bölümü rotor kafesinde ısıya döner ve her kalkış, sargı ile kafese bir ısıl darbe yazar. Yol verme yöntemi seçmek, bu iki faturayı; donanım maliyeti, tork ihtiyacı ve işletme konforuyla dengelemektir. Darbenin fiziği eşdeğer devre konusunda, kafesteki ısıl bedeli sincap kafes üzerinden ayrıntılarıyla okunabilir.
Karar Tablosu: Bir Bakışta Bütün Yöntemler
| Yöntem | Kalkış akımı | Kalkış torku | Tipik saha |
|---|---|---|---|
| Direkt (DOL) | 6-8 × In | Tam (1,5-2,5 × Mn) | Küçük güç, güçlü şebeke |
| Yıldız-üçgen | ~2-2,7 × In | Üçte bire iner | Boşta/hafif kalkan orta güç |
| Oto-transformatör | Kademeye göre 2-4 × In | Kademenin karesiyle | Büyük güç, tek adımlı kalkış |
| Rotor direnci (bilezikli) | 1,5-2,5 × In | Devrilme momentine dek | Ağır kalkış, büyük atalet |
| Softstarter | Ayarlı 2-4 × In | Gerilim karesiyle | Pompa-fan, darbesiz duruş |
| Frekans konvertörü | ≈ In | Sıfır hızdan tam moment | Devir kontrolü de gerekenler |
Tablonun altın kuralı şudur: gerilimi düşüren her yöntem (yıldız-üçgen, oto-trafo, softstarter) momenti gerilimin karesiyle düşürür — akımdan kazanılan her şey, momentten ödenir. Bu yüzden ilk soru hep yüke sorulur: kalkışta ne kadar moment gerekiyor?
Direkt Yol Verme: Varsayılanın Gücü ve Sınırı
En sade yöntem, motoru kontaktör-termik ikilisiyle şebekeye doğrudan bağlamaktır: tam kalkış torku, en kısa hızlanma, en ucuz pano. Küçük güçlerde ve güçlü şebekelerde hâlâ en doğru cevaptır; sınırları — şebeke gücü, komşu yükler, izin verilen gerilim düşümü — direkt yol verme konusunda sayılarla çizilir. Aynı inceleme, DOL panosunun görünmez mühendisliğini de anlatır: motor eğrisine göre sigorta karakteri, AC-3 sınıfı kontaktör ve termiğin anma akımına ayarı.
Yıldız-Üçgen: Klasiğin Doğru Kullanımı
Üçgen çalışmak üzere sarılmış motoru kalkışta yıldıza bağlamak, sargı gerilimini kök-üç böler: akım da moment de üçte bire iner. Ucuzluğu ve sadeliğiyle orta güçlerin yüz yıllık klasiğidir; zaafı da bilinmelidir — kalkış torku üçte bire indiği için yalnız boşta ya da hafif yükle kalkan makinelerde çalışır ve yıldızdan üçgene geçiş anında, açık geçişli şemalarda ikinci bir akım darbesi doğar. Bağlantının klemens düzeni, köprüler ve geçiş şemaları yıldız-üçgen bağlantı konusunda ayrıntılıdır; buradaki görev yalnız yöntemin yerini terazide işaretlemektir: yük hafifse ve bütçe darsa hâlâ geçerli, moment gerekiyorsa yanlış kapı.
Oto-Transformatör ve Rotor Direnci: Unutulan İki Usta
Oto-transformatörlü yol verici, motoru düşürülmüş gerilim kademesinden (tipik yüzde 65-80) kaldırıp tam gerilime geçirir; momenti kademe oranının karesiyle düşürür ama aynı akım sınırında yıldız-üçgenden daha çok moment verir — büyük pompaların ve eski güçlü tesislerin tercihiydi. Rotor dirençli yol verme ise yalnız bilezikli motorla yaşar ve bambaşka bir lige oynar: momenti düşürmeden akımı sınırlayabilen tek klasik yöntemdir. İkisinin çalışma ilkeleri, kademe hesapları ve bugün hâlâ nerede rakipsiz oldukları oto-trafo ve rotor direnci ile birlikte değerlendirilmelidir.
Softstarter: Elektroniğin Yumuşak Eli
Softstarter, tristörlerin tetikleme açısıyla motor gerilimini rampalı yükseltir: kalkış akımı ayarlanan sınırda tutulur, kayış-kaplin sarsıntısı kaybolur ve pompa dünyasının koç darbesi derdine "yumuşak duruş" ilacı gelir. Bypass kontaktörü, hızlanma bitince tristörleri devreden çıkarıp kayıpları siler. Gerilim düşürme ailesinin bütün üyeleri gibi moment cezası öder; bu nedenle ağır kalkışta değil, santrifüj karakterli yüklerde parlar. Tetikleme fiziği, parametre ayarları ve softstarter-sürücü karşılaştırması softstarter konusunun konusudur.
Frekans Konvertörü: Kalkışı Sorun Olmaktan Çıkaran Yöntem
Sürücü, kalkış sorusunu kökten değiştirir: frekansı sıfırdan yükselterek motoru hep küçük kaymada tutar — akım anma civarında kalırken sıfır hızdan tam moment üretilebilir. Kalkış sayısı bütçesi fiilen ortadan kalkar, devir kontrolü ve enerji tasarrufu yanında gelir. Bedeli donanım maliyeti ve kendi mühendislik çeyizidir: kablo-filtre-yalıtım konusu, harmonikler, düşük devirde soğutma. Seçim çerçevesi devir ayarlı motor konusunda; sürücülü kalkışın motor tarafı bu serinin sürücü-uyum konusunda derinleşir.
Akım ve Moment Terazisinin Matematiği
Bütün gerilim düşürmeli yöntemler aynı iki denklemin gölgesinde yaşar: akım gerilimle doğru, moment gerilimin karesiyle orantılıdır. Gerilimi yüzde 58'e indiren yıldız bağlantı, akımı 0,58'e değil — sargı bağlantısının değişmesiyle birlikte — hat tarafında üçte bire indirir; momenti de üçte bire düşürür. Yüzde 65 kademeli oto-trafo, momentin 0,42'sini bırakır ama trafo etkisiyle hat akımını da benzer oranda kısar — aynı akım bütçesinde yıldız-üçgenden daha yüksek moment vermesinin sırrı budur. Softstarterin rampası da aynı kare yasasına tabidir; farkı, sınırın kademeli değil sürekli ayarlanabilmesidir. Bu matematiğin pratik çıktısı bir cümledir: kalkış torku ihtiyacınız anma momentinin yarısını aşıyorsa, gerilim düşürme ailesinden değil; bilezikli rotor ya da sürücü liginden konuşmalısınız. Eğrilerin tam ailesi kayma-tork üzerinden derinleştirilebilir.
Kumanda Mimarisi: Yol Vericinin Görünmeyen Yarısı
Her yöntemin bir güç devresi, bir de kumanda hikâyesi vardır ve arızaların çoğu ikincisinde yaşar. Direktte mimari yalındır: buton, kontaktör, mühürleme, termik kontağı. Yıldız-üçgende üç kontaktör ile zaman rölesi sahnededir ve yıldız-üçgen kontaktörlerinin elektriksel + mekanik kilitlenmesi pazarlıksızdır — ikisinin aynı anda çekmesi faz arası kısa devredir. Oto-trafoda kademe kontaktörlerinin sırası, softstarterde start-stop sinyalleri ile bypass kumandası, sürücüde dijital giriş-çıkış haritası aynı disiplinle kurulur. Ortak kurallar kısadır: acil-stop zinciri her yöntemde güç kontaktörünü düşürmeli; termik arıza kontağı yeniden kalkışı kilitleyebilmeli; otomatik tekrar-kalkış, yalnız güvenliğin izin verdiği makinelerde ve kalkış bütçesi sayılarak açılmalıdır. Kumanda okuryazarlığının arıza tarafı motor çalışmıyor konusunun kumanda bölümünde derinleşir.
Yöntem Seçim Akışı: Beş Soruluk Karar
Terazi beş soruyla kurulur. Yük kalkışta ne istiyor? Boşta kalkan fan başka, basınç altında kalkan kompresör başka ligdedir — tork ihtiyacı yöntemin ilk elemesidir. Şebeke ne taşır? Trafo gücü, hat empedansı ve komşu yüklerin toleransı, izin verilen akım tepesini belirler; jeneratör beslemesi ayrı bir dünyadır ve jeneratörde kalkış üzerinden ayrıntılarıyla okunabilir. Ne sıklıkla kalkacak? Saatte kalkış sayısı büyüdükçe terazi elektronik yöntemlere kayar; hesap kalkış süresi konusundadır. Devir kontrolü de gerekiyor mu? Cevap evetse tartışma biter: sürücü. Bütçe ve bakım kültürü ne? Kademeli dirençli pano ile softstarter aynı işi başka ömür maliyetleriyle yapar. Bu beş cevabı yan yana koyan mühendis, kataloğa değil ihtiyaca göre seçer.
Yüz Yıllık Evrim: Dirençten Yarı İletkene

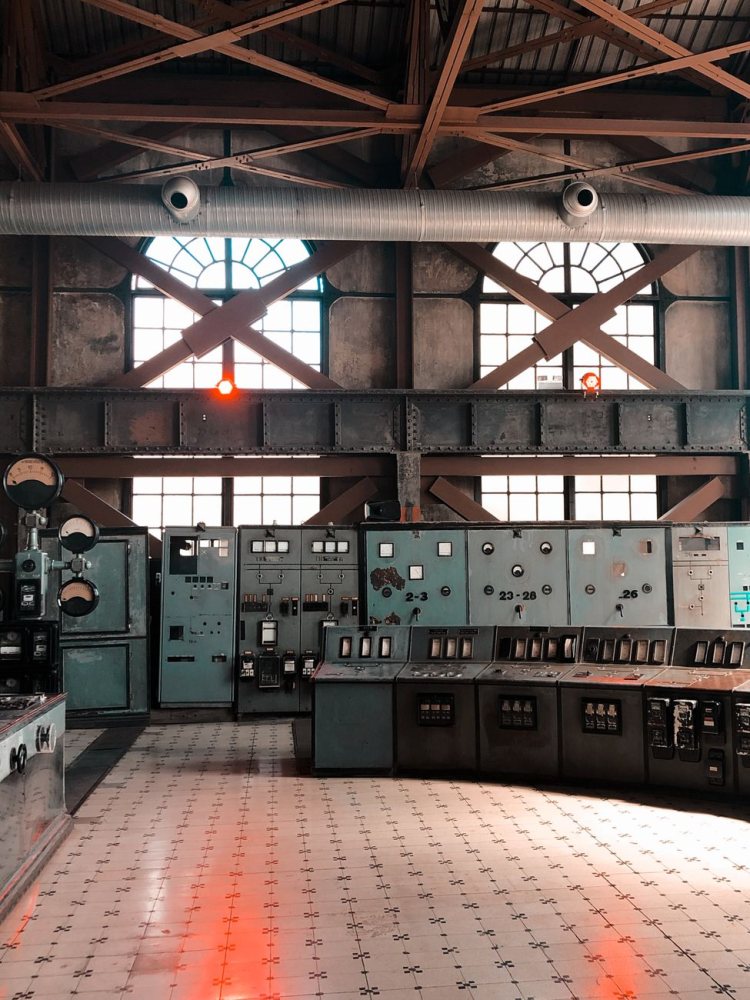

Yöntemlerin sıralaması aynı zamanda bir teknoloji tarihidir ve tarihi bilmek, sahadaki eski panoları okumayı kolaylaştırır. İlk çağ dirençler çağıydı: stator ya da rotor devresine sokulan dirençler, akımı kaba kuvvetle yuttu; bugün bile eski tesislerin köşesinde ızgara direnç kuleleri durur. İkinci çağ manyetik çözümlerindi: oto-transformatörler ve yıldız-üçgen şalterleri, bakırın ekonomisiyle onyıllara hükmetti — kolu manuel çevrilen paket şalterli yıldız-üçgenler hâlâ atölyelerde yaşar. Üçüncü çağı yarı iletken açtı: tristörlü softstarterler gerilimi sürekli ayarlanır yaptı; frekans konvertörü ise sorunun tanımını değiştirdi. Bugünün tablosu katmanlıdır: dört çağın donanımı aynı sanayi bölgesinde yan yana çalışır ve iyi bir bakımcı, hepsinin dilini konuşur. Eski panoyu sökip atmadan önce sorulacak soru da tarihseldir: bu düzen neden kurulmuştu ve o neden hâlâ geçerli mi?
Yol Verme ve Motor Ömrü: Uzun Vadenin Hesabı
Yöntem seçimi yalnız kalkış anını değil, motorun bütün yaşlanma eğrisini biçimler. Her direkt kalkış; kafese ısıl darbe, sargı başlarına elektrodinamik kuvvet şoku, kayışa-kapline mekanik sarsıntı yazar. Kalkışı yumuşatan her kademe, bu üç defterden de kayıt siler: softstarterli pompanın kayış ömrü gözle görülür uzar, sürücülü konveyörün redüktörü sessizleşir, seyrek de olsa ağır kalkan değirmenin rotoru yorulma çatlağından uzaklaşır. Ters yönde bir gerçek daha vardır: yıldızda gereğinden uzun süründürülen ya da rampası gereksiz uzatılan kalkış, motoru düşük gerilim-yüksek kayma bölgesinde bekletir ve kendi ısısını üretir — yumuşaklık, süre uzadıkça erdem olmaktan çıkar. Doğru ayarın ölçüsü bellidir: yükü güvenle kaldıran en kısa yumuşak kalkış. Bu ayarın kayıt disiplini — kalkış süresi, tepe akım, geçiş anı — devreye alma raporuna ve motor kartına işlenmelidir.
Uygulama Eşleştirmesi: Hangi Makineye Hangi Yöntem?
Terazinin saha karşılığını makine makine kurmak, kararı somutlaştırır. Santrifüj pompa: boşta-kapalı vanayla hafif kalkar; küçükte direkt, ortada softstarter (yumuşak duruş koç darbesini de çözer), debisi değişkense sürücü. Fan: büyük çaplarda atalet yüklüdür; kalkış süresi hesaplanmadan yıldız-üçgene emanet edilmemeli, uzun kalkışlarda softstarterin akım sınırı ya da sürücü rampası seçilmelidir. Kompresör: basınç altında kalkarsa moment gerektirir — boşaltma valfli pistonluda yıldız-üçgen yaşar, vidalıda softstarter-sürücü standarttır. Konveyör ve kırıcı: yüklü kalkış torku pazarlıksızdır; direkt (şebeke izin veriyorsa), bilezikli rotor ya da sürücü — gerilim düşürme ailesi bu kapıda elenir. Vinç: sıfır hızda moment tutmak gerekir; klasikte bilezikli, yeni nesil kurulumda kapalı çevrim sürücü. Değirmen: dev atalet, dakikalara uzayan kalkış — sıvı reostalı bilezikli miras ya da ağır hizmet sürücüsü. Makine ailelerinin tam yazıları uygulamaya göre motor seçimi ile birlikte değerlendirilmelidir.
Kalkış Kaydı: Yol Vermenin Ölçülebilir Sağlığı
Yol verme düzeni kurulduktan sonra unutulmamalı, ölçülmelidir; çünkü kalkış imzası motor sağlığının erken habercisidir. Üç sayı kayda değer: kalkış süresi (aynı yükte uzuyorsa sürtünme artıyor ya da gerilim düşüyor demektir), tepe akım (pens ampermetrelerin çoğu inrush yakalar; yükseliş, sıkışan yükün ya da zayıflayan kondansatör-kademe düzeninin işaretidir) ve kalkış sonrası oturma akımı. Yeni nesil koruma röleleri ile sürücüler bu üçünü kendiliğinden loglar; klasik panolarda üç ayda bir elle ölçüm yeter. Kayıt, karşılaştırmayla konuşur: devreye alma günündeki imza motor kartına yazılır ve her bakım turunda yeni imzayla kıyaslanır. "Motor eskisi gibi kalkmıyor" cümlesini sayıya çeviren işletme, arızayı aylar önce randevuya bağlar; ölçüm rutininin bütünü amper hesaplama ve bakım planı yazılarıyla birleşir.
Frenleme: Yol Vermenin Ayna Sorusu
Kalkışı yöneten her tesis, er geç durdurmayı da yönetmek zorunda kalır ve yöntemler aynanın öteki yüzüdür. Serbest duruş: enerji kesilir, yük kendi sürtünmesiyle durur — çoğu fan ve pompanın yeterli cevabı. DC enjeksiyon freni: duran alan, dönen rotorda frenleme momenti üretir; testere ve santrifüj gibi hızlı durması gereken makinelerde klasiktir. Ters alan (plugging): iki fazı değiştirip motoru dönüşe karşı sürmek — en sert fren, en yüksek akım; yalnız kısa ve kontrollü kullanılır. Jeneratör frenleme: sürücülü sistemde motor, yavaşlarken enerjiyi DC baraya basar; fren direnci ya da şebekeye geri kazanım bu enerjiyi karşılar. Mekanik fren: vinç ve eğimli konveyörde son söz her zaman balatanındır. Seçimin mantığı kalkıştakiyle aynıdır: yükün ataleti, durma süresi ihtiyacı ve enerjinin nereye gideceği. Duruş da kalkış gibi ölçülür ve atalet hesabının aynı denklemleriyle planlanır.
Modernizasyon Kararı: Eski Panoyu Ne Zaman Değiştirmeli?
Sahadaki asıl soru çoğu kez sıfır kurulum değil, yaşayan bir panonun geleceğidir ve karar üç soruyla verilir. Sorun var mı? Sorunsuz kalkan, momenti yeten, arıza geçmişi temiz bir yıldız-üçgen düzenini modaya kurban etmek israftır — çalışan sistem, kanıtlanmış sistemdir. Gizli fatura var mı? Sık termik atması, geçiş darbesiyle atan sigortalar, kayış-kaplin yenileme sıklığı ve kısılan vanalarla israf edilen enerji toplandığında, softstarter ya da sürücünün geri ödemesi çoğu kez iki-üç yılın altına iner — hesap, tahminle değil sayaç ve arıza kayıtlarıyla yapılmalıdır. Yan kazanım gerekiyor mu? Devir kontrolü, uzaktan izleme, kalkış logları ve proses konforu isteniyorsa modernizasyon kapıdadır. Geçişin altın kuralı kademedir: önce belirleyici ve sorunlu tahrikler, sonra filo; ve eski panonun şeması sökülmeden önce her durumda arşive çizilir — yarının arıza gecesinde en değerli belge odur.
Bu Serinin Yol Haritası
Serinin uyduları görev bölümüyle çalışır. Direkt yol verme: DOL'un sınır hesapları ve pano mühendisliği. Oto-trafo ve rotor direnci: iki klasik ustanın çalışma ilkeleri ve bugünkü yerleri. Softstarter: tristör fiziğinden parametre ayarına. Kalkış süresi ve atalet: J hesabı, ısıl bütçe ve saatte kalkış sınırı. Jeneratörde kalkış: zayıf kaynağın kuralları. Yıldız-üçgenin bağlantı tarafı yıldız-üçgen bağlantı içinde kalır, sürücünün seçim tarafı devir ayarlı motor üzerinden derinleştirilebilir. Harita bilinçli kurulmuştur: her konu tek soruyu derinlemesine cevaplar ve kararın bütünü bu ana yazıda birleşir.
Standart ve Mevzuat Notları
Yol verme konusunun hukuku da vardır ve üç başlıkta toplanır. Şebeke tarafında dağıtım şirketleri, belirli güç üstündeki motorlara doğrudan kalkış izni vermez ve bağlantı anlaşmaları kalkış akımı sınırı içerir; projeye başlamadan yerel sınırın sorulması, pano tipini baştan belirler. Cihaz tarafında koordinasyon sınıfları konuşur: kontaktör-termik-sigorta üçlüsünün kısa devrede birlikte davranışı tip testleriyle sınıflanır ve katalogdaki koordinasyon tabloları keyfe değil bu testlere dayanır. Motor tarafında IEC 60034-12, kalkış karakteristiklerini ve tasarım sınıflarının kalkış büyüklüklerini tanımlar — katalogda kalkış torku ve akım değerlerinin dili bu standarttır. Mevzuat okumasının pratik özü şudur: sınırlar keyfî değildir; komşu tesisin sözleşmesi, sizin kalkış darbenizin de sınırıdır.
Devreye Alma Kontrol Listesi
Karar verildi, pano kuruldu; konu yedi soruyla kapanır. Yükün kalkış tork eğrisi motorunkiyle çakıştırıldı mı — kesişmeyen eğri, kalkamayan makine demektir. Şebeke gerilim düşümü en kötü senaryoda (sıcak hat, yüklü bara) hesaplandı mı? Koruma zinciri — sigorta karakteri, kontaktör sınıfı, termik konumu ve ayarı — seçilen yönteme göre yeniden koordine edildi mi? Kumanda kilitleri (yıldız-üçgen çakışması, bypass sırası, acil-stop) test edildi mi? Kalkış imzası (süre, tepe akım) ölçülüp motor kartına yazıldı mı? İşletme talimatına saatte kalkış sınırı ve iki kalkış arası bekleme kondu mu? Operatöre "termik atarsa neden atmış olabilir" eğitimi verildi mi? Yedi cevap da evetse, kalkış artık bir olay değil rutindir — motorun geri kalan ömrü, bu rutinin sessizliğinde geçer.
Sahada Sık Yapılan Yol Verme Hataları
Beş hata tekrar eder. Momenti unutmak: yıldız-üçgene alınan yüklü konveyör kalkamaz, üçgene geçişte darbeyle kalkar — yöntem değil teşhis yanlıştır. Geçiş zamanını yanlış kurmak: erken geçiş darbeyi geri getirir, geç geçiş yıldızda sürünen motoru ısıtır. Softstarteri ağır yüke satmak: gerilim rampası moment üretmez; sınırda yükte motor hızlanamadan termik yorulur. Bypass'ı ihmal etmek: sürekli tristör üzerinde çalışan softstarter kendi kaybıyla pişer. Koruma koordinasyonunu es geçmek: yol verme yöntemi değişince sigorta karakteri ve termik konumu da değişmelidir — özellikle yıldız-üçgende termiğin faz akımı mı hat akımı mı gördüğü, klasik tuzaktır. Hataların ortak kökü aynıdır: yöntem, yükten ve şebekeden önce seçilmiştir.
